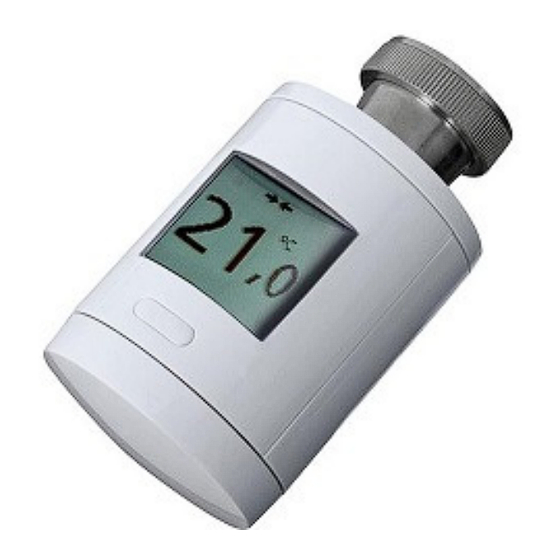

EiMSIG EM-Z200 Anleitung
Vorschau ausblenden
Andere Handbücher für EM-Z200:
- Bedienungsanleitung und montageanleitung (46 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Anleitung zum Einbinden der Hora Thermostate
Anleitung zum Einbinden
die Smarthome Zentrale EIMSIG
die Smarthome Zentrale EIMSIG EM
Display.............................................
Display...................................................................................................................................................................2
Initialisierung / Montage ...............
Initialisierung / Montage ...................................................................................................................................3
Einstellungen der Heizungsgruppen............
en der Heizungsgruppen..................................................................................................................4
Einstellungen am Fenstersensor........................................................................................................................7
Einstellungen am Fenstersensor..................
Batterie wechseln................................................................................................................................................
Batterie wechseln...................................................
Thermostat auf Werkseinstellungen zurücksetzen...............................................................................
Thermostat auf Werkseinstellungen zurücksetzen
Wartung............................................................................................................................................................
Wartung.........................................................
Inhaltsverzeichnis
.......................................................................................................2
.....................................................................................................3
......................................................................................................4
.......................................................................................
.............................................................................................7
..............................................................................................9
......................................................................................................10
Hora Thermostate in
EM-Z200
....................................5
...............................................10
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EiMSIG EM-Z200
Inhaltszusammenfassung für EiMSIG EM-Z200
-
Seite 1: Inhaltsverzeichnis

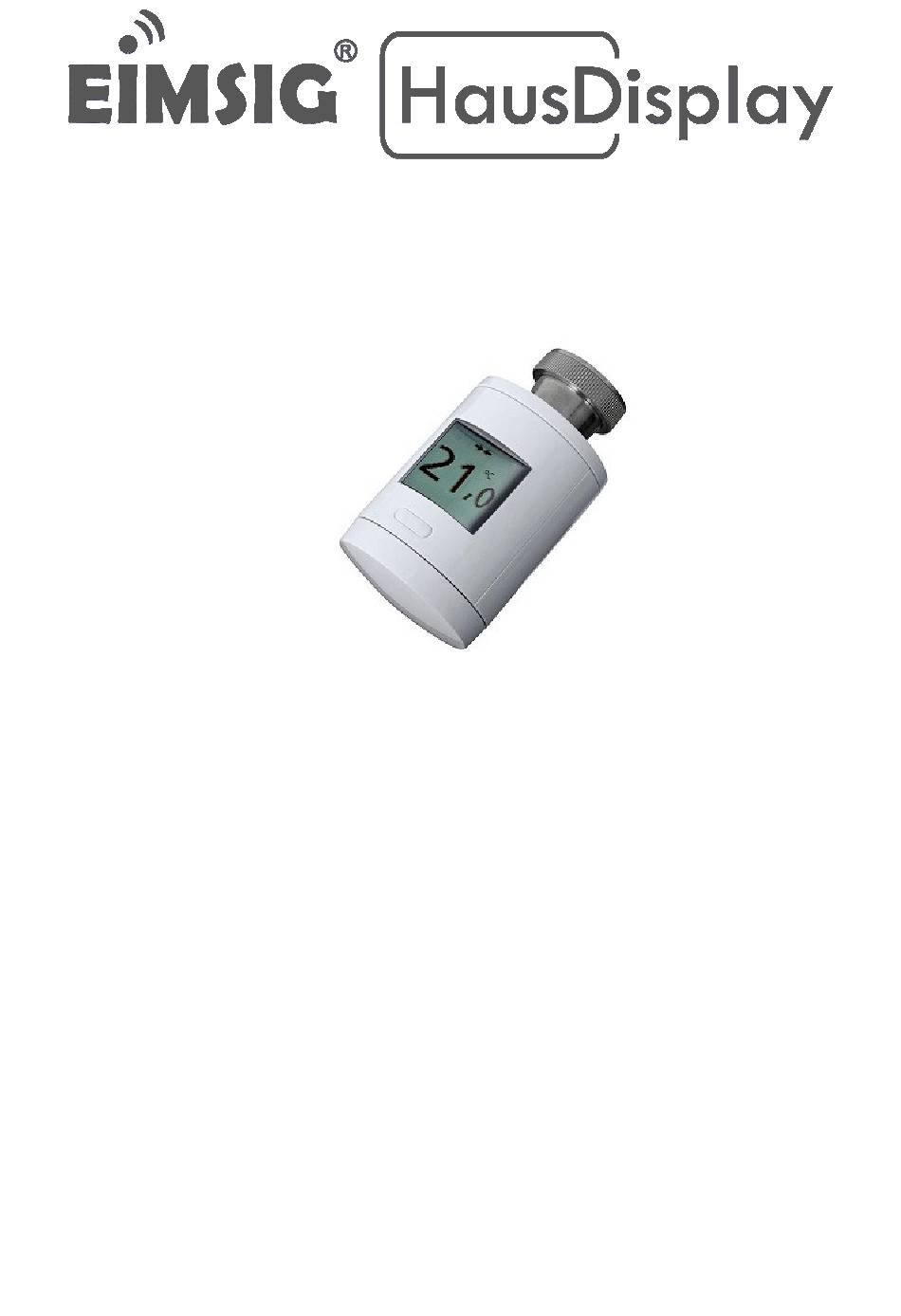

Anleitung zum Einbinden Anleitung zum Einbinden der Hora Thermostate Hora Thermostate in die Smarthome Zentrale EIMSIG die Smarthome Zentrale EIMSIG EM EM-Z200 Inhaltsverzeichnis Display……………………………………… Display……………………………………………………………………………………………………………………………………………….2 ………………………………………………………………………………………….2 Initialisierung / Montage …………… Initialisierung / Montage …………………………………………………………………………………………………………………..3 ………………………………………………………………………………………..3 Einstellungen der Heizungsgruppen………… en der Heizungsgruppen……………………………………………………………………………………………………4 …………………………………………………………………………………………4... -
Seite 2: Display
Der untere Bereich zeigt die Solltemperatur und die Fehlermeldung in großen Buchstaben und Zahlen sowie die Ereignissymbole an. Symbolerläuterung siehe nachfolgende Tabelle Die Anzeige ist aus Energiespargründen nur kurz sichtbar, für ein erneutes Ablesen drücken Sie die Taste vor dem Display. EiMSIG© 2019-03-25 Seite 2... -
Seite 3: Initialisierung / Montage
Das Thermostat sendet jetzt das Anlerntelegramm an die übergeordnete Zentraleinheit. Gehen Sie jetzt im TouchDisplay Ihrer EIMSIG Zentrale in das Menü zu -> Einlernen und aktivieren den Einlernvorgang. Anschließend drücken Sie die Taste (01) am Thermostat. Nach dem Einlernen des Heizungsthermostats in die EIMSIG Zentrale werden alle Thermostate unter dem Menüpunkt >... -
Seite 4: Einstellungen Der Heizungsgruppen
Sie "Anzeige an“. Zunächst ist nur bei der Heizungsgruppe Heizung 001der grüne Hacken aktiv gesetzt, alle weiteren müssen Sie noch setzen, sonst sehen Sie nur die Heizung 001 in der Heizungssteuerung am Display und in der App. EiMSIG© 2019-03-25 Seite 4... -
Seite 5: Einstellen Der Temperaturwerte
Wenn man einer Heizungsgruppe mehrere Thermostate zugewiesen hat, wird die durch das Drehrad veränderte Temperatur von den anderen Thermostaten automatisch mit übernommen. Wenn Sie die Temperatur am Handrad des Thermostats verstellen, bleibt diese Temperatureinstellung, bis z.B. die nächste Zeitschaltuhr greift, bestehen. EiMSIG© 2019-03-25 Seite 5... - Seite 6 Um die Heizung eines Zimmers auszustellen drücken Sie, nachdem der Heizungsgruppe ECO als Temperatur zugewiesen wurde, nochmals die blaue Pfeiltaste, bis eine Schneeflocke (Frostschutz) des betreffenden Zimmers/Heizungsgruppe erscheint. EiMSIG© 2019-03-25 Seite 6...
-
Seite 7: Einstellungen Am Fenstersensor
Auswahl der Funktion „Komfort/Eco“ an. Das bedeutet, dass die Zentrale bei gerade geschlossenem Fenster kurz prüft, ob vor dem Lüften geheizt („Komfort - rot“) oder gespart („Eco– blau“) wurde und setzt es wieder in denselben Zustand. EiMSIG© 2019-03-25 Seite 7... - Seite 8 Bei „Status GELB Heizung“ bietet sich die Auswahl der Funktion „*“ (Frostschutz) an. Bei „Status ROT Heizung“ bietet sich die Auswahl der Funktion „*“ (Frostschutz) an. EiMSIG© 2019-03-25 Seite 8...
-
Seite 9: Batterie Wechseln
• Verwenden Sie keine Akkus, da deren Spannung nicht ausreicht. • Achten Sie beim Einlegen der Batterien auf die Polarität. ______________________________________________________________________________ 4.Setzen Sie die Abdeckung (06) des Batteriefaches wieder ein. 5.Ein abschließendes Symbol erscheint im Display (02). 6.Bringen Sie das Drehrad (03) wieder an. EiMSIG© 2019-03-25 Seite 9... -
Seite 10: Thermostat Auf Werkseinstellungen Zurücksetzen
Batterien erneuert werden. Das Thermostat erfordert keine laufenden oder periodischen Wartungen. Die Oberfläche darf nicht mit Schwämmen und Scheuermitteln gereinigt werden. Dies führt zu Kratzern oder einer matten Oberfläche. Benutzen Sie zum Reinigen nur ein feuchtes, nicht fusselndes Tuch und keine Scheuer- oder Reinigungsmittel. EiMSIG© 2019-03-25 Seite 10...
