Technische Daten // Technical Data
7
6
5
1
3
2
11
Technische Daten
Länge :
630 mm
Breite
:
1300 mm
Höhe
:
640 mm
Gewicht: 19,4 kg*
*Gewichtsangaben +/- 5 Prozent
Maximale Zuladung: 60 kg
Max. Zuladung pro Radschiene:
1. Radschiene: 30 kg
2. Radschiene: 30 kg
3. Radschiene (= Erweiterung): 20 kg
Artikelnummer: 4203
Der Träger wurde speziell für E-Bikes mit einem Achsabstand
entwickelt. Für Fahrräder mit einen Achsabstand < 1,10 m bitte die
3. Erweiterung nutzen.
The bike carrier was developed especially for e-bikes with a wheelbase ≥ 1.10 m.
X
For bikes with a wheelbase < 1.10 m please use the 3rd extension.
4
8
6
4
10
1
9
11
11
12
13
Technical Data
Length :
630 mm
Width
:
1300 mm
Height
:
640 mm
Weight: 19.4 kg*
*Declaration of weight +/- 5 percent
Maximum load: 60 kg
Max. load per wheel rail:
1. Wheel rail: 30 kg
2. Wheel rail: 30 kg
3. Wheel rail (= Extension): 20 kg
Item number: 4203
≥
1,10 m
compact 2e+1 FIX4BIKE
01
Reifenhalter (4 Stück)
02
Entriegelungsknopf links
03
FIX4BIKE-Verschluss
04
Haltestange
05
Fahrradhalter kurz
06
06
Knauf
07
07
Verlängerungsarm
08
08
Abschließbares Handrad
09
Entriegelungsknopf rechts
10
Fahrradhalter lang
11
Leuchte
12
Kennzeichenhalterung
13
Abklapppedal
Weitere Bestandteile
14
Schlüssel für den Fahradträger
15
Stecker für Beleuchtung
Hier kann die Schlüsselnummer
notiert werden:
The key number can be noted here:
Schlüsselnr. / Key no.
Schlüsselfarbe / Key colour
silber
mit schwarzer Kappe
silver
with black cap

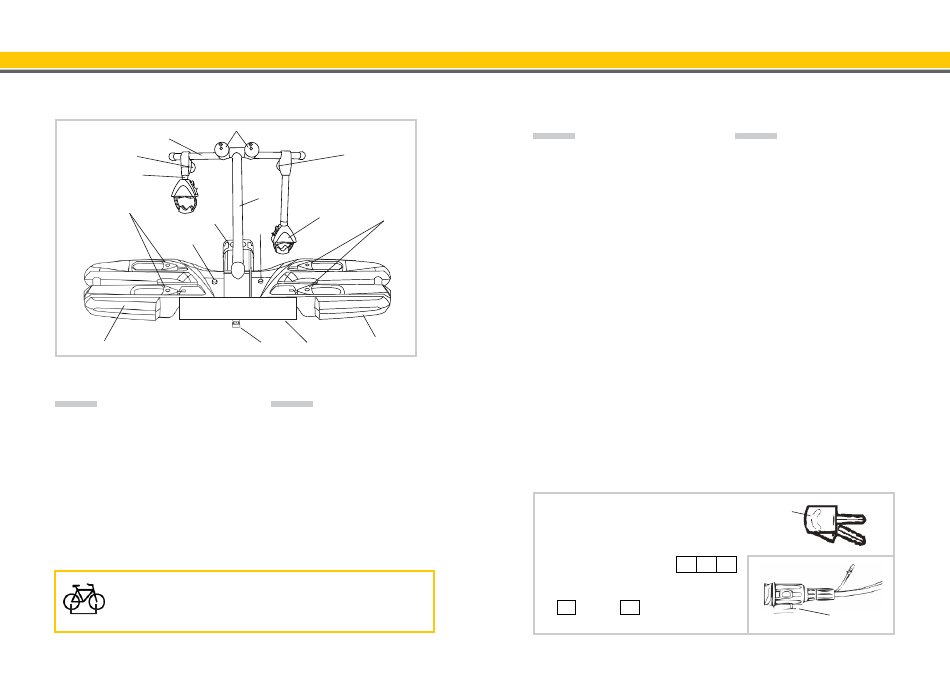

Bestandteile // Component Parts
compact 2e+1 FIX4BIKE
01
Wheel strap (4 pieces)
02
Left release button
03
FIX4BIKE fastener
04
Support bar
05
Short bike arm
06
Knob
07
Extension arm
08
Lockable knob
09
Right release button
10
Long bike arm
11
Light
12
Number plate bracket
13
Foot pedal
Further components
14
Key for bike carrier
15
Lighting plug
14
15
5
