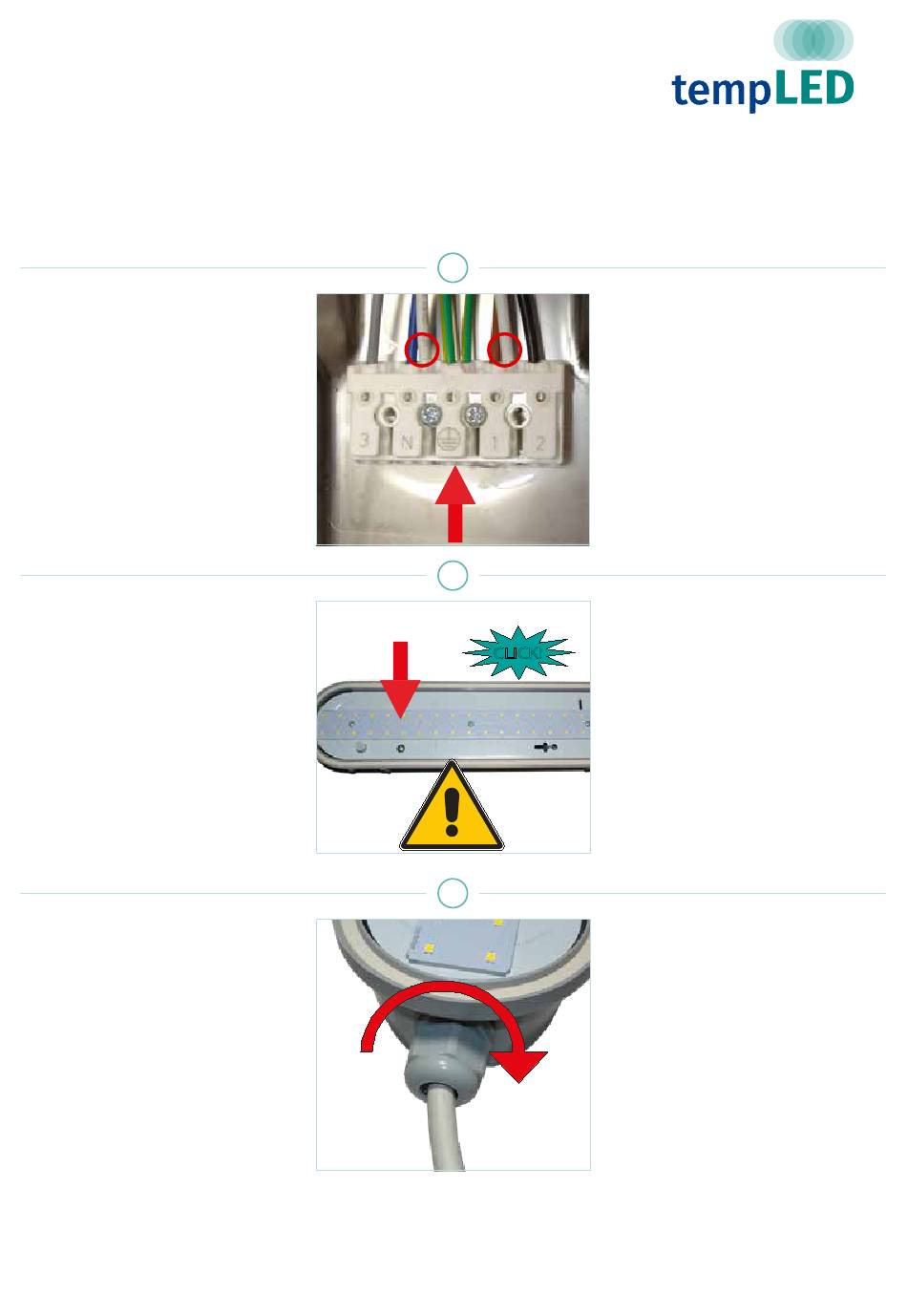

MONTAGEANLEITUNG
tempLED RayProof V2 Serie
Elektrischer Anschluss
Schritt 12:
Netzkabel verbinden
Netzeingangsterminal = Netzteilan-
schlussseite (weiße Zuleitungen)!
Drücken Sie den entsprechenden He-
bel am Klemmblock herunter, stecken
Sie die Kabelader bis zum Anschlag ein
und lassen den Hebel wieder los.
Prüfen Sie anschließend den festen
Sitz der Kabelader.
Wiederholen Sie die Schritte für alle
notwendigen Kabeladern.
Schritt 13:
LED-Lichtfeld einbauen
Setzen Sie das LED-Lichtfeld wieder
zurück in das graue Gehäuseunterteil,
bis die beiden Halteklammernpaare
links und rechts einrasten und das
LED-Lichtfeld fest sitzt.
Achtung! Achten Sie darauf, dass
weder Kabel noch Fangbänder einge-
klemmt werden.
Schritt 14:
PG-Verschraubung verschließen
Ziehen Sie das Netzkabel vorsichtig
etwas aus dem Leuchtengehäuse und
verschließen Sie die PG-Verschrau-
bung. Achten Sie darauf, dass der
schwarze Gummidichtring sauber sitzt
und sich nicht verklemmt.
© tempLED GmbH
|
Marmorwerkstraße 52
info@tempLED.de
|
www.tempLED.de
12
13
CLICK!
14
|
83088 Kiefersfelden
|
WEEE-Reg.-Nr.: DE 26163456
V.01/2020
INSTALLATION GUIDE
tempLED RayProof V2 series
Electric power connection
Step 12:
Power connection
Mains input terminal = power supply
connection side (white feed lines)!
Push down the respective lever on the
terminal block, insert the cable wire
fully and release the lever again.
Check if the cable wire is seated se-
curely.
Repeat the steps for all cable wires.
Step 13:
Re-inserting the LED light field
Re-insert the LED light field into the
grey housing bottom until the two pairs
of retaining clips on the left and on the
right engage and the LED light field is
secured.
Caution! Be sure not to pinch cables or
catch straps.
Step 14:
Closing PG screw connection
Carefully push back the power cable
somewhat from the luminaire housing
and close the PG connection. Be sure
that the black rubber sealing ring fits
properly and is not pinched.
|
