MONTAGEANLEITUNG
tempLED RayProof V2 Serie
Wand- / Deckenmontage

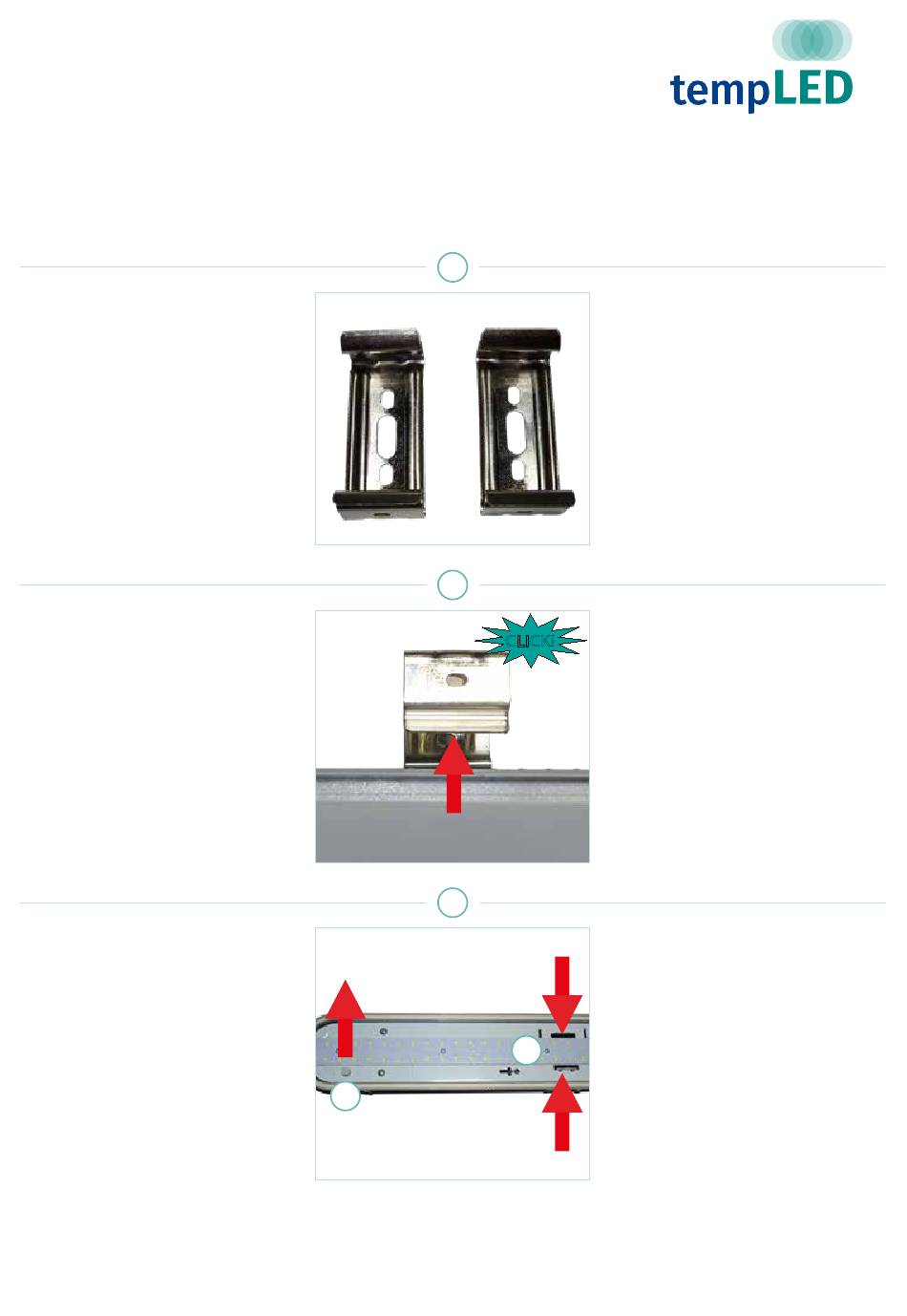

Schritt 4:
Montieren der Wandhalter
Montieren Sie die beiden Wandhalter
in den in Schritt 2 dargestellten Ab-
ständen voneinander mit geeignetem
Schraubenmaterial für die Montageob-
erfläche und dem Gewicht der Leuchte.
Wir empfehlen den Einsatz von Edel-
stahlschrauben.
Schritt 5:
Montieren der Leuchte
Clipsen Sie das graue Gehäuseun-
terteil der tempLED RayProof auf die
beiden Wandhalter links und rechts auf.
Schritt 6:
Abnehmen des LED-Lichtfelds 1
Nehmen Sie das LED-Lichtfeld links
aus dem grauen Gehäuseunterteil in
dem Sie gleichzeitig die beiden Halte-
klammern [1] zusammendrücken und
das LED-Lichtfeld am Griff [2] heraus-
ziehen.
Das LED-Lichtfeld ist mit zwei Fang-
bändern gesichert.
2
© tempLED GmbH
|
Marmorwerkstraße 52
info@tempLED.de
|
www.tempLED.de
4
5
CLICK!
6
1
|
83088 Kiefersfelden
|
WEEE-Reg.-Nr.: DE 26163456
V.01/2020
INSTALLATION GUIDE
tempLED RayProof V2 series
Surface mounting
Step 4:
Mounting the brackets
Screw the two wall mounting brackets
to the surface in the distance shown in
step 2. Use screw material suitable for
the mounting surface and the weight
of the luminaire. We recommend
high-grade steel screws and mounting
material.
Step 5:
Mounting the luminaire
Clip the grey housing bottom of the
tempLED RayProof onto the two wall
mounting bracktes on the left and on
the right side.
Step 6:
Removing the led light field 1
Remove the LED light field from the
grey housing bottom on the left side by
pressing the two retaining clips [1] and
simultaneously using the grip [2] to pull
out the LED light field.
The LED light field is secured by two
catch straps.
|
