MONTAGEANLEITUNG
tempLED RayProof V2 Serie
Wand- /Deckenmontage / Elektrik

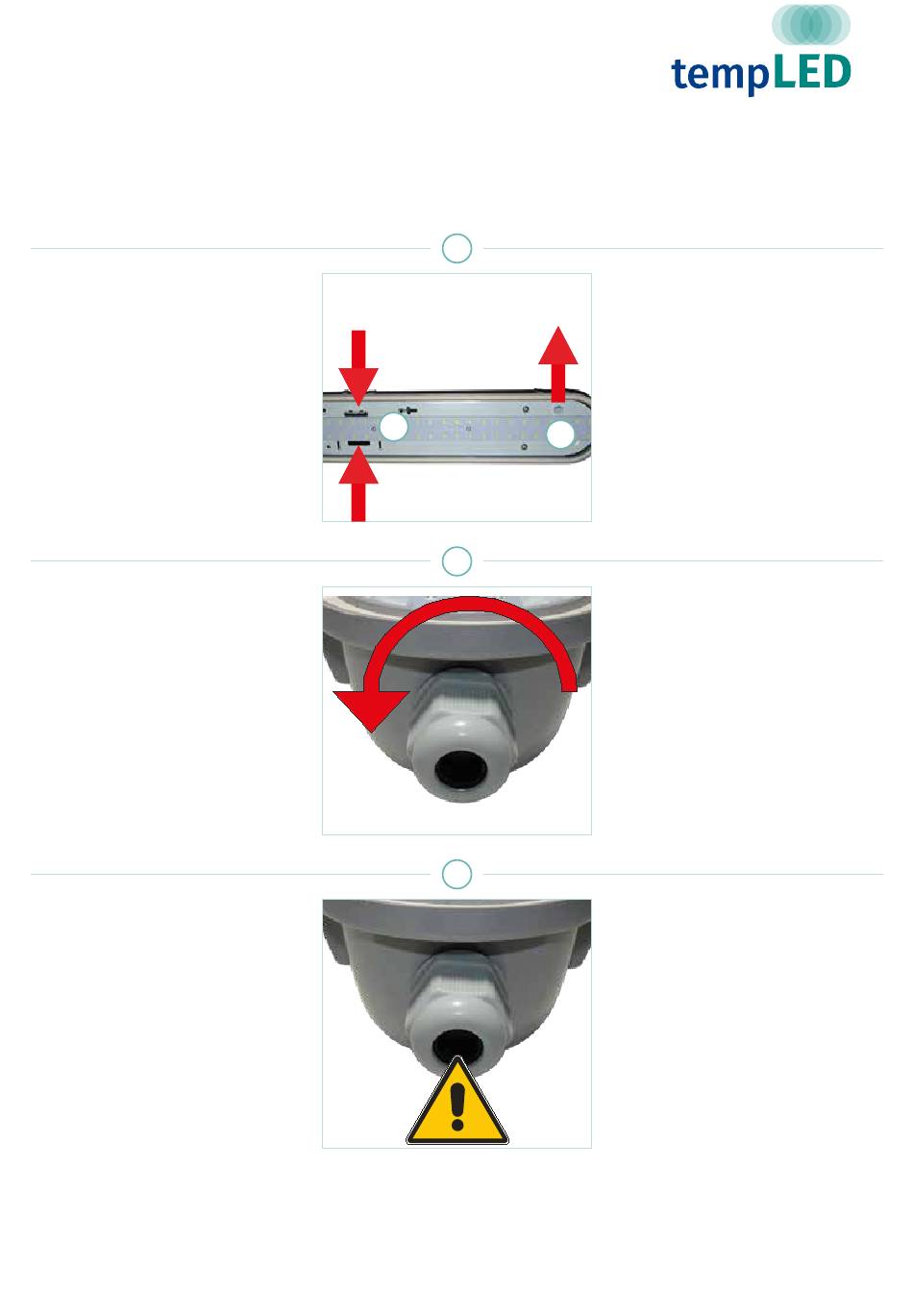

Schritt 7:
Abnehmen des LED-Lichtfelds 2
Nehmen Sie das LED-Lichtfeld rechts
aus dem grauen Gehäuseunterteil in
dem Sie gleichzeitig die beiden Halte-
klammern [1] zusammendrücken und
das LED-Lichtfeld am Griff [2] heraus-
ziehen.
Das LED-Lichtfeld ist mit zwei Fang-
bändern gesichert.
Schritt 8:
Vorbereiten der PG-Verschraubung
Schrauben Sie die Mutter der PG-
Verschraubung, die Sie als Eingang
nutzen möchten, ab. Achten Sie darauf,
dass der schwarze Dichtring nicht
verloren geht.
Schritt 9:
Zweite PG-Verschraubung abdichten
Sofern Sie die Durchgangsverdrahtung
nicht nutzen, dichten Sie die zweite
PG-Verschraubung auf der gegenüber-
liegenden Seite fachgerecht ab.
© tempLED GmbH
|
Marmorwerkstraße 52
info@tempLED.de
|
www.tempLED.de
7
1
2
8
9
|
83088 Kiefersfelden
|
WEEE-Reg.-Nr.: DE 26163456
V.01/2020
INSTALLATION GUIDE
tempLED RayProof V2 series
Surface mounting / electrical
Step 7:
Removing the led light field 2
Remove the LED light field from the
grey housing bottom on the right side
by pressing the two retaining clips [1]
and simultaneously using the grip [2] to
pull out the LED light field.
The LED light field is secured by two
catch straps.
Step 8:
Preparing the cable nut
Unscrew the nut from the PG
connection you choosed to use. Be
careful not to lose the black rubber
sealing ring.
Step 9:
Sealing second PG connection
If you do not use through-wiring, please
be sure to seal the second PG connec-
tion at the opposite end properly.
|
Deutschland
