Inhaltszusammenfassung für HUCK Seiltechnik 4585S

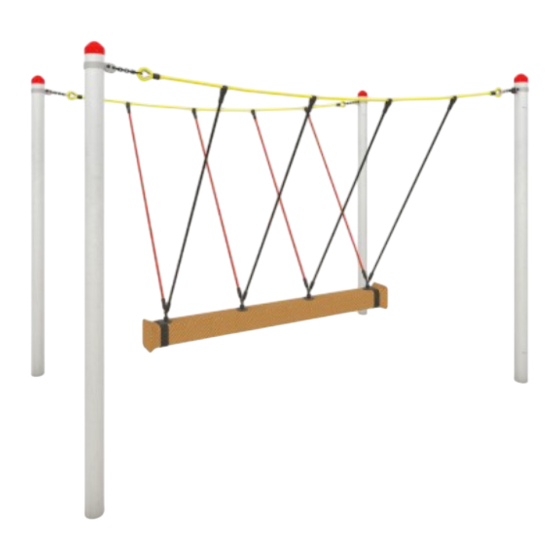

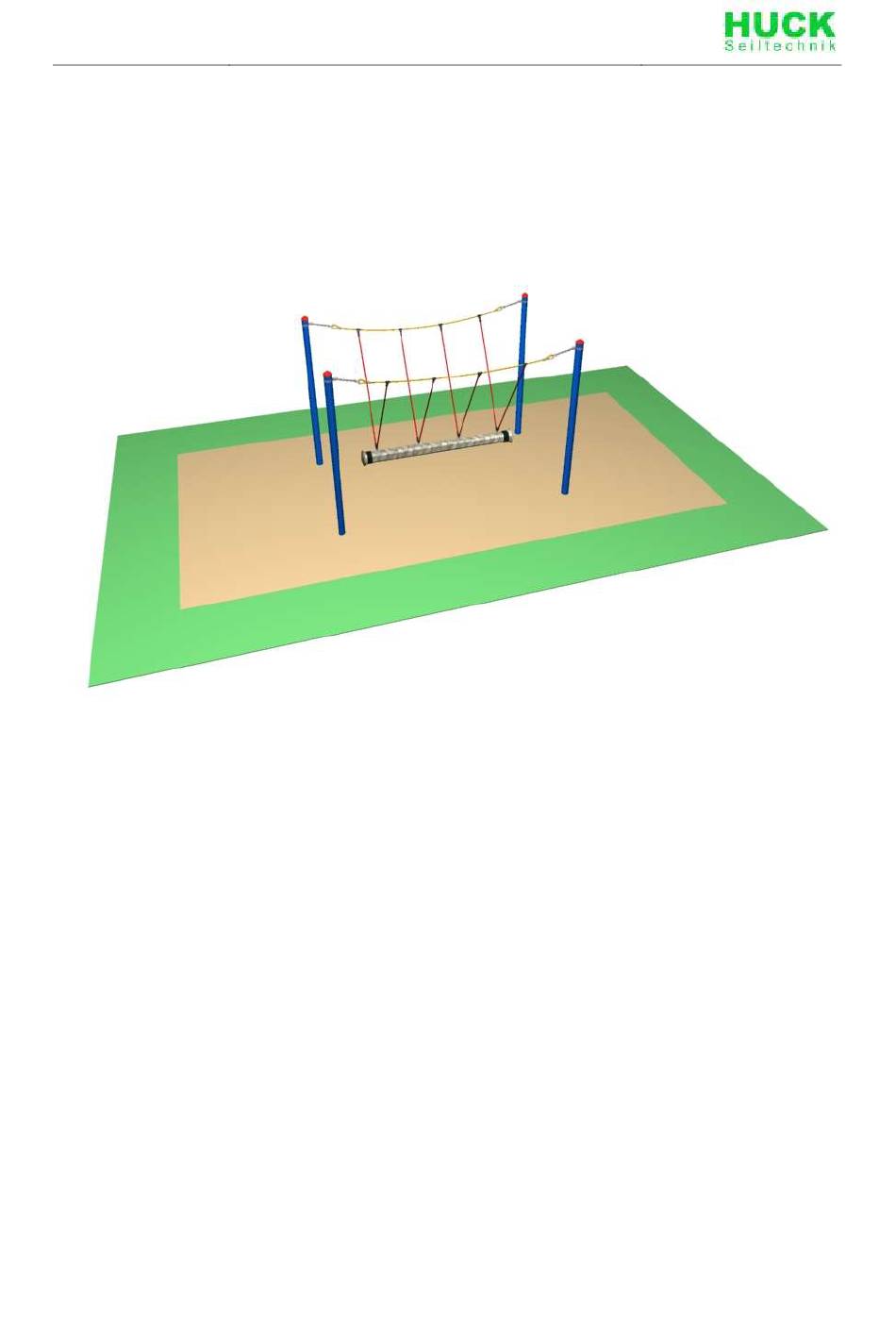

- Seite 1 A Montageanleitung Super-Tampen-Swinger-Mini, Art. 4585S Betreiber: _____________________________________________________ Standort: ______________________________________________________ \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585\Super_Tampen_Swinger_Mini_4585_ST_B_L_1_GER.doc...
- Seite 2 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Revisionshistorie Revision 0 – 2008-06-02 Erste freigegebene Version Montageanleitung FH Revision 2 – 2008-10-21 Bodenklassen Alle Rechte vorbehalten © Copyright 2008 Huck Seiltechnik GmbH \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585\Super_Tampen_Swinger_Mini_4585_ST_B_L_1_GER.doc...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montageanleitung Super-Tampen-Swinger-Mini, Art. 4585S ........... 1 Einleitung Installation ........................4 Datenblatt Super-Tampen-Swinger, Art. 4585S ................6 Lieferumfang, Stückliste mit Teilenummern ................7 Aufstellanweisung ........................10 Wartungsanleitung Super-Tampen-Swinger-Mini, Art. 4585S ..........17 Einleitung Wartung ........................19 Allgemeine Hinweise zu den Wartungsarbeiten ................20 Wartungsplan ..........................22 Regelmäßige Wartungsarbeiten (Bild) ..................23... -
Seite 4: Einleitung Installation
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Einleitung Installation Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befestigungs- teile gemäß der beiliegenden Stückliste (siehe Tabelle 3-1 u. 3-2) auf Vollständigkeit zu prüfen! - Seite 5 Zeichnungen / Ansichten Sämtliche optische Darstellungen zeigen lediglich die einzuhaltenden Abmessungen/Dimensionen und sind keine verbindlichen, technischen Abbildungen der Geräte. Technische Änderungen, die der Weiterentwicklung unserer Artikel die- nen, behalten wir uns vor. Maßtoleranzen / Abmessungen Aufgrund der Eigenschaften und Charakteristiken der Bauteile sind ge- ringe Maßtoleranzen gegenüber der Angabe auf den Skizzen möglich.
-
Seite 6: Datenblatt Super-Tampen-Swinger, Art. 4585S
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Datenblatt Super-Tampen-Swinger, Art. 4585S Platzbedarf: 2,50 m x 4,50 m bzw. 2,80 m x 7,60 m inkl. Sicherheitsabstand (siehe Draufsicht) Fallhöhe: 1,50 m Vorgeschriebener Untergrund: Bodenmaterial Beschreibung Mindest-... -
Seite 7: Lieferumfang, Stückliste Mit Teilenummern
Lieferumfang, Stückliste mit Teilenummern in Worten Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Element / Größe O.K. Fehlt zahl Beschreibung Stahlpfosten Ø 102 mm - 3,50 m lang Rote Abdeckkappen aus Kunst- für Ø 102 mm stoff Rohrschellen für Ø 102 mm (mit Schlossschraube und Stopmutter) Rohrschellen mit Gewinde-... -
Seite 8: Tabelle 3-2: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net in Symbolen Tabelle 3-2: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Symbol zahl Ø 102 mm - 3,50 m lang für Ø 102 mm für Ø 102 mm für Ø 102 mm... - Seite 9 Super-Tampen-Swinger-Mini, Art. 4585S Bedeutung der Abkürzungen und Abbildungen: Ansicht (Ansicht A, Ansicht B) Abbindezeit für Beton C25/30 mind. 7-8 Tage Achsmaß (Mitte-Mitte) Pfosten Lichtes Pfostenmaß Beton C25/30 ( für Fundament ) Draufsicht / Grundriß Fallschutz Fundamentradius mindestens 10 cm Gehw.
-
Seite 10: Aufstellanweisung
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Aufstellanweisung \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585\Super_Tampen_Swinger_Mini_4585_ST_B_L_1_GER.doc... -
Seite 11: Schraubensicherung
Schraubensicherung Alle Schrauben, Muttern und Hülsen müssen mit Loctite gesichert werden (außer Stoppmuttern) (z.B. Torxhülsen M12 x 40 mit mind. 5 Tropfen) \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585\Super_Tampen_Swinger_Mini_4585_ST_B_L_1_GER.doc... - Seite 12 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585\Super_Tampen_Swinger_Mini_4585_ST_B_L_1_GER.doc...
- Seite 13 \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585\Super_Tampen_Swinger_Mini_4585_ST_B_L_1_GER.doc...
- Seite 14 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585\Super_Tampen_Swinger_Mini_4585_ST_B_L_1_GER.doc...
- Seite 15 \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585\Super_Tampen_Swinger_Mini_4585_ST_B_L_1_GER.doc...
- Seite 16 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585\Super_Tampen_Swinger_Mini_4585_ST_B_L_1_GER.doc...
- Seite 17 Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, müssen Sie dafür sorgen, daß der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Füllhöhe • Kennzeichnung der Geräte, um die Füllhöhe vom Fallschutzmaterial (bzw.vom losen Füllmaterial) anzuzeigen. In den folgenden Fällen ist das Gerät noch nicht sicher installiert: •...
-
Seite 19: B Wartungsanleitung Super-Tampen-Swinger-Mini, Art. 4585S
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net B Wartungsanleitung Super-Tampen-Swinger-Mini, Art. 4585S \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585\Super_Tampen_Swinger_Mini_4585_ST_B_L_1_GER.doc... - Seite 20 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Revisionshistorie Revision 0 – 2008-06-02 Erste freigegebene Version Wartungsanleitung FH Revision 2 – 2008-10-21 Bodenklassen Alle Rechte vorbehalten © Copyright 2008 Huck Seiltechnik GmbH \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585\Super_Tampen_Swinger_Mini_4585_ST_B_L_1_GER.doc...
-
Seite 21: Einleitung Wartung
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Einleitung Wartung Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, daß ein Bespielen gefährlich wird. Vorausset- zung ist allerdings, daß... -
Seite 22: Allgemeine Hinweise Zu Den Wartungsarbeiten
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, daß bei starker Beanspruchung der Spielanlage ver- stärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen... -
Seite 23: Absperrung Der Spielanlagen
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicher- heitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 6.10 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme und ein Sicherheitsrisiko. -
Seite 24: Wartungsplan
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Wartungsplan Besondere Hinweise 7.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den ange- gebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witte- rungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellt. -
Seite 25: Regelmäßige Wartungsarbeiten (Bild)
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Regelmäßige Wartungsarbeiten (Bild) \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585\Super_Tampen_Swinger_Mini_4585_ST_B_L_1_GER.doc... -
Seite 26: Monatlich Durchzuführende Wartungsarbeiten (Text)
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Monatlich durchzuführende Wartungsarbeiten (Text) Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). Untergrund im Fall- und Schutzbereich auf harte Gegenstände und frei- gespielte Fundamente überprüfen. Sämtliche Verbindungselemente und Beschlagteile auf Verschleiß und festen Sitz prüfen, ggf. -
Seite 27: Jährliche Hauptinspektionen (Text)
. Korrosionsstellen und Kratzer sind mit Zinkfarbe zu streichen. Diese Inspektion der Anlage muß von sachkundigen Personen unter strenger Einhaltung der von der Fa. Huck Seiltechnik GmbH erteilten Anweisungen vorgenommen werden. Das Prüfprotokoll ist dem Betreiber in Kopie, gegen Quittung, zu übergeben! -
Seite 29: Wartungsprotokoll
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Wartungsprotokoll Gerätename: Super-Tampen-Swinger-Mini _________ / Art.-Nr. 4585S ______________________________________ Standort: _______________________________________________________________________________________ Kunde oder Betreiber: _____________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachverstän- Bespiel- gesperrt Mängel Mängel Datum Besichti- diger Ordnung... -
Seite 31: Übergabebeleg
HUCK Seiltechnik GmbH & Co. KG - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Übergabebeleg Nach Aufstellung des Gerätes müssen die Installations- und Wartungs- dokumente an den Betreiber weitergegeben werden. Dieser muß sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüllte und unterschriebene Übergabebeleg ist dann an die Firma Huck Seil-...
