Montageanleitung

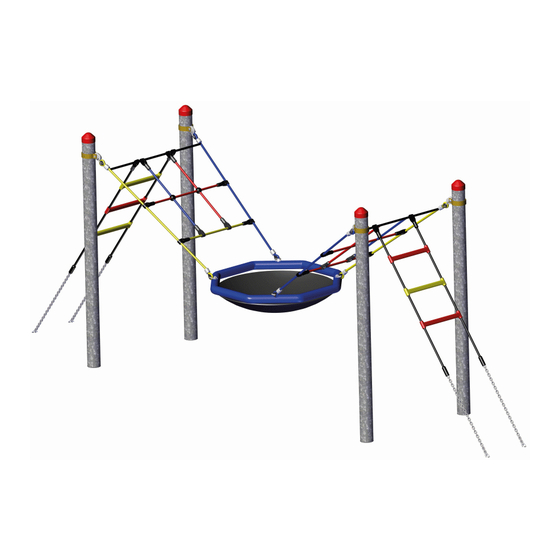

Abenteuer Wabennest
Art.: 4959-70
1
Inhaltsverzeichnis
Verwandte Anleitungen für HUCK Seiltechnik 4959-70
Inhaltszusammenfassung für HUCK Seiltechnik 4959-70
-
Seite 1: Montageanleitung Abenteuer Wabennest Art.: 4959-70
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Montageanleitung Abenteuer Wabennest Art.: 4959-70 Betreiber: ____________________________________________ Standort: ____________________________________________ Achtung! Bei diesem Gerät beträgt der Pfosten-Abstand 3,00 m x 1,00 m (Achsmaß). Bei einer eventuellen Erweiterung mit anderweitigen Seil- Parcours-Elementen (z.B. - Seite 2 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Revision 0 – 2010-06-09 Erste freigegebene Version FH Montageanleitung Revision 1-- 2012-02-07 Sicherheitsbereich kleiner FH Alle Rechte vorbehalten © Copyright 2010 Huck Seiltechnik GmbH M:\Huck\Deutsch\4959-70 Abenteuer-Wabennest\aktuelle Montageanleitung\4959_1-70-dt-000.doc...
-
Seite 3: Inhaltsverzeichnis
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Inhaltsverzeichnis Montageanleitung Abenteuer Wabennest Art.: 4959-70 ........... 1 Einleitung Installation ....................4 Datenblatt: Abenteuerwabennest, Art.4959-70 ............6 Lieferumfang, Stückliste mit Teilenummern ..............8 Aufstellanweisung ....................... 11 Überprüfungen nach der Installation ................. 15 Wartungsanleitung Abenteuerwabennest, Art.: 4959-70 .......... -
Seite 4: Einleitung Installation
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Einleitung Installation Allgemeines Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtli- nien der EN1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befesti- gungsteile gemäß der beiliegenden Stückliste (siehe Tabelle 3-1 Vollständigkeit zu prüfen! - Seite 5 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Zeichnungen / Ansichten Sämtliche optische Darstellungen zeigen lediglich die einzuhaltenden Abmessungen/Dimensionen und sind keine verbindlichen, technischen Abbildungen der Ge- räte. Technische Änderungen, die der Weiterentwicklung un- serer Artikel dienen, behalten wir uns vor.
-
Seite 6: Datenblatt: Abenteuerwabennest, Art.4959-70
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Datenblatt: Abenteuerwabennest, Art.4959-70 Platzbedarf 5,55m x 0,80 m und 6,90 m x 4,10 m inkl. Sicher- heitsbereich Fallhöhe: 1,00 m Die Abbildungen (Einzelzeichnungen) sind nicht maßstabsgetreu!! Vorgeschriebener Untergrund:... - Seite 7 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net D-35614 Aßlar/Berghausen Tel. +49(0)6443/8311-0 Fax.+49(0)6443/8311-79 Hiermit bestätigen wir Ihnen, dass dieses Spielgerät nach der neuen Spielgeräte-Norm EN 1176-1 geprüft und zertifiziert wurde.
-
Seite 8: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Lieferumfang, Stückliste mit Teilenummern in Worten Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Element / Größe O.K. Fehlt zahl Beschreibung Stahlmast verzinkt Ø 102 mm; 2,00 m lg. -
Seite 9: Tabelle 3-2: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net in Symbolen Tabelle 3-2: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Symbol zahl Ø 102 mm, 2,00 m lang Spielteil Wabennest 100 4 für 102er Rohr 101 4 für 102er Rohr 102 4 für Ø... - Seite 10 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Pos. Stück- Symbol zahl 1 Dose blaue Farbe Gehwegplatte (kundenseitig beizustellen)
-
Seite 11: Aufstellanweisung
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Aufstellanweisung... -
Seite 12: Schraubensicherung
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Schraubensicherung Alle Schrauben, Muttern und Hülen (z.B. Torxhülse ) müssen mit Loctite gesichert werden! (mindestens 5 Tropfen) (außer Stoppmuttern) - Seite 13 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net...
- Seite 14 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Erklärung der Abkürzungen und Zeichen: Abbindezeit mindestens 7-8 Tage Achsmaß Beton C25/35 (für Fundamente) Betonbedarf: ~ 1,90 m Detail Fallschutz 300 mm ( bei Gussboden ~ 50 mm)
-
Seite 15: Überprüfungen Nach Der Installation
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, ist dafür Sorge zu tragen, dass der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Fallhöhe Kennzeichnung der Geräte um die Füllhöhe vom Fallschutzmaterial (bzw. -
Seite 17: A Wartungsanleitung Abenteuerwabennest, Art.: 4959-70
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net A Wartungsanleitung Abenteuerwabennest, Art.: 4959-70... - Seite 18 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Revision 0 – 2010-06-09 Erste freigegebene Version FH Wartungsanleitung Revision 1 – 2012-02-07 Sicherheitsbereich kleiner FH Alle Rechte vorbehalten © Copyright 2010 Huck Seiltechnik GmbH...
-
Seite 19: Einleitung Wartung
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Einleitung Wartung Allgemeines Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, dass ein Bespielen gefährlich wird. -
Seite 20: Allgemeine Hinweise Zu Den Wartungsarbeiten
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, dass bei starker Beanspruchung der Spielanlage ver- stärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen... -
Seite 21: Absperrung Der Spielanlagen
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicher- heitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 7.10 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme und ein Sicherheitsrisiko. -
Seite 22: Wartungsplan
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Wartungsplan Besondere Hinweise 8.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den ange- gebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witterungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellen kann. -
Seite 23: Wartungsarbeiten (Bild)
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Wartungsarbeiten (Bild) -
Seite 24: Monatlich Durchzuführende Wartungsarbeiten
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Monatlich durchzuführende Wartungsarbeiten 10.1 Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). 10.2 Untergrund im Fall- und Schutzbereich auf harte Gegenstände und frei- gespielte Fundamente überprüfen. 10.3 Sämtliche Verbindungselemente und Beschlagteile auf Verschleiß und festen Sitz prüfen, ggf. -
Seite 25: 12 1/2 Jährlich Durchzuführende Wartungsarbeiten
Korrosionsstellen und Kratzer sind mit Zinkfarbe zu streichen. Die Inspektion der Anlage muss von sachkundigen Personen unter Ein- haltung der von der Fa. Huck Seiltechnik GmbH erteilten Anweisungen vorgenommen und schriftlich, unter Angabe evtl. vorgefundener Mängel, protokolliert werden. -
Seite 27: Wartungsprotokoll
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Wartungsprotokoll Gerätename: Abenteuerwabennest _______________ / Art.-Nr. 4959-70 _____________________________________ Standort: _______________________________________________________________________________________ Kunde oder Betreiber: _____________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachver- Bespiel- Gesperrt Mängel Mängel Datum Besichtigung ständiger Ordnung... -
Seite 29: Übergabebeleg
Nach Aufstellung des Gerätes müssen die Installations- und Wartungs- dokumente an den Betreiber weitergegeben werden. Dieser muss sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüll- te und unterschriebene Übergabebeleg ist dann an die Huck Seiltechnik GmbH per Telefax +49(0)6443/ 83 11 79 zurückzusenden! Art.-Nr.: 4959-70 Gerätetyp:...
