ETAS ES930.1 Bedienungsanleitung

Multi-i/o module anschlussbelegung und zubehör
Vorschau ausblenden Andere Handbücher für ES930.1:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

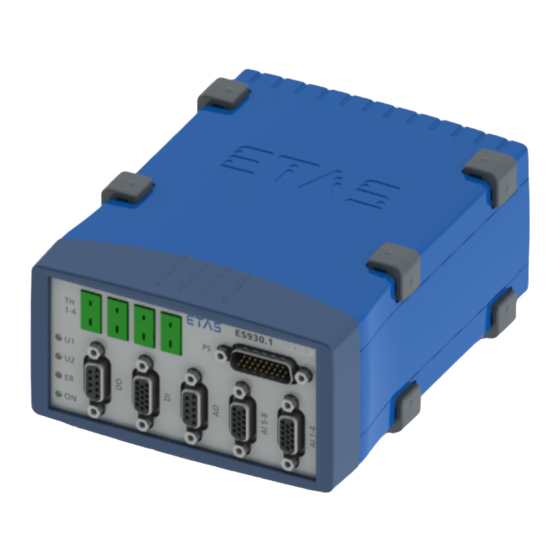

ES930.1
Multi-I/O Module
Anschlussbelegung und Zubehör
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ETAS ES930.1

Inhaltszusammenfassung für ETAS ES930.1

  • Seite 1 ES930.1 Multi-I/O Module Anschlussbelegung und Zubehör...
  • Seite 2 Copyright Die Angaben in diesem Schriftstück dürfen nicht ohne gesonderte Mitteilung der ETAS GmbH geändert werden. Desweiteren geht die ETAS GmbH mit diesem Schriftstück keine weiteren Verpflichtungen ein. Die darin dargestellte Software wird auf Basis eines allgemeinen Lizenzvertrages oder einer Einzellizenz geliefert.
  • Seite 3 „AO“ ..........20 ES930.1 - Anschlussbelegung und Zubehör...
  • Seite 4 ETAS Hauptsitz ........

  • Seite 5: Anschlussbelegung Und Zubehör

    Anschluss „DO“ finden Sie in Kapitel 1.2.2 auf Seite 19. VORSICHT! Anwender, die eigene Kabel für den Anschluss “DO“ konfektionieren möchten, müssen unbedingt die Hinweise zum Aufbau des von ETAS angebotenen Kabels CBAV421.1 beachten, um eine Beschädigung des Moduls zu vermeiden (siehe Kapitel 1.2.2 auf Seite 19).

  • Seite 6: Abb. 1-2 Anschluss „Di

    Anschluss „DI“ finden Sie in Kapitel 1.2.1 auf Seite 15. VORSICHT! Anwender, die eigene Kabel für den Anschluss “DI“ konfektionieren möchten, müssen unbedingt die Hinweise zum Aufbau des von ETAS angebotenen Kabels CBAV420.1 beachten, um eine Beschädigung des Moduls zu vermeiden (siehe Kapitel 1.2.1 auf Seite 15).

  • Seite 7: Abb. 1-3 Anschluss „Ao

    Anschluss „AO“ finden Sie in Kapitel 1.2.2 auf Seite 19. VORSICHT! Anwender, die eigene Kabel für den Anschluss “AO“ konfektionieren möchten, müssen unbedingt die Hinweise zum Aufbau des von ETAS angebotenen Kabels CBAV421.1 beachten, um eine Beschädigung des Moduls zu vermeiden (siehe Kapitel 1.2.2 auf Seite 19).

  • Seite 8: Abb. 1-4 Anschluss „Ai 5-8

    Anwender, die eigene Kabel für den Anschluss “AI 5-8“ konfektionie- ren möchten, müssen unbedingt die Hinweise zum Aufbau des von ETAS angebotenen Kabels CBAV420.1 beachten, um eine Beschädi- gung des Moduls zu vermeiden (siehe Kapitel 1.2.1 auf Seite 15). ES930.1 - Anschlussbelegung und Zubehör...

  • Seite 9: Abb. 1-5 Anschluss „Ai 1-4

    Anwender, die eigene Kabel für den Anschluss “AI 1-4“ konfektionie- ren möchten, müssen unbedingt die Hinweise zum Aufbau des von ETAS angebotenen Kabels CBAV420.1 beachten, um eine Beschädi- gung des Moduls zu vermeiden (siehe Kapitel 1.2.1 auf Seite 15). ES930.1 - Anschlussbelegung und Zubehör...

  • Seite 10: Abb. 1-6 Anschluss „Ps

    Anschluss „PS“ finden Sie in Kapitel 1.2.3 auf Seite 21. VORSICHT! Anwender, die eigene Kabel für den Anschluss “DO“ konfektionieren möchten, müssen unbedingt die Hinweise zum Aufbau des von ETAS angebotenen Kabels CBAV422.1 beachten, um eine Beschädigung des Moduls zu vermeiden (siehe Kapitel 1.2.3 auf Seite 21).

  • Seite 11: Abb. 1-7 Anschluss „Th1-4

    ETAS Anschlussbelegung und Zubehör 1.1.7 Anschluss „TH1-4“ Abb. 1-7 Anschluss „TH1-4“ ES930.1 Anschluss „TH1-4“ Bedeutung Signal Eingang (+) Eingang (-) An den Anschlüssen „TH1-4“ sind Mini-TC-Buchsen montiert. ES930.1 - Anschlussbelegung und Zubehör...

  • Seite 12: Abb. 1-8 Anschluss „In

    ES930.1 Anschluss „IN“ Bedeutung Signal UBatt Betriebsspannung Masse Masse Empfangsdaten, minus Sendedaten, minus Empfangsdaten, plus Masse Masse UBatt Betriebsspannung Sendedaten, plus Am Anschluss „IN“ ist ein Stecker LEMO 1B, 8-polig, L-Codierung (Anschluss grün gekennzeichnet), montiert. ES930.1 - Anschlussbelegung und Zubehör...

  • Seite 13: Abb. 1-9 Anschluss „Out

    ES930.1 Anschluss „IN“ Bedeutung Signal UBatt Betriebsspannung UBatt Betriebsspannung Masse Masse Empfangsdaten, plus Sendedaten, minus Empfangsdaten, minus Masse Masse Sendedaten, plus Am Anschluss „OUT“ ist eine Buchse LEMO 1B, 8-polig, A-Codierung, (Anschluss gelb gekennzeichnet), montiert. ES930.1 - Anschlussbelegung und Zubehör...

  • Seite 14: Abb. 1-10 Kabel Für Die Ein- Und Ausgänge

    Für den Anschluss der Ein- und Ausgänge des Moduls werden insgesamt drei Kabel CBAV420.1, zwei Kabel CBAV421.1 und ein Kabel CBAV422.1 benötigt. Die offenen Anschlüsse der Kabel CBAV420.1, CBAV421.1 und CBAV422.1 kann der Anwender individuell konfektionieren und damit an das spezifische Steckverbindersystem des Messaufbaus anpassen. ES930.1 - Anschlussbelegung und Zubehör...

  • Seite 15: Abb. 1-11 Kabel Cbav420.1 Mit Verdrahtungsschema

    Messpunkten VORSICHT! Um in derartigen Messaufbauten Fehlerströme innerhalb des Moduls ES930.1 zwischen den Masse-Anschlüssen des Anschlusses „DI“ zu vermeiden, empfehlen wir, die Masse-Anschlüsse DI_CH1_GND bis DI_CH4_GND entweder am offenen Ende des Kabels CBAV240.1 oder direkt im Stecker eines selbst konfektionierten Kabels zu verbin- ...
  • Seite 16 Offenes Kabelende Paar Farbe AI_CH8 white AI_CH8_GND brown AI_CH7 green AI_CH7_GND yellow AI_CH6 grey AI_CH6_GND pink AI_CH5 blue AI_CH5_GND SensorSupply_CH4_GND 5 black SensorSupply_CH4 violet SensorSupply_CH3_GND 6 grey/pink SensorSupply_CH3 red/blue 5, 10, 15 N.C. Gehäuse Schirm ES930.1 - Anschlussbelegung und Zubehör...
  • Seite 17 Offenes Kabelende Paar Farbe AI_CH4 white AI_CH4_GND brown AI_CH3 green AI_CH3_GND yellow AI_CH2 grey AI_CH2_GND pink AI_CH1 blue AI_CH1_GND SensorSupply_CH2_GND 5 black SensorSupply_CH2 violet SensorSupply_CH1_GND 6 grey/pink SensorSupply_CH1 red/blue 5, 10, 15 N.C. Gehäuse Schirm ES930.1 - Anschlussbelegung und Zubehör...
  • Seite 18 Übersicht: Belegung des Kabels CBAV420.1 bei Verwendung an den Anschlüssen „DI“, „AI 5-8“ und „AI 1-4“ CBAV420.1:  „DI“ / Anschluss „DI“ Anschluss „AI 5-8“ Anschluss „AI 1-4“ „AI 1-4“ / Offenes Kabelende „AI 5-8“ Signal Signal Signal Paar Farbe DI_CH4 AI_CH8 AI_CH4...

  • Seite 19: Abb. 1-12 Kabel Cbav421.1 Mit Verdrahtungsschema

    Belegung des Kabels CBAV421.1 bei Verwendung am Anschluss „DO“ SUBD Signal Offenes Kabelende Paar Farbe DO_CH5 white DO_GND brown DO_CH4 green DO_GND yellow DO_CH3 grey DO_GND pink DO_CH2 blue DO_GND DO_CH6 black DO_GND violet DO_CH1 grey/pink DO_GND red/blue Gehäuse Schirm ES930.1 - Anschlussbelegung und Zubehör...
  • Seite 20 N.C. white DO_GND AO_GND brown DO_CH4 AO_CH4 green DO_GND AO_GND yellow DO_CH3 AO_CH3 grey DO_GND AO_GND pink DO_CH2 AO_CH2 blue DO_GND AO_GND DO_CH6 N.C. black DO_GND N.C. violet DO_CH1 AO_CH1 grey/pink DO_GND AO_GND red/blue Gehäuse ES930.1 - Anschlussbelegung und Zubehör...

  • Seite 21: Abb. 1-13 Kabel Cbav422.1 Mit Verdrahtungsschema

    Abb. 1-13 Kabel CBAV422.1 mit Verdrahtungsschema Produkt Länge Bestellnummer CBAV422.1-2 2 m / 6.5 ft F 00K 106 989 Sicherung Im Anschluss für die Betriebsspannung befindet sich im Kabel CBAV422.1 eine auswechselbare Sicherung: MINI Kfz-Flachsicherung, flink, 42 V, 25 A ES930.1 - Anschlussbelegung und Zubehör...
  • Seite 22 PS_UBAT blue Seite B 22, 23, 24, PS_UBAT PS_UBAT black PS_UBAT violet PS_UBAT grey/pink 7, 8, 9, 16, PS_GND red/blue Seite D 17, 18, 26 PS_GND white/green PS_GND brown/green PS_GND white/yellow PS_GND yellow/brown Gehäuse Schirm ES930.1 - Anschlussbelegung und Zubehör...

  • Seite 23: Abb. 1-14 Kabel Cbe400.2

    Kabel CBE401.1 Abb. 1-15 Kabel CBE401.1 Ethernet- und Spannungsversorgungsanschluss eines ES4xx/ES63x/ES93x-Mess- moduls an ein ES600-Netzwerkmodul oder an ein ES592/ES593-D/ES595- Schnittstellenmodul. Robust, wasser- und staubdicht (IP67). Produkt Länge Bestellnummer CBE401.1-0m5 0,5 m F 00K 106 128 ES930.1 - Anschlussbelegung und Zubehör...

  • Seite 24: Abb. 1-16 Kabel Cbe430.1

    F 00K 104 923 Kabel CBE431.1 Abb. 1-17 Kabel CBE431.1 Flexibles Kabel zur Verkettung aneinanderliegender ES4xx/ES63x/ES93x-Module. Robust, wasserdicht und staubdicht (IP67). Produkt Länge Bestellnummer CBE431.1-0m14 0,14 m F 00K 105 676 CBE431.1-0m30 0,30 m F 00K 105 685 ES930.1 - Anschlussbelegung und Zubehör...

  • Seite 25: Kombinierte Ethernet- Und Stromversorgungskabel

    Kabel CBEP410.1 Abb. 1-19 Kabel CBEP410.1 Anschluss eines ES4xx/ES63x/ES93x-Moduls an PC und Stromversorgung (Stan- dalone-Betrieb). Versorgungsbatterie in der Nähe der Module. Robust, wasser- dicht und staubdicht (IP67). Produkt Länge Bestellnummer CBEP410.1-3 F 00K 104 927 ES930.1 - Anschlussbelegung und Zubehör...

  • Seite 26: Abb. 1-20 Kabel Cbep415.1

    ES600-Netzwerkmodul oder ES592/ES593-D/ES595-Schnitt- stellenmodul (falls der Stromverbrauch der angeschlossenen ES4xx/ES63x-Kette 2,5 A übersteigt), einer ES1135 Simulations-/Systemcontroller-Karte oder eines ES720-Drive-Rekorders. Robust, wasser- und staubdicht (IP67). Produkt Länge Bestellnummer CBEP420.1-3 F 00K 105 292 ES930.1 - Anschlussbelegung und Zubehör...

  • Seite 27: Abb. 1-22 Kabel Cbep425.1

    Zur Verkettung von ES4xx/ES63x/ES93x-Modulen und zum Anschluss einer ES4xx/ES63x/ES93x-Kette an ein ES910 Rapid-Prototyping-Modul. Zusätzliche Verbindung zur Stromversorgung, um Spannungsverluste in langen Ketten aus- zugleichen. Robust, wasserdicht und staubdicht (IP67). Produkt Länge Bestellnummer CBEP430.1-0m5 0,5 m F 00K 104 928 ES930.1 - Anschlussbelegung und Zubehör...

  • Seite 28: Abb. 1-24 Kappe Cap_Lemo_1B

    Anschlussbelegung und Zubehör ETAS Schutzkappen Die Anschlüsse „IN“ und „OUT“ der ES930.1 können mit unterschiedlichen Schutzkappen den Einsatzbedingungen entsprechend geschützt werden. 1.4.1 Kappe CAP_Lemo_1B Abb. 1-24 Kappe CAP_Lemo_1B Die Kappe CAP_Lemo_1B schützt den Anschluss „IN“ bzw. „OUT“ vor Schmutz nach IP67.
  • Seite 29 (siehe Kapitel 2.2.1 auf Seite 29). Zubehör 2.2.1 Kabel Hinweis An den Anschlüssen der ES930.1 sollten möglichst die in diesem Benutzer- handbuch genannten ETAS-Kabel verwendet werden. Die maximal zugelasse- nen Kabellängen sind einzuhalten. Hinweis Wenn Sie maßgeschneiderte Kabel benötigen, wenden Sie sich bitte an Ihren ETAS-Kontaktpartner oder an sales.de@etas.com.
  • Seite 30 Module, Lemo 1B FGF - Lemo 1B FGL - Ban- ana (8mc-8fc-2mc), 3 m Ethernet Chain Connection and Power Sup- CBEP430.1-0m5 F 00K 104 928 ply Cable, Lemo 1B FGL - Lemo 1B FGA - Banana (8fc-8mc-2mc), 0m5 ES930.1 - Anschlussbelegung und Zubehör...

  • Seite 31: Gehäusezubehör

    F 00K 105 683 against dirt, cost effective mo_1B_LC 2.2.3 Gehäusezubehör Bestellname Kurzname Bestellnummer T-Bracket for ES600 Housing ES600_H_TB F 00K 001 925 2.2.4 Gerätekalibrierung Bestellname Kurzname Bestellnummer Calibration Service for ES930.1 K_ES930 F 00K 106 991 ES930.1 - Anschlussbelegung und Zubehör...
  • Seite 32 Bestellinformationen ETAS ES930.1 - Anschlussbelegung und Zubehör...

  • Seite 33: Etas Kontaktinformation

    Deutschland WWW: www.etas.com ETAS Regionalgesellschaften und Technischer Support Informationen zu Ihrem lokalen Vertrieb und zu Ihrem lokalen Technischen Support bzw. den Produkt-Hotlines finden Sie im Internet: ETAS Regionalgesellschaften WWW: www.etas.com/de/contact.php ETAS Technischer Support WWW: www.etas.com/de/hotlines.php ES930.1 - Anschlussbelegung und Zubehör...
  • Seite 34 ETAS Kontaktinformation ETAS ES930.1 - Anschlussbelegung und Zubehör...

  • Seite 35: Inhaltsverzeichnis

    Abb. 1-19 Kabel CBEP410.1..................25 Abb. 1-20 Kabel CBEP415.1..................26 Abb. 1-21 Kabel CBEP420.1..................26 Abb. 1-22 Kabel CBEP425.1..................27 Abb. 1-23 Kabel CBEP430.1..................27 Abb. 1-24 Kappe CAP_Lemo_1B ................. 28 Abb. 1-25 Kappe CAP_Lemo_1B_LC ................28 ES930.1 - Anschlussbelegung und Zubehör...
  • Seite 36 Abbildungsverzeichnis ETAS ES930.1 - Anschlussbelegung und Zubehör...
  • Seite 37 Kabel CBAV422.1 21 Kabel CBE400.2 23 Kabel CBE401.1 23 Kabel CBE430.1 24 Kabel CBE431.1 24 Kabel CBEP410.1 25 Kabel CBEP415.1 26 Kabel CBEP425.1 27 Kabel CBEP430.1 27 Kabel CBEX400.1 25 Kappe CAP_Lemo_1B 28 Kappe CAP_Lemo_1B_LC 28 ES930.1 - Anschlussbelegung und Zubehör...
  • Seite 38 Index ETAS ES930.1 - Anschlussbelegung und Zubehör...
