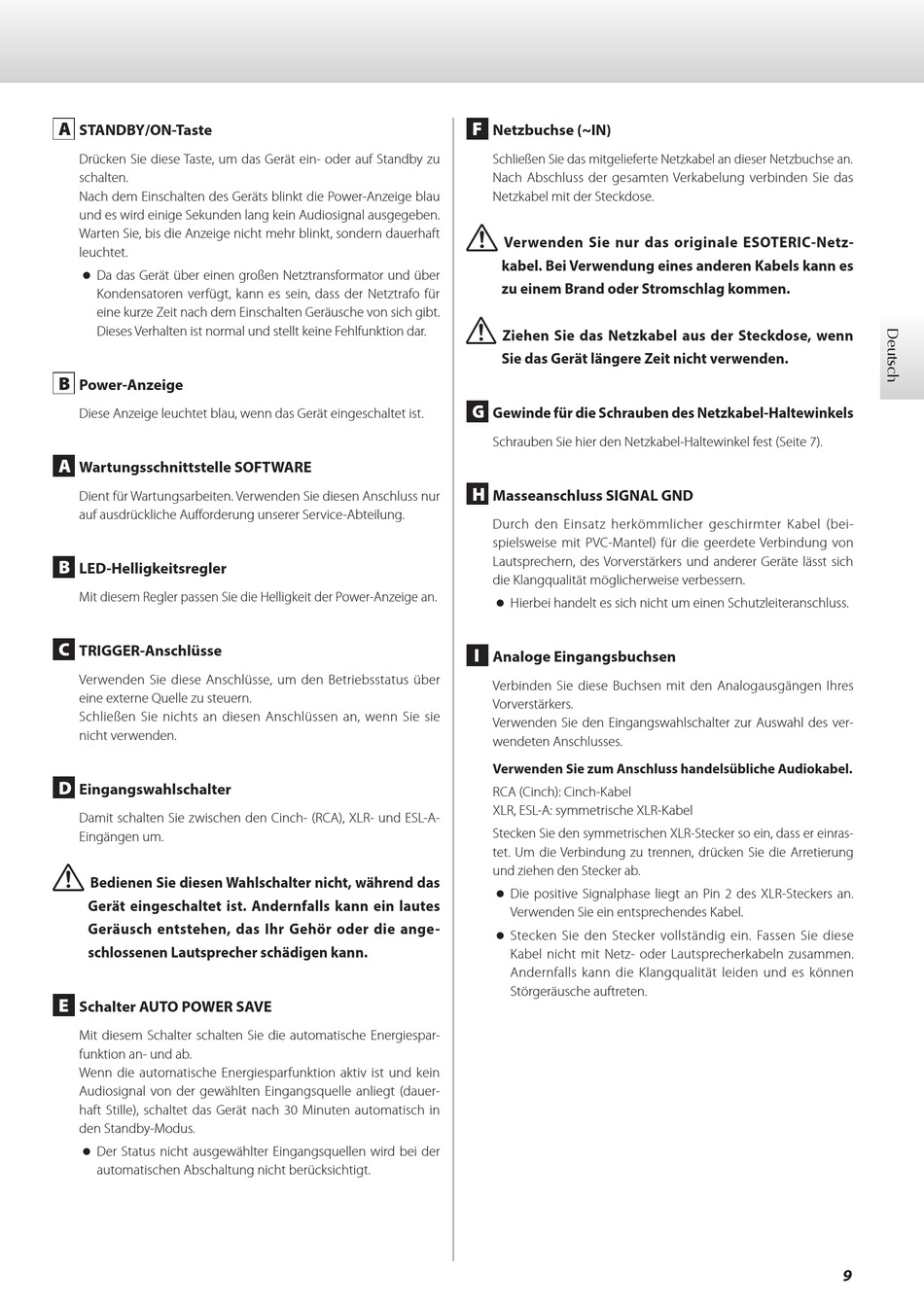

A
STANDBY/ON-Taste
Drücken Sie diese Taste, um das Gerät ein- oder auf Standby zu
schalten.
Nach dem Einschalten des Geräts blinkt die Power-Anzeige blau
und es wird einige Sekunden lang kein Audiosignal ausgegeben.
Warten Sie, bis die Anzeige nicht mehr blinkt, sondern dauerhaft
leuchtet.
o Da das Gerät über einen großen Netztransformator und über
Kondensatoren verfügt, kann es sein, dass der Netztrafo für
eine kurze Zeit nach dem Einschalten Geräusche von sich gibt.
Dieses Verhalten ist normal und stellt keine Fehlfunktion dar.
B
Power-Anzeige
Diese Anzeige leuchtet blau, wenn das Gerät eingeschaltet ist.
A
Wartungsschnittstelle SOFTWARE
Dient für Wartungsarbeiten. Verwenden Sie diesen Anschluss nur
auf ausdrückliche Aufforderung unserer Service-Abteilung.
B
LED-Helligkeitsregler
Mit diesem Regler passen Sie die Helligkeit der Power-Anzeige an.
C
TRIGGER-Anschlüsse
Verwenden Sie diese Anschlüsse, um den Betriebsstatus über
eine externe Quelle zu steuern.
Schließen Sie nichts an diesen Anschlüssen an, wenn Sie sie
nicht verwenden.
D

Eingangswahlschalter

Damit schalten Sie zwischen den Cinch- (RCA), XLR- und ESL-A-
Eingängen um.
V
Bedienen Sie diesen Wahlschalter nicht, während das
Gerät eingeschaltet ist. Andernfalls kann ein lautes
Geräusch entstehen, das Ihr Gehör oder die ange-
schlossenen Lautsprecher schädigen kann.
E
Schalter AUTO POWER SAVE
Mit diesem Schalter schalten Sie die automatische Energie spar-
funktion an- und ab.
Wenn die automatische Energiesparfunktion aktiv ist und kein
Audiosignal von der gewählten Eingangsquelle anliegt (dauer-
haft Stille), schaltet das Gerät nach 30 Minuten automatisch in
den Standby-Modus.
o Der Status nicht ausgewählter Eingangsquellen wird bei der
automatischen Abschaltung nicht berücksichtigt.
F
Netzbuchse (~IN)
Schließen Sie das mitgelieferte Netzkabel an dieser Netzbuchse an.
Nach Abschluss der gesamten Verkabelung verbinden Sie das
Netzkabel mit der Steckdose.
V
Verwenden Sie nur das originale ESOTERIC-Netz-
kabel. Bei Verwendung eines anderen Kabels kann es
zu einem Brand oder Stromschlag kommen.
V
Ziehen Sie das Netzkabel aus der Steckdose, wenn
Sie das Gerät längere Zeit nicht verwenden.
G
Gewinde für die Schrauben des Netz kabel-Halte winkels
Schrauben Sie hier den Netzkabel-Haltewinkel fest (Seite 7).
H
Masseanschluss SIGNAL GND
Durch den Einsatz herkömmlicher geschirmter Kabel (bei-
spielsweise mit PVC-Mantel) für die geerdete Verbindung von
Lautsprechern, des Vorverstärkers und anderer Geräte lässt sich
die Klangqualität möglicherweise verbessern.
o Hierbei handelt es sich nicht um einen Schutzleiteranschluss.
I
Analoge Eingangsbuchsen
Verbinden Sie diese Buchsen mit den Analogausgängen Ihres
Vorverstärkers.
Verwenden Sie den Eingangswahlschalter zur Auswahl des ver-
wendeten Anschlusses.
Verwenden Sie zum Anschluss handelsübliche Audiokabel.
RCA (Cinch): Cinch-Kabel
XLR, ESL-A: symmetrische XLR-Kabel
Stecken Sie den symmetrischen XLR-Stecker so ein, dass er einras-
tet. Um die Verbindung zu trennen, drücken Sie die Arretierung
und ziehen den Stecker ab.
o Die positive Signalphase liegt an Pin 2 des XLR-Steckers an.
Verwenden Sie ein entsprechendes Kabel.
o Stecken Sie den Stecker vollständig ein. Fassen Sie diese
Kabel nicht mit Netz- oder Lautsprecherkabeln zusammen.
Andernfalls kann die Klangqualität leiden und es können
Stör geräusche auftreten.
9
