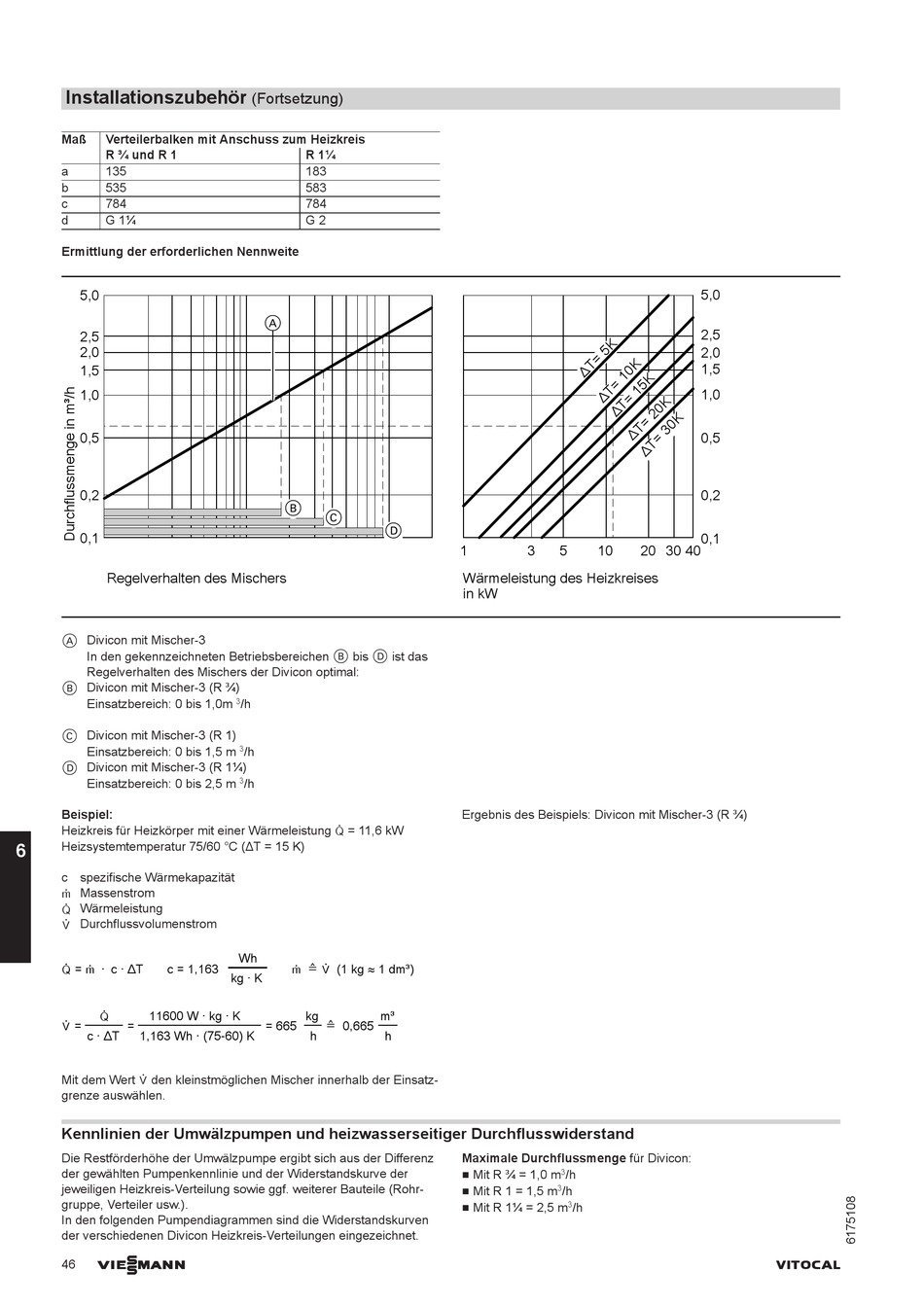

Installationszubehör
Maß Verteilerbalken mit Anschuss zum Heizkreis
R ¾ und R 1
a 135
b 535
c 784
d G 1¼
Ermittlung der erforderlichen Nennweite
5,0
2,5
2,0
1,5
1,0
0,5
0,2
0,1
Regelverhalten des Mischers
A Divicon mit Mischer-3
In den gekennzeichneten Betriebsbereichen B bis D ist das
Regelverhalten des Mischers der Divicon optimal:
B Divicon mit Mischer-3 (R ¾)
Einsatzbereich: 0 bis 1,0m
C Divicon mit Mischer-3 (R 1)
Einsatzbereich: 0 bis 1,5 m
D Divicon mit Mischer-3 (R 1¼)
Einsatzbereich: 0 bis 2,5 m
Beispiel:
Heizkreis für Heizkörper mit einer Wärmeleistung ² = 11,6 kW
Heizsystemtemperatur 75/60 °C (ΔT = 15 K)
6
c spezifische Wärmekapazität
µ Massenstrom
² Wärmeleistung
´ Durchflussvolumenstrom
² = µ · c · ΔT c = 1,163
11600 W · kg · K
²
´ = =
c · ΔT 1,163 Wh · (75-60) K
Mit dem Wert ´ den kleinstmöglichen Mischer innerhalb der Einsatz-
grenze auswählen.
Kennlinien der Umwälzpumpen und heizwasserseitiger Durchflusswiderstand
Die Restförderhöhe der Umwälzpumpe ergibt sich aus der Differenz
der gewählten Pumpenkennlinie und der Widerstandskurve der
jeweiligen Heizkreis-Verteilung sowie ggf. weiterer Bauteile (Rohr-
gruppe, Verteiler usw.).
In den folgenden Pumpendiagrammen sind die Widerstandskurven
der verschiedenen Divicon Heizkreis-Verteilungen eingezeichnet.
VIESMANN
46
(Fortsetzung)
R 1¼
183
583
784
G 2
A
B
C
D
3
/h
3
/h
3 /h
Wh
´ (1 kg ≈ 1 dm³)
µ
kg · K
kg m³
= 665 0,665
h h
1 3 5 10
Wärmeleistung des Heizkreises
in kW
Ergebnis des Beispiels: Divicon mit Mischer-3 (R ¾)
Maximale Durchflussmenge für Divicon:
■ Mit R ¾ = 1,0 m 3
/h
■ Mit R 1 = 1,5 m 3
/h
■ Mit R 1¼ = 2,5 m 3
/h
5,0
2,5
2,0
1,5
1,0
0,5
0,2
0,1
20 30 40
