Gutta BS Plus 160 Montageanleitung Seite 4

Montage | Montage | Montáž - BS Plus 160 / 200
4.

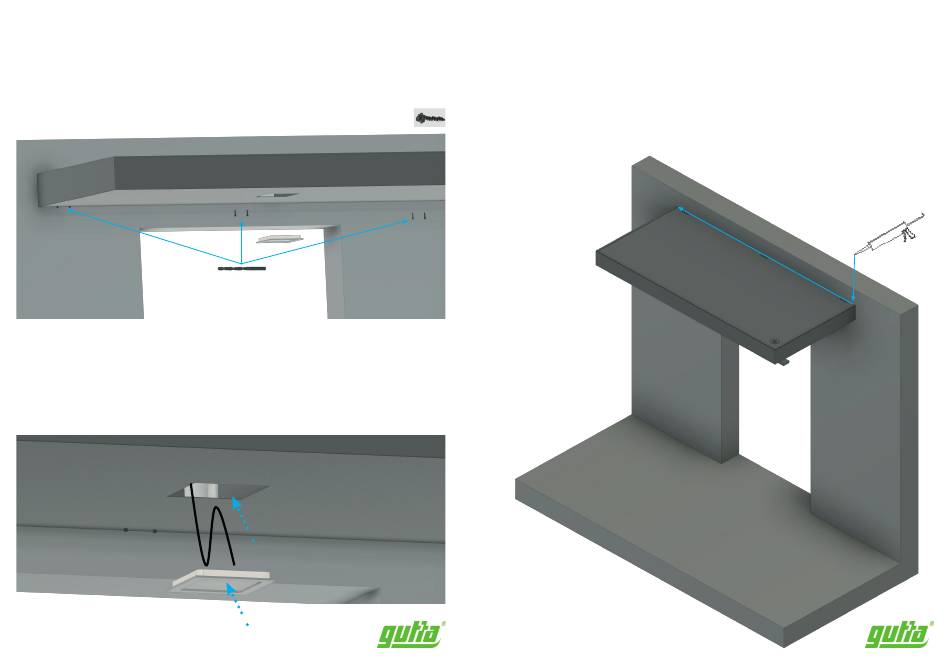

Befestigung von unten Fastening from below
|
1. Bohren Sie die Löcher mit einem Bohrer 3,5 mm vor.
Předvrtejte otvory vrtákem 3,5 mm.
2. Setzen Sie die Schrauben wie angezeigt. |
Přišroubujte šrouby do předrtaných otvorů.
5.
|
Anschluss LED Panel
Power connection for LED
Connexion d'alimentation pour LED Panel
Klemmen Sie das LED Panel an das Stromkabel und befestigen Sie dieses wieder am Vordach.
Connect the LED panel to the power cable and reattach it to the canopy.
Připojte LED panel k napájecímu kabelu a znovu jej připojte ke krytu stříšky.
6
| Fixation par le bas
| Pre-drill the holes with a 3,5 mm.
Insert the screws as indicated. BS 160 - 4 x
BS 200 - 6 x
|
Montage Seitenblende Assembly side panel
Instructions panneau latéral
6.
Silikonfuge | silicone joint | silikon
Bringen Sie eine Silikonfuge zwischen Wand und Vordach an.
Place a silicone joint between wall and canopy.
Přechodovou spáru mezi stříškou a fasádou zasilikonujte.
7
