Gutta BS Plus 160 Montageanleitung Seite 3

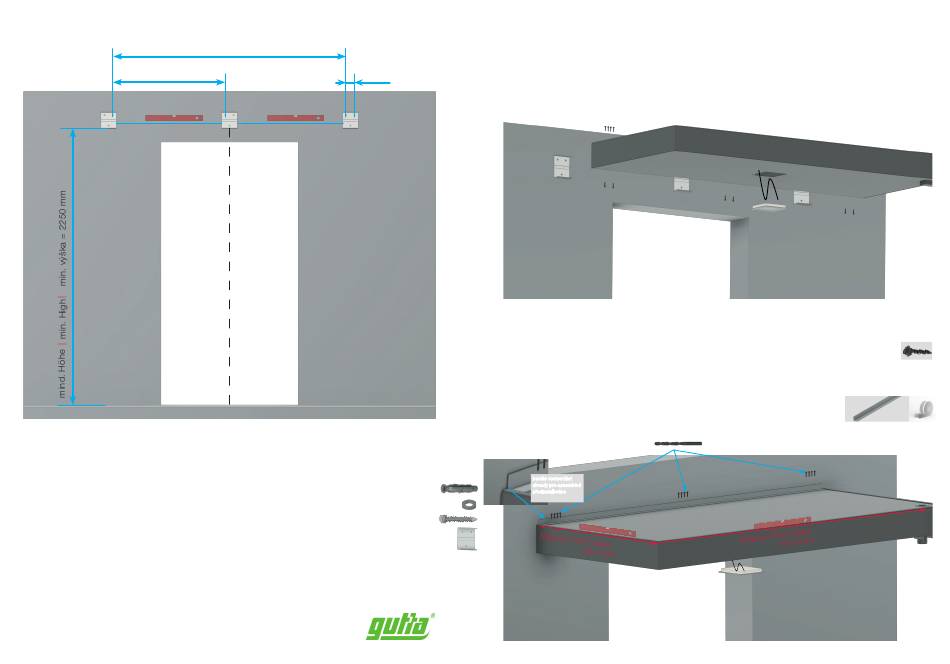

Anbaumaße | Mounting dimensions
|
BS 160 = 1310 mm / BS 200 = 1710 mm
BS 200 = 825 mm
Montage | Mounting instructions |
Montáž - BS Plus 160 / 200
1.
|
Wandhalter montieren Mount wall bracket
1. Abstände messen, im Wasser ausrichten, Bohrlöcher anzeichnen (Wandhalter als Schablone verwenden).
2. Bohren Sie die Löcher mit einem 12 mm Bohrer.
3. Dübel in die Wand einsetzen, nun die Wandhalter mit je 3 Schrauben und Unterlegscheiben lose anziehen.
4. Wandhalter mit Wasserwaage ausrichten und nun die Schrauben fest anziehen.
1. Measure distances, align in water, mark drill holes (use wall holder as template)
2. Drill the holes with a 12 mm drill bit
3. Insert dowels into the wall, now loosely tighten the wall brackets with 3 screws and washers each.
4. Align the wall brackets with a spirit level and now tighten the screws.
1. Změřte vzdálenosti, vyrovnejte do vodoroviny, označte vyvrtané otvory (použijte nástěnný držák jako šablonu)
2. Otvory vyvrtejte vrtákem o průměru 12 mm.
3. Vložte hmoždinky do stěny, nyní volně utáhněte nástěnné držáky pomocí 3 šroubů a podložek.
4. Vyrovnejte nástěnné držáky pomocí vodováhy a nyní utáhněte šrouby.
4
Rozměry pro montáž - BS Plus 160 / 200
60 mm
|
Montage nstěnného držáku
Montage
| Mounting Instructions
2.
Stromanschluss für LED Panel vorbereiten
Příprava kabelu
Nehmen sie das LED Panel ab und ziehen Sie das Stromkabel durch das Vordach.
Disconnect the LED panel and pull the power cable through the canopy.
Odpojte LED panel a protáhněte napájecí kabel skrz kryt.
3.
Befestigung von oben
Bringen Sie das Fugendichtband an den Winkel an. Bohren Sie die Löcher mit einem Bohrer 3,5 mm vor.
Setzen Sie die Schrauben wie angezeigt.
Attach the combination strap to the angle. Drill the holes with a 3.5 mm drill bit.
Insert the screws as shown.
Připojte konstrukci stříšky k úhelníkům. Předvrtejte otvory vrtákem 3,5 mm.
Vložte šrouby podle obrázku.
BS 160 BS 200
bereits vormontiert
already pre-assembled
6x 9x
předinstalováno
6x 9x
6x 9x
2x 3x
| Montáž - BS Plus 160 / 200
| Preparing the power cable
| at the top | Pičce jointe supérieure | Montage van bovenaf
BS 160 8x
BS 200 12x
BS 160 | BS 200 1x
5
