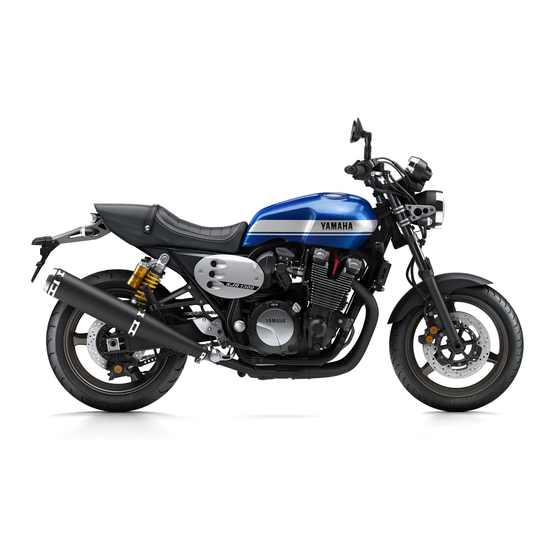

BEDIENUNGSANLEITUNG
XJR1300
5EA-28199-G4

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Yamaha XJR1300

Inhaltszusammenfassung für Yamaha XJR1300

  • Seite 1 BEDIENUNGSANLEITUNG XJR1300 5EA-28199-G4...
  • Seite 3 Damit Sie alle Vorzüge dieses Motorrades nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, auch wenn dies Ihre wertvolle Zeit in Anspruch nimmt. Denn Sie erfahren nicht nur, wie Sie die XJR1300 am besten bedienen, inspizieren und warten, sondern auch wie Sie sich und ggf. Ihren Bei- fahrer vor Unfällen schützen.
  • Seite 4 Eigentümer übergeben werden. Die Angaben dieser Anleitung befinden sich zum Zeitpunkt der Drucklegung auf dem neuesten Stand. Aufgrund der kontinuierlichen Bemühungen von YAMAHA um technischen Fortschritt und Qualitätssteigerung können einige Angaben jedoch für Ihr Modell nicht mehr zutreffen. Richten Sie...
  • Seite 5 Kennzeichnung wichtiger Hinweise GW000002 WARNUNG Diese Anleitung unbedingt vor der Inbetriebnahme vollständig durchlesen!
  • Seite 6 Kennzeichnung wichtiger Hinweise GAU04229 XJR1300 Bedienungsanleitung ©2001 YAMAHA MOTOR CO., LTD. 1. Auflage, Juli 2001 Alle Rechte vorbehalten. Nachdruck, Vervielfältigung und Verbreitung, auch auszugsweise, ist ohne schriftliche Genehmigung der YAMAHA MOTOR CO., LTD. nicht gestattet. Printed in Japan.

  • Seite 7: Inhaltsverzeichnis

    GAU00009 Inhalt 1 Sicherheit hat Vorfahrt 2 Fahrzeugbeschreibung 3 Armaturen, Bedienungselemente und deren Funktion 4 Routinekontrolle vor Fahrtbeginn 5 Wichtige Fahr- und Bedienungshinweise 6 Regelmäßige Wartung und kleinere Reparaturen 7 Pflege und Lagerung 8 Technische Daten 9 Fahrzeugidentifizierung Index...

  • Seite 9: Sicherheit Hat Vorfahrt

    Sicherheit hat Vorfahrt Sicherheit hat Vorfahrt ............... 1-1...
  • Seite 10 S icherheit hat Vorfahrt GAU00021 Das Motorrad ist ein faszinierendes Fahrzeug. Es vermittelt ein unvergleichliches Gefühl von Freiheit und Stärke. Allerdings zeigt es seinem Benutzer auch Grenzen auf, die akzeptiert werden müssen. Selbst das beste Motorrad kann die physikalischen Gesetze nicht außer Kraft setzen. Für guten Werterhalt und einwandfreie Funktion des Fahrzeugs sind regelmäßige Pflege und Wartung unerläßlich.

  • Seite 11: Fahrzeugbeschreibung

    Fahrzeugbeschreibung Linke Seitenansicht ................2-1 Rechte Seitenansicht ................. 2-2 Bedienungselemente, Instrumente ........... 2-3...

  • Seite 12: Linke Seitenansicht

    F ahrzeugbeschreibung GAU00026 Linke Seitenansicht 1. Flüssigkeits-Vorratsbehälter (Kupplung) (Seite 6-20) 2. Kraftstoffhahn (Seite 3-10) 3. Federvorspannringe (Seite 3-15) 4. Spanngurt-Halterungen (Seite 3-16) 5. Helmhalter-/Sitzbankschloß (Seite 3-12/Seite 3-11) 6. Leerlauf-Einstellschraube (Seite 6-13) 7. Fußschalthebel (Seite 3-6) 8. Ölfilterelement (Seite 6-8) 9. Motoröl-Ablaßschraube (Seite 6-8)

  • Seite 13: Rechte Seitenansicht

    Fahrzeugbeschreibung Rechte Seitenansicht 10. Rücklicht/Bremslicht (Seite 6-31) 16. Luftfiltereinsatz (Seite 6-11) 11. Spanngurt-Halterungen (Seite 3-16) 17. Kraftstofftank (Seite 3-8) 12. Federvorspannringe (Seite 3-15) 18. Bremsflüssigkeits-Vorratsbehälter (Seite 6-19) 13. Bordwerkzeug (Seite 6-1) 19. Einstellschraube (Federvorspannung) (Seite 3-14) 14. Bremsflüssigkeits-Vorratsbehälter (Seite 6-19) 20.

  • Seite 14: Bedienungselemente, Instrumente

    Fahrzeugbeschreibung Bedienungselemente, Instrumente 1. Kupplungshebel (Seite 3-5) 7. Lenkerarmaturen rechts (Seite 3-5) 2. Lenkerarmaturen links (Seite 3-4) 8. Handbremshebel (Seite 3-7) 3. Chokehebel (Seite 3-11) 9. Gasdrehgriff (Seite 6-13) 4. Tachometer (Seite 3-3) 10. Zünd-/Lenkschloß (Seite 3-1) 5. Tankanzeige (Seite 3-3) 6.

  • Seite 15: Armaturen, Bedienungselemente Und Deren Funktion

    Armaturen, Bedienungselemente und deren Funktion Zünd-/Lenkschloß ..........3-1 Kraftstofftank-Belüftungsschlauch ..... 3-10 Warn- und Kontrolleuchten ........3-2 Kraftstoffhahn ............ 3-10 Tachometer ............3-3 Chokehebel ............3-11 Drehzahlmesser ..........3-3 Sitzbank ............3-11 Tankanzeige ............3-3 Helmhalter ............3-12 Diebstahlanlage (Sonderzubehör) .......3-4 Ablagefach ............3-13 Lenkerarmaturen ..........3-4 Teleskopgabel einstellen ........

  • Seite 16: Zünd-/Lenkschloß

    A rmaturen, Bedienungselemente und deren Funktion GAU00027 1. Drücken. 2. Drehen. GAU00029 GAU00041 Zünd-/Lenkschloß LOCK GW000016 Der Lenker ist verriegelt, und alle Strom- Das Zünd-/Lenkschloß verriegelt und ent- WARNUNG kreise sind ausgeschaltet. Der Schlüssel riegelt den Lenker und schaltet die Zün- Den Schlüssel niemals auf “OFF”...

  • Seite 17: Warn- Und Kontrolleuchten

    GAU03034 3. Den Starterschalter drücken. Brennt Warn- und Kontrolleuchten entladen. die Warnleuchte während des Anlas- sens nicht auf, den Stromkreis vom GAU04121 YAMAHA-Händler prüfen lassen. Blinker-Kontrolleuchten “ ” und “ ” HINWEIS: Wenn der Blinkerschalter betätigt wird, Trotz korrektem Ölstand kann es vorkom- blinkt die entsprechende Kontrolleuchte.

  • Seite 18: Tachometer

    Armaturen, Bedienungselemente und deren Funktion 1. Rückstellknopf 1. Drehzahlmesser 1. Tankanzeige 2. Tageskilometerzähler 2. Roter Bereich GAU00110 3. Kilometerzähler Tankanzeige GAU00101 4. Tachometer Drehzahlmesser Die Tankanzeige zeigt den Kraftstoffvorrat GAU00097 Der elektrische Drehzahlmesser ermöglicht an. Wenn die Nadel auf “E” (empty = leer) Tachometer die Überwachung der Motordrehzahl, um herabsinkt, verbleiben noch ca.

  • Seite 19: Diebstahlanlage (Sonderzubehör)

    Wenn dieser Schalter in den Zündschlüs- Eine als Sonderzubehör erhältliche Dieb- selstellungen “ON” oder “ ” betätigt wird, stahlanlage kann vom YAMAHA-Händler blinken alle Blinker gleichzeitig. installiert werden. Die Warnblinkanlage ist nur in Notsituatio- nen zu verwenden, um andere Verkehrs- teilnehmer zu warnen, wenn man an einer gefährlichen Stelle anhalten muß.

  • Seite 20: Kupplungshebel

    Armaturen, Bedienungselemente und deren Funktion GAU03898 Lichtschalter “ ” In der Position “ ” sind der Scheinwerfer, die Instrumentenbeleuchtung und das Rück- licht eingeschaltet. In der Position “ ” sind lediglich das Standlicht vorn, die Instru- mentenbeleuchtung und das Rücklicht einge- schaltet.Den Schalter auf “...

  • Seite 21: Fußschalthebel

    Armaturen, Bedienungselemente und deren Funktion 1. Einstellrad (Kupplungshebel-Spiel) 1. Fußschalthebel 2. Pfeilmarkierung GAU00157 Fußschalthebel Der Abstand des Kupplungshebels zum Die Gänge dieses 5-Gang-Getriebes wer- Lenkergriff kann eingestellt werden. Dazu den über den Fußschalthebel linksseitig den Hebel nach vorn drücken und die He- des Motors bei ausgerückter Kupplung belposition durch Drehen des Einstellrads geschaltet.

  • Seite 22: Handbremshebel

    Armaturen, Bedienungselemente und deren Funktion 1. Handbremshebel 1. Pfeilmarkierung 1. Fußbremshebel 2. Einstellrad (Handbremshebel-Spiel) GAU00161 GAU00162 Handbremshebel Fußbremshebel Der Abstand des Handbremshebels zum Der Handbremshebel zur Betätigung der Der Fußbremshebel zur Betätigung der Gasdrehgriff kann eingestellt werden. Dazu Vorderradbremse befindet sich auf der Hinterradbremse befindet sich an der den Hebel nach vorn drücken und die He- rechten Seite des Lenkers.

  • Seite 23: Tankverschluß

    Armaturen, Bedienungselemente und deren Funktion 2. Den Schlüssel im Gegenuhrzeiger- sinn in die Ausgangsstellung (Ver- riegelungsstellung) drehen und dann abziehen. Anschließend die Schloß- abdeckung schließen. HINWEIS: Der Tankverschluß kann nur mit einge- stecktem Schlüssel geschlossen und ver- riegelt werden. Der Schlüssel läßt sich nur in der Verriegelungsstellung abziehen.

  • Seite 24: Kraftstoff

    Armaturen, Bedienungselemente und deren Funktion GAU00185 Nur bleifreies Normalbenzin mit einer ACHTUNG: Mindestoktanzahl von 91 (ROZ) tanken. Tritt bei hoher Last (Vollgas) Motor- Kraftstoff greift Lack und Kunststoff an. klingeln (oder -klopfen) auf, Marken- Deshalb verschütteten Kraftstoff sofort kraftstoff eines renommierten Anbieters mit einem trockenen, sauberen weichen oder Benzin mit einer höheren Oktanzahl Lappen abwischen.

  • Seite 25: Kraftstofftank-Belüftungsschlauch

    Armaturen, Bedienungselemente und deren Funktion RES: Reserve ON: Normalbetrieb 1. Kraftstofftank-Belüftungsschlauch 1. Pfeilmarkierung auf “ON” 1. Pfeilmarkierung auf “RES” 2. Ursprüngliche Lage (weiße Markierung) GAU00207 Kraftstoffhahn GAU02955 Geht während der Fahrt der Kraftstoff aus, Kraftstofftank-Belüftungsschlauch Der Kraftstoffhahn leitet den Kraftstoff den Kraftstoffhahn rasch von “ON”...

  • Seite 26: Chokehebel

    Armaturen, Bedienungselemente und deren Funktion PRI: Prime 1. Pfeilmarkierung auf “PRI” 1. Chokehebel “ ” 1. Aufschließen. GAU03839 GAU04406 Chokehebel “ ” Sitzbank In der sog. “Prime”-Stellung des Kraftstoff- Ein kalter Motor benötigt zum Starten ein hahns fließt auch bei abgestelltem Motor fetteres Luft-Kraftstoff-Gemisch, das eine noch Kraftstoff zu den Vergasern.

  • Seite 27: Helmhalter

    Armaturen, Bedienungselemente und deren Funktion 1. Zunge 1. Aufschließen. 2. Sitzhalterung GAU04291 Helmhalter Sitzbank montieren Zum Öffnen den Schlüssel in das Sitzbank- 1. Die Zunge an der Vorderseite der Sitz- schloß stecken und dann, wie in der Abbil- bank, wie in der Abbildung gezeigt, in dung gezeigt, drehen.

  • Seite 28: Ablagefach

    3. Bügelschloß GAU04292 Ablagefach Im Ablagefach kann ein als Sonderzube- hör erhältliches Original-Bügelschloß von YAMAHA untergebracht werden. Stets sicherstellen, daß das Bügelschloß gut im Ablagefach festgeschnallt ist. Damit die Befestigungsgummis nicht verloren- gehen, sollten diese auch dann festge- schnallt werden, wenn sich kein Schloß...
  • Seite 29 Armaturen, Bedienungselemente und deren Funktion 1. Einstellschraube (Federvorspannung) 1. Einstellung hier ablesen. 2. Gabel-Abdeckschraube Zum Erhöhen der Federvorspannung (Federung härter) die Einstellschraube HINWEIS: an beiden Gabelholmen nach a drehen. Die jeweilige Rille am Einstellmechanismus Zum Verringern der Federvorspannung muß mit der Oberkante der Gabel-Abdeck- (Federung weicher) beide Einstellschrau- schraube fluchten.

  • Seite 30: Federbeine Einstellen

    Armaturen, Bedienungselemente und deren Funktion GAU04407 Federbeine einstellen An den Hinterradfederbeinen kann die Federvorspannung folgendermaßen ein- gestellt werden. GC000015 ACHTUNG: Den Einstellmechanismus unter keinen Umständen über die Minimal- oder Maxi- maleinstellung hinaus verdrehen. 1. Oberer Ring 1. Oberer Ring GW000040 2.

  • Seite 31: Spanngurt-Halterungen

    Gepäck-Befestigung ausgestattet. bedingte Druckanstieg kann eine Explosion der Stoßdämpfer bewir- ken. Die Gaszylinder vor Verformung und Beschädigung schützen. Ein deformierter Gaszylinder vermin- dert die Dämpfwirkung. Arbeiten an den Stoßdämpfern soll- ten ausschließlich vom YAMAHA- Händler ausgeführt werden. 3-16...

  • Seite 32: Seitenständer

    Zwecke: schwere Stürze verursachen. Aus die- Der Seitenständerschalter ist ein wesentli- Es erlaubt kein Anlassen des Motors sem Grund hat YAMAHA den Seiten- cher Bestandteil des Zündunterbrechungs- bei eingelegtem Gang und hochge- ständer mit einem Zündunterbrechungs- und Anlaßsperrschalter-Systems, dessen klapptem Seitenständer, solange der...
  • Seite 33 Armaturen, Bedienungselemente und deren Funktion GW000046 WARNUNG Das Fahrzeug für diese Kontrolle auf den Hauptständer stellen. Falls irgend etwas nicht in Ordnung scheint, das Fahrzeug umgehend von einem YAMAHA-Händler über- prüfen lassen. 3-18...
  • Seite 34 4. Das Getriebe in die Leerlaufstellung schalten. 5. Den Starterknopf drücken. Springt der Motor an? Der Leerlaufschalter könnte defekt sein. NEIN Vor der Fahrt das Motorrad vom YAMAHA- Händler prüfen lassen. Bei laufendem Motor: 6. Den Seitenständer hochklappen. 7. Den Kupplungshebel gezogen halten.

  • Seite 35: Routinekontrolle Vor Fahrtbeginn

    Routinekontrolle vor Fahrtbeginn Routinekontrolle vor Fahrtbeginn ............4-1...
  • Seite 36 • Gegebenenfalls Öl der empfohlenen Sorte bis zum vorgeschriebenen Stand Motoröl 6-7–6-8 nachfüllen. • Motor auf Undichtigkeit prüfen. • Funktion prüfen. • Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA- Händler entlüften lassen. Vorderradbremse • Flüssigkeitsstand im Vorratsbehälter prüfen. 6-19–6-20 • Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vor- geschriebenen Stand nachfüllen.
  • Seite 37 Seitenständerschalter Systems prüfen. 3-16 • Gegebenenfalls vom YAMAHA-Händler instand setzen lassen. HINWEIS: Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewonnene Sicherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird.
  • Seite 39 Wichtige Fahr- und Bedienungshinweise Motor anlassen .................. 5-1 Warmen Motor anlassen ..............5-2 Schalten .................... 5-3 Empfohlene Schaltpunkte (nur CH) ........... 5-3 Tips zum Kraftstoffsparen ..............5-4 Einfahrvorschriften ................5-4 Parken ....................5-5...

  • Seite 40: Wichtige Fahr- Und Bedienungshinweise

    Anlaßsperrschalter-System weise brennen; anderenfalls den Strom- Fahrer sich mit den Eigenschaften ausgerüstet ist, kann der Motor nur gestar- kreis vom YAMAHA-Händler überprüfen und der Bedienung seines Fahr- tet werden, wenn eine der folgenden Bedin- lassen. zeugs gut vertraut machen. Der gungen erfüllt ist:...

  • Seite 41: Warmen Motor Anlassen

    Ölstand kontrollieren und den Motor auf Öllecks prüfen. Erforderlichenfalls Öl nachfüllen und dann nachprüfen, ob die Warnleuchte erlischt. Falls sie weiter- brennt, das Motorrad vom YAMAHA- Händler überprüfen lassen. 6. Nach dem Anspringen des Motors den Choke-Hebel halb zurückstellen. GCA00045...

  • Seite 42: Schalten

    Wichtige Fahr- und Bedienungshinweise GC000048 GAU02941 Empfohlene Schaltpunkte (nur CH) ACHTUNG: Die nachfolgende Tabelle zeigt die empfoh- Das Fahrzeug nicht längere Zeit bei lenen Schaltpunkte beim Beschleunigen. ausgeschaltetem Motor rollen las- CF-01G sen oder abschleppen. Selbst in der Schaltpunkt Leerlaufstellung kann dies zu Schä- (km/h) den führen, da das Getriebe nur bei 1.

  • Seite 43: Tips Zum Kraftstoffsparen

    Das Fahrzeug kann voll ausgefahren wer- Last vermeiden. meiden. den. Bei längeren Standzeiten in Staus, GC000053 vor Ampeln oder Bahnschranken ACHTUNG: den Motor am besten abschalten. Drehzahlen im roten Bereich grund- sätzlich vermeiden. Bei Motorstörungen während der Einfahrzeit das Fahrzeug sofort vom YAMAHA-Händler überprüfen lassen.

  • Seite 44: Parken

    Wichtige Fahr- und Bedienungshinweise GAU00460 Parken Zum Parken den Motor abstellen und dann den Zündschlüssel abziehen. GW000058 WARNUNG Schalldämpfer und Abgaskanäle werden sehr heiß. Deshalb so par- ken, daß Kinder oder Fußgänger die heißen Teile nicht versehentlich be- rühren können. Das Motorrad nicht auf abschüssi- gem oder weichem Untergrund ab- stellen, damit es nicht umfallen...
  • Seite 45 Regelmäßige Wartung und kleinere Reparaturen Bordwerkzeug ............6-1 Bowdenzüge prüfen und schmieren ....6-23 Wartungsintervalle und Schmierdienst ....6-2 Gaszug und -drehgriff prüfen und schmieren ..6-24 Abdeckung abnehmen und montieren ....6-5 Fußbrems- und Schalthebel prüfen und schmieren ............6-24 Zündkerzen prüfen ..........6-6 Handbrems- und Kupplungshebel prüfen und Motoröl und Ölfilter ..........6-7 schmieren ............

  • Seite 46: Regelmäßige Wartung Und Kleinere Reparaturen

    GW000063 Die hier empfohlenen Zeitabstände für WARNUNG Wartung und Schmierung sollten lediglich Von YAMAHA nicht zugelassene Ände- als Richtwerte für den Normalbetrieb ange- rungen können Leistungsverluste und sehen werden. Je nach Wetterbedingun- unsicheres Fahrverhalten zur Folge ha- 1. Bordwerkzeug gen, Belastung und Einsatzgebiet können...

  • Seite 47: Wartungsintervalle Und Schmierdienst

    Die Jahresinspektion kann ausbleiben, wenn an die Stelle eine Kilometer-Inspektion tritt. Ab 50.000 km die Wartungsintervalle ab 10.000 km wiederholen. Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher vom YAMAHA-Händler verrichtet werden. CP-03G Kilometerstand (× 1.000 km)
  • Seite 48 Regelmäßige Wartung und kleinere Reparaturen Kilometerstand (× 1.000 km) Jahres- Bezeichnung Ausführung inspektion • Funktion prüfen, Flüssigkeitsstand kontrollieren, √ √ √ √ √ √ hydraulische Anlage auf Undichtigkeit prüfen. Hinterradbremse (Siehe HINWEIS auf Seite 6-4.) • Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze √...
  • Seite 49 Regelmäßige Wartung und kleinere Reparaturen Kilometerstand (× 1.000 km) Jahres- Bezeichnung Ausführung inspektion • Wechseln. √ √ √ √ √ √ Motoröl • Ölstand kontrollieren und Fahrzeug auf Undichtigkeit prüfen. √ √ √ Ölfiltereinsatz • Erneuern. Bremslichtschalter vorn √ √ √...

  • Seite 50: Abdeckung Abnehmen Und Montieren

    Regelmäßige Wartung und kleinere Reparaturen 1. Abdeckung A 1. Schraube Abdeckung montieren GAU01777 GAU01691 Abdeckung abnehmen und Abdeckung A 1. Die Abdeckung in die ursprüngliche montieren Lage bringen und dann festschrau- Abdeckung abnehmen Die hier abgebildete Abdeckung muß für ben. 1.

  • Seite 51: Zündkerzen Prüfen

    Regelmäßige Wartung und kleinere Reparaturen HINWEIS: Weisen einzelne oder sämtliche Zünd- kerzen eine stark abweichende Färbung auf, sollte die Funktion des Motors vom YAMAHA-Händler überprüft werden. 3. Die Zündkerzen auf fortgeschrittenen Abbrand der Mittelelektroden und übermäßige Ölkohleablagerungen prüfen und ggf. erneuern.

  • Seite 52: Motoröl Und Ölfilter

    Regelmäßige Wartung und kleinere Reparaturen 3. Die Zündkerze mit dem Zündkerzen- GAU04409 Motoröl und Ölfilter schlüssel festschrauben und dann Der Motorölstand sollte vor Fahrtbeginn vorschriftsmäßig festziehen. geprüft werden. Außerdem müssen in den empfohlenen Abständen (siehe dazu die Anzugsmoment Tabelle “Wartungsintervalle und Schmier- Zündkerze dienst”) das Motoröl und der Ölfiltereinsatz 17,5 Nm (1,75 m·kgf)
  • Seite 53 Regelmäßige Wartung und kleinere Reparaturen 1. Motoröl-Einfüllschraubverschluß 1. Motoröl-Ablaßschraube 1. Ölfilter-Ablaßschraube 2. Ölstand-Schauglas 2. Schraube Öl wechseln (mit/ohne Filterwechsel) 3. Maximalstand 3. Ölfilter-Gehäusedeckel 1. Den Motor anlassen, einige Minuten 4. Minimalstand lang warmfahren und dann abstellen. HINWEIS: 3. Einige Minuten bis zur Messung war- 2.
  • Seite 54 Regelmäßige Wartung und kleinere Reparaturen 8. Die Ölfilter-Ablaßschraube montieren und dann vorschriftsmäßig festziehen. Anzugsmoment Ölfilter-Ablaßschraube 7 Nm (0,7 m·kgf) 9. Die Motoröl-Ablaßschraube montieren und dann vorschriftsmäßig festziehen. 1. Ölfiltereinsatz 1. Vorsprung Anzugsmoment 2. O-Ring (× 2) 2. Nut Motoröl-Ablaßschraube 43 Nm (4,3 m·kgf) 6.
  • Seite 55 Anlassen flackert oder weiterbrennt, den Motoröl auch zur Schmierung der Motor sofort abstellen und von einem Kupplung dient, können solche YAMAHA-Händler überprüfen lassen. Zusätze zu Kupplungsrutschen führen. Öle mit einer Dieselspezifi- 12. Den Motor abstellen, den Ölstand er- kation “.../CD” oder höherwertig neut prüfen und ggf.

  • Seite 56: Luftfiltereinsatz Reinigen

    Regelmäßige Wartung und kleinere Reparaturen 1. Luftfilter-Gehäusedeckel 1. Luftfiltereinsatz 2. Schraube (× 4) 4. Den Luftfiltereinsatz herausziehen. 5. Den Filtereinsatz ausklopfen, um den GAU01070* gröbsten Schmutz und Staub zu ent- Luftfiltereinsatz reinigen fernen; dann mit Druckluft, wie in der Der Luftfiltereinsatz sollte in den empfoh- Abbildung gezeigt, den feineren Staub lenen Abständen (siehe dazu die Tabelle herausblasen.

  • Seite 57: Vergaser Einstellen

    Der Filtereinsatz muß richtig im teile der Antriebseinheit und erfordern eine Filtergehäuse sitzen. höchstgenaue Einstellung. Die meisten Den Motor niemals ohne Luftfilter Einstellarbeiten sollten dem YAMAHA- betreiben, da eindringende Staub- Händler vorbehalten bleiben, der über die partikel erhöhten Verschleiß an notwendigen Kenntnisse und Erfahrung Kolben und/oder Zylindern verur- verfügt.

  • Seite 58: Leerlaufdrehzahl Einstellen

    Zum Spiel von 3–5 mm aufweisen. Das Gaszug- spiel am Drehgriff regelmäßig prüfen und Verringern der Leerlaufdrehzahl die Einstellschraube nach b drehen. ggf. vom YAMAHA-Händler einstellen las- sen. Leerlaufdrehzahl 950–1.150 U/min HINWEIS: Falls sich die Leerlaufdrehzahl nicht wie oben beschrieben einstellen läßt, den...

  • Seite 59: Ventilspiel Einstellen

    Tabelle. digkeitsfahrt 2,50 bar) 2,90 bar) tungsintervalle und Schmierdienst”) vom GW000082 CE-07G YAMAHA-Händler geprüft und ggf. ein- WARNUNG Max. Gesamtzuladung* 203 kg gestellt werden. Den Reifenluftdruck stets bei kalten *Summe aus Fahrer, Beifahrer, Gepäck und Zubehör Reifen (d. h. Reifentemperatur ent- spricht Umgebungstemperatur) prü-...
  • Seite 60 Profiltiefe, Nägeln oder dung überschreitet. Glassplittern in der Lauffläche, rissigen Keinesfalls Gegenstände mitfüh- Flanken usw. den Reifen umgehend von ren, die während der Fahrt verrut- einem YAMAHA-Händler austauschen schen können. lassen. Schwere Lasten zum Fahrzeugmit- CE-08G telpunkt hin plazieren und das Ge-...
  • Seite 61 Michelin MACADAM90X E 180/55 ZR17 M/C (73W) und Hinterrad verwenden. Die nachfolgenden Reifen sind nach CE-14G Vorn und hinten zahlreichen Tests von der YAMAHA Reifenventil TR412 MOTOR CO., LTD. freigegeben wor- den. Bei anderen als den zugelasse- Ventilstift #9000A (Original)

  • Seite 62: Räder

    Reifen muß das Rad ausge- digkeiten riskiert werden können. Fußbremshebel-Position regelmäßig prü- wuchtet werden. Eine Reifenunwucht Hohe Geschwindigkeiten sollten fen und ggf. vom YAMAHA-Händler ein- beeinträchtigt die Fahrstabilität, ver- nur mit warmen Reifen gefahren stellen lassen. mindert den Fahrkomfort und verkürzt werden.

  • Seite 63: Hinterrad-Bremslichtschalter Einstellen

    Bremskraft und stellt ein erhebliches stellen. Sicherheitsrisiko dar. Erforderlichenfalls 1. Die Abdeckung A abnehmen; siehe 1. Hinterrad-Bremslichtschalter die Bremsen von einem YAMAHA-Händ- dazu Seite 6-5. 2. Einstellmutter ler überprüfen und entlüften lassen. 2. Den Schalter bei der Einstellung fest- halten.

  • Seite 64: Bremsbeläge Prüfen

    Bremsbeläge prüfen Brems- und Kupplungsflüssig- Scheibenbremsbeläge schnellstmöglich keitsstand prüfen Der Verschleiß der Scheibenbremsbeläge vom YAMAHA-Händler austauschen las- vorn und hinten muß in den empfohlenen Bei Flüssigkeitsmangel kann Luft in die sen. Abständen (siehe dazu die Tabelle “War- Brems- oder Kupplungsanlagen eindrin- tungsintervalle und Schmierdienst”) geprüft...
  • Seite 65 Das Mischen verschiedener befindet sich hinter der Abdeckung A; siehe mal; bei plötzlichem Absinken jedoch Bremsflüssigkeiten kann chemische dazu Seite 6-5. die Bremsanlage vom YAMAHA- Reaktionen hervorrufen, die die Händler überprüfen lassen. Folgende Vorsichtsmaßregeln beachten. Brems- oder Kupplungsfunktion Beim Ablesen des Flüssigkeitsstands beeinträchtigen.

  • Seite 66: Brems- Und Kupplungsflüssigkeit Wechseln

    Kettendurchhang prüfen dazu die Anmerkung unter der Tabelle 1. Das Motorrad auf den Hauptständer “Wartungsintervalle und Schmierdienst”) stellen. vom YAMAHA-Händler gewechselt wer- den. Außerdem müssen folgende Teile nach der angegebenen Zeitspanne, ggf. bei Undichtigkeit oder anderen Schäden a. Antriebsketten-Durchhang vom YAMAHA-Händler ausgetauscht wer- 2.
  • Seite 67 Regelmäßige Wartung und kleinere Reparaturen HINWEIS: Beide Kettenspanner jeweils gleichmäßig einstellen, damit die Ausrichtung sich nicht verstellt. Die Markierungen auf beiden Sei- ten der Schwinge dienen zum korrekten Ausrichten des Hinterrads. GC000096 ACHTUNG: Eine falsch gespannte Antriebskette verursacht erhöhten Verschleiß von Ket- 1.

  • Seite 68: Antriebskette Schmieren

    – ganz besonders, ren. Den Seilzug bei Beschädigung oder nicht zu verwenden, da sie möglicher- wenn das Motorrad oft unter staubigen Schwergängigkeit vom YAMAHA-Händler weise Lösungsmittel enthalten, die die Bedingungen oder im Regen gefahren erneuern lassen. O-Ringe beschädigen können.

  • Seite 69: Gaszug Und -Drehgriff Prüfen Und Schmieren

    Regelmäßige Wartung und kleinere Reparaturen GAU04034 Gaszug und -drehgriff prüfen und schmieren Die Funktion des Gasdrehgriffs sollte vor Fahrtbeginn geprüft werden. Außerdem muß in den empfohlenen Abständen (siehe dazu die Tabelle “Wartungsintervalle und Schmierdienst”) der Gaszug geschmiert bzw. erneuert werden. GAU03370 GAU03164 Fußbrems- und Schalthebel...

  • Seite 70: Haupt- Und Seitenständer Prüfen Und Schmieren

    Die Standrohre auf Riefen und andere Vor Fahrtantritt prüfen, ob sich die Ständer Beschädigungen, die Gabeldichtringe auf leicht ein- und ausklappen lassen und ggf. Öllecks prüfen. die Klappmechanismen schmieren. GW000114 WARNUNG Falls Haupt- oder Seitenständer klem- men, diese vom YAMAHA-Händler in- stand setzen lassen. 6-25...

  • Seite 71: Lenkung Prüfen

    Lenker mehrmals einfedern und prüfen, ob sie leichtgängig ein- und ausfedert. GC000098 ACHTUNG: Falls die Teleskopgabel nicht gleichmä- ßig ein- und ausfedert oder irgendwel- che Schäden festgestellt werden, das Fahrzeug von einem YAMAHA-Händler überprüfen lassen. 6-26...

  • Seite 72: Radlager Prüfen Und Warten

    GC000101 Batterien stets einen geeigneten Au- Rad nicht leichtgängig dreht, die Rad- ACHTUNG: genschutz tragen. Augen, Haut und lager von einem YAMAHA-Händler über- Unter keinen Umständen die Verschluß- Kleidung unter keinen Umständen prüfen lassen. kappen entfernen, da dies die Batterie mit Batteriesäure in Berührung brin-...
  • Seite 73 Zustand führt der Bat- Bei Entladung die Batterie so bald wie mög- terie bleibende Schäden zu. lich von einem YAMAHA-Händler aufladen Zum Laden der wartungsfreien Bat- lassen. Beachten Sie, daß die Batterie sich terie ist ein spezielles Ladegerät nö- durch die Zuschaltung elektrischer Neben- tig (Konstantstromstärke und/oder...

  • Seite 74: Sicherung Wechseln

    Eine Sicherung, falls sie durchgebrannt ist, 4. Falls die neue Sicherung sofort wieder folgendermaßen erneuern. durchbrennt, die elektrische Anlage 1. Die Zündung sowie den Schalter des von einem YAMAHA-Händler über- betroffenen Stromkreises ausschal- prüfen lassen. ten. 2. Die durchgebrannte Sicherung her-...
  • Seite 75 Verdünner angefeuchteten Tuch entfer- abgekühlt ist. nen. 4. Die neue Scheinwerferlampe ein- 5. Die Lampenschutzkappe und dann setzen und mit dem Lampenhalter den Scheinwerfer-Steckverbinder auf- sichern. setzen. 6. Den Scheinwerfereinsatz festschrau- ben. 7. Den Scheinwerfer ggf. vom YAMAHA- Händler einstellen lassen. 6-30...

  • Seite 76: Rücklicht-/Bremslichtlampe Auswechseln

    Regelmäßige Wartung und kleinere Reparaturen 1. Fassung 1. Schraube 1. Blinkerlampe 2. Die defekte Lampe hineindrücken und GAU04411 GAU03497 Rücklicht-/Bremslichtlampe Blinkerlampe auswechseln im Gegenuhrzeigersinn herausdre- auswechseln 1. Die Blinker-Streuscheibe abschrau- hen. ben. 1. Die Sitzbank abnehmen; siehe dazu 3. Die neue Lampe in die Fassung hin- Seite 3-11.

  • Seite 77: Vorderrad

    WARNUNG Bei demontierten Bremssätteln auf kei- Wartungsarbeiten an den Rädern nen Fall die Bremse betätigen, da sonst sollten grundsätzlich von einem die Bremsbeläge aneinandergedrückt YAMAHA-Händler durchgeführt werden. werden. 4. Die Vorderachs-Klemmschraube und Das Fahrzeug sicher abstützen, dann die Radachse lockern.
  • Seite 78 Regelmäßige Wartung und kleinere Reparaturen 5. Die Bremsschlauchhalter festschrau- ben. 6. Das Motorrad vom Hauptständer her- ablassen. 7. Die Radachse, dann die Vorderachs- Klemmschraube und die Bremssattel- Schrauben vorschriftsmäßig anzie- hen. Anzugsmoment 1. Nase Radachse 72 Nm (7,2 m·kgf) 2. Das Rad zwischen den Gabelholmen GAU04360 Vorderachs-Klemmschraube Vorderrad einbauen...

  • Seite 79: Hinterrad

    Wartungsarbeiten an den Rädern stellen. 5. Die Kontermuttern lockern und dann sollten grundsätzlich von einem die Einstellschraube beider Ketten- YAMAHA-Händler durchgeführt spanner ganz nach a drehen. werden. 6. Das Hinterrad nach vorn drücken und Das Fahrzeug sicher abstützen, da- dann die Antriebskette vom Kettenrad mit es nicht umfallen kann.
  • Seite 80 Regelmäßige Wartung und kleinere Reparaturen GAU03895 7. Die folgenden Teile vorschriftsmäßig HINWEIS: Hinterrad einbauen anziehen. Die Antriebskette muß für den Ein- und 1. Das Rad und die Bremssattelhalte- Ausbau des Hinterrads nicht aufgetrennt rung in die ursprüngliche Lage brin- werden. Anzugsmoment gen.

  • Seite 81: Fehlersuche

    Know-how, die Werkzeuge und die Erfahrung für eine optimale War- tung. Ausschließlich YAMAHA-Originalersatz- teile verwenden. Ersatzteile anderer Her- steller mögen zwar so aussehen wie YAMAHA-Teile, bieten aber nur selten die gleiche Qualität und Lebensdauer, was erhöhte Reparaturkosten zur Folge hat. 6-36...

  • Seite 82: Fehlersuchdiagramm

    Tank leer Kraftstoff tanken. Verdichtung prüfen. 2. Verdichtung Verdichtung vorhanden Zündung prüfen. E-Starter betätigen. Kein Verdichtung Vom YAMAHA-Händler prüfen lassen. 3. Zündung Mit trockenem Lappen sauberwischen Gasdrehgriff halb öffnen und E-Starter und Elektrodenabstand korrigieren bzw. Feucht betätigen. Zündkerzen erneuern. Zünderzen heraus- schrauben und Elektroden prüfen.

  • Seite 83: Pflege Und Lagerung

    Pflege und Lagerung Motorradpflege – eine Investition, die sich lohnt! ......7-1 Lagerung ................... 7-4...

  • Seite 84: Motorradpflege - Eine Investition, Die Sich Lohnt

    Auf keinen Fall dürfen konnte Pflege allerdings viel tun. Außerdem sie bei Drahtspeichenrädern zum z. B. durch verkrustetes Motoröl ver- sollten Sie eines bedenken: YAMAHA kann Einsatz kommen. Wenn Sie solche unreinigt sind, nur dann einen Kalt- eine Gewährleistung nur dann überneh-...
  • Seite 85 Reinigungsmittel, Lösungsmittel, ein harter Schwamm kann Kratzer Regenfahrt im Frühjahr sollten Sie Ihre Benzin, Rostschutz- oder -entfer- verursachen. Kunststoffreiniger vor YAMAHA folgendermaßen behandeln. nungsmittel, Brems- oder Kühlflüs- dem ersten Einsatz am besten an HINWEIS: sigkeit, Batteriesäure. einer nicht im Blickfeld liegenden...
  • Seite 86 HINWEIS: Kurven einfahren. 4. Alle metallischen Oberflächen müs- Produktempfehlungen erhalten Sie bei sen unbedingt vor Korrosion ge- Ihrem YAMAHA-Händler. schützt werden, auch wenn sie ver- chromt, vernickelt, eloxiert oder auf eine andere Art oberflächenvergütet sind. Dies kann mit Sprühwachs oder Sprühöl erfolgen.
  • Seite 87 Pflege und Lagerung Lagerung Stillegung a) Die Zündkerzenstecker abziehen und Möchten Sie Ihr Motorrad für mehr als zwei dann die Zündkerzen herausschrau- Monate aus dem Verkehr ziehen, sollten ben. Kurzzeitiges Abstellen folgende Schutzvorkehrungen getroffen b) Je etwa einen Teelöffel Motoröl durch Das Motorrad sollte stets kühl und trocken werden, um Schäden und Korrosion zu die Kerzenbohrungen einfließen las-...
  • Seite 88 Pflege und Lagerung 6. Sämtliche Seilzüge sowie alle Hebel- 9. Die Batterie ausbauen, kühl und trok- und Ständer-Drehpunkte ölen. ken lagern, jeden Monat prüfen und 7. Den Luftdruck der Reifen kontrollieren ggf. aufladen. Temperaturen unter und ggf. korrigieren. Anschließend 0 °C und über 30 °C sind zu vermei- das Motorrad so aufbocken, daß...

  • Seite 89: Technische Daten

    Technische Daten Technische Daten ................8-1 Umrechnungstabelle ................. 8-5...
  • Seite 90 T echnische Daten GAU01038 Technische Daten CS-01G Motoröl Modell XJR1300 Abmessungen Sorte (Viskosität) -20 -10 10 20 30 40 50 ˚C Gesamtlänge 2.175 mm (nicht N, S) SAE 10W-30 2.250 mm (nur N, S) Gesamtbreite 775 mm SAE 10W-40 Gesamthöhe 1.115 mm...
  • Seite 91 Technische Daten Luftfilter Trockenelement Getriebeabstufung Kraftstoff 1. Gang 2,857 Sorte Bleifreies Normalbenzin 2. Gang 2,000 Tankvolumen (Gesamtinhalt) 21 L 3. Gang 1,571 Davon Reserve ca. 4,5 L 4. Gang 1,292 Vergaser 5. Gang 1,115 Modell MIKUNI Fahrwerk Typ × Anzahl BSR37 ×...
  • Seite 92 Technische Daten Max. Gesamtzuladung* 203 kg Bremsanlage Reifenluftdruck Vorn (bei kaltem Reifen) Bauart Doppelscheibenbremse Bis 90 kg* Betätigung Handbremshebel (rechts) Vorn 250 kPa (2,50 kgf/cm , 2,50 bar) Bremsflüssigkeit DOT 4 Hinten 250 kPa (2,50 kgf/cm , 2,50 bar) Hinten 90 kg–Maximum* Bauart Einscheibenbremse...
  • Seite 93 Technische Daten Elektrische Anlage Signalanlagensicherung 15 A Zündsystem digitale Transistorzündanlage Zündungssicherung 15 A Lichtmaschine Blinkersicherung 15 A Bauart Drehstromgenerator mit Elektro- magnet Leistung 13,5 V; 28 A bei 5.000 U/min Batterie GT14B-4 Bezeichnung (Span- nung, Kapazität) 12 V, 12 Ah Scheinwerfer Halogenlampe Lampen (Bezeichnung ×...
  • Seite 94 Technische Daten GAU03941 Umrechnungstabelle CS-03G Umrechnungstabelle In dieser Betriebsanleitung werden bei der Angabe von SI-Maßsystem in englisches Zoll-Maßsystem technischen Daten grundsätzlich die metrischen bzw. Umwandlungs- SI-Einheit Englische Einheit Koeffizient SI-Einheiten verwendet. × m·kgf 7,233 ft·lbf × m·kgf 86,794 in·lbf Drehmoment ×...
  • Seite 95 Fahrzeugidentifizierung Eintragungsfelder für Identifizierungsnummern ........ 9-1 Schlüssel-Identifizierungsnummer ............ 9-1 Fahrzeug-Identifizierungsnummer ............. 9-1 Modellcode-Information ..............9-2...

  • Seite 96: Fahrzeugidentifizierung

    F ahrzeugidentifizierung GAU01039 GAU02944 Eintragungsfelder für Identifizie- rungsnummern Bitte übertragen Sie die Schlüssel- und Fahrzeug-Identifizierungsnummern sowie die Modellcode-Information in die dafür vorgesehenen Felder, da diese für die Bestellung von Ersatzteilen und -schlüs- seln sowie bei einer Diebstahlmeldung benötigt werden. 1. Schlüssel-Identifizierungsnummer 1.

  • Seite 97: Modellcode-Information

    1. Modellcode-Information GAU01050 Modellcode-Information Das Modellcode-Klebeschild ist an der gezeigten Stelle auf dem Rahmen unter der Sitzbank angebracht; siehe dazu Seite 3-11. Übertragen Sie Codenummer und Info-Kürzel in die vorgesehenen Felder. Diese Informationen benötigen Sie zur Ersatzteil-Bestellung bei Ihrem YAMAHA-Händler.
  • Seite 98 Index Federbeine einstellen ......3-15 Kraftstoff sparen, Tips ......5-4 Fehlersuchdiagramm......6-37 Kraftstofftank-Belüftungsschlauch ..3-10 Abblendschalter ........3-4 Fehlersuche .......... 6-36 Kraftstofftank-Verschluß......3-8 Abdeckung abnehmen, montieren ...6-5 Fernlicht-Kontrolleuchte......3-2 Kupplungshebel ........3-5 Ablagefach..........3-13 Fußbremshebel ........3-7 Anlassen (kalten Motor) ......5-1 Fußbremshebel-Position einstellen..6-17 Anlassen (warmen Motor) ......5-2 Lagerung..........7-4 Fußbrems- u.
  • Seite 99 Index Schalten ..........5-3 Zündkerzen prüfen ........6-6 Schaltpunkte (nur CH) ......5-3 Zünd-/Lenkschloß ........3-1 Scheinwerferlampe auswechseln ..6-29 Zündunterbrechungs- u. Anlaßsperr- Schlüssel-Identifizierungsnummer ... 9-1 schalter-System ........3-17 Seitenständer ........3-17 Sicherheit ..........1-1 Sicherung wechseln ......6-29 Sitzbank ..........3-11 Spanngurt-Halterungen ......
