Schließen Sie den Netzstecker nicht an die Wandsteckdose an, bevor alle Anschlüsse hergestellt sind.

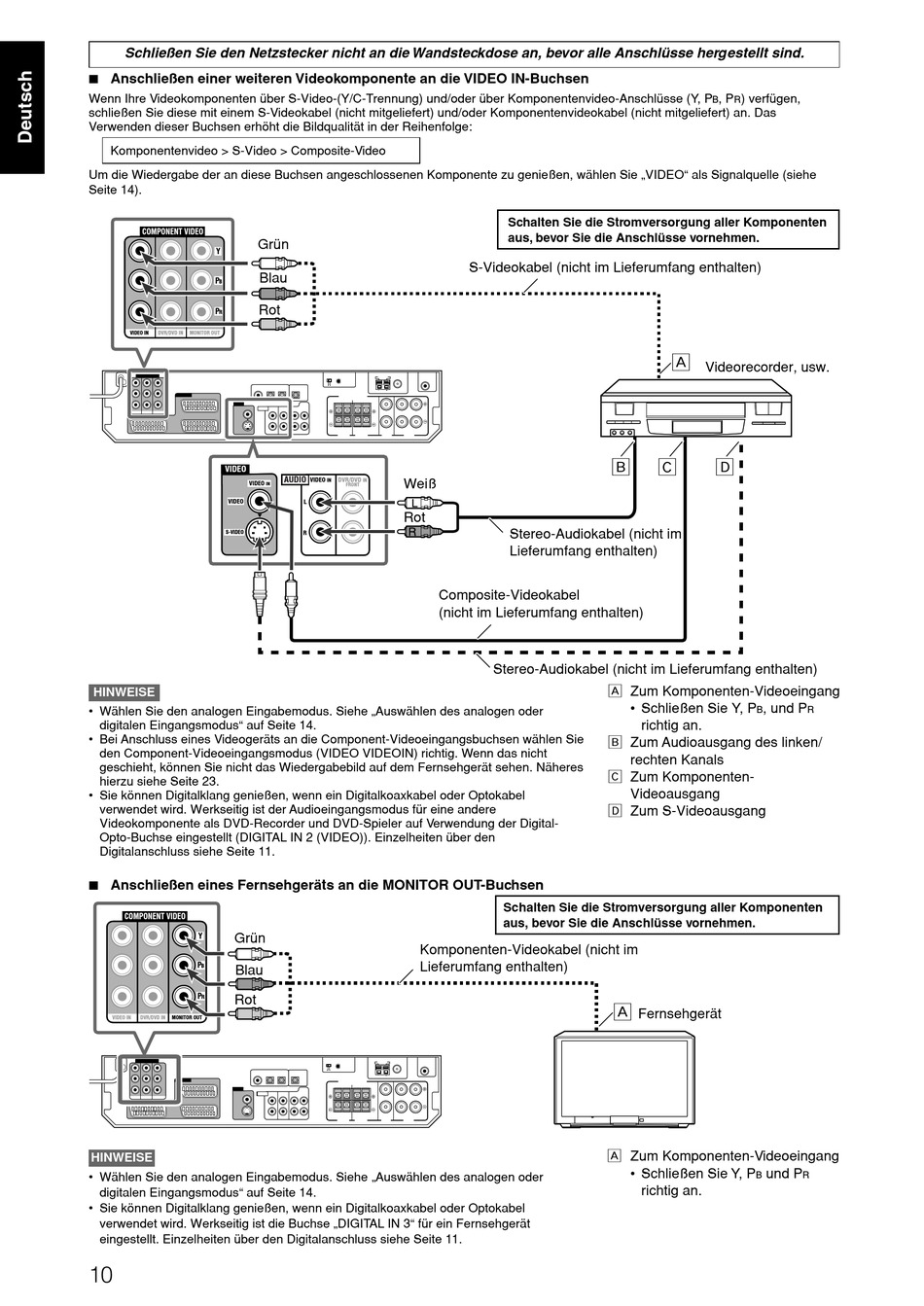

7 Anschließen einer weiteren Videokomponente an die VIDEO IN-Buchsen
Wenn Ihre Videokomponenten über S-Video-(Y/C-Trennung) und/oder über Komponentenvideo-Anschlüsse (Y, P
schließen Sie diese mit einem S-Videokabel (nicht mitgeliefert) und/oder Komponentenvideokabel (nicht mitgeliefert) an. Das
Verwenden dieser Buchsen erhöht die Bildqualität in der Reihenfolge:
Komponentenvideo > S-Video > Composite-Video
Um die Wiedergabe der an diese Buchsen angeschlossenen Komponente zu genießen, wählen Sie „VIDEO" als Signalquelle (siehe
Seite 14).
COMPONENT VIDEO
Grün
Y
Blau
P
B
Rot
P
R
VIDEO IN DVR/DVD IN MONITOR OUT
VIDEO
VIDEO
VIDEO
S-VIDEO
HINWEISE
• Wählen Sie den analogen Eingabemodus. Siehe „Auswählen des analogen oder
digitalen Eingangsmodus" auf Seite 14.
• Bei Anschluss eines Videogeräts an die Component-Videoeingangsbuchsen wählen Sie
den Component-Videoeingangsmodus (VIDEO VIDEOIN) richtig. Wenn das nicht
geschieht, können Sie nicht das Wiedergabebild auf dem Fernsehgerät sehen. Näheres
hierzu siehe Seite 23.
• Sie können Digitalklang genießen, wenn ein Digitalkoaxkabel oder Optokabel
verwendet wird. Werkseitig ist der Audioeingangsmodus für eine andere
Videokomponente als DVD-Recorder und DVD-Spieler auf Verwendung der Digital-
Opto-Buchse eingestellt (DIGITAL IN 2 (VIDEO)). Einzelheiten über den
Digitalanschluss siehe Seite 11.
7 Anschließen eines Fernsehgeräts an die MONITOR OUT-Buchsen
COMPONENT VIDEO
Y Grün
P
B
Blau
P
Rot
R
VIDEO IN DVR/DVD IN MONITOR OUT
HINWEISE
• Wählen Sie den analogen Eingabemodus. Siehe „Auswählen des analogen oder
digitalen Eingangsmodus" auf Seite 14.
• Sie können Digitalklang genießen, wenn ein Digitalkoaxkabel oder Optokabel
verwendet wird. Werkseitig ist die Buchse „DIGITAL IN 3" für ein Fernsehgerät
eingestellt. Einzelheiten über den Digitalanschluss siehe Seite 11.
10
AUDIO
DVR/DVD
VIDEO IN
IN Weiß
IN
FRONT
L
Rot
R
Composite-Videokabel
(nicht im Lieferumfang enthalten)
Komponenten-Videokabel (nicht im
Lieferumfang enthalten)
Schalten Sie die Stromversorgung aller Komponenten
aus, bevor Sie die Anschlüsse vornehmen.
S-Videokabel (nicht im Lieferumfang enthalten)
ı
Stereo-Audiokabel (nicht im
Lieferumfang enthalten)
Stereo-Audiokabel (nicht im Lieferumfang enthalten)
Å Zum Komponenten-Videoeingang
• Schließen Sie Y, P
richtig an.
ı Zum Audioausgang des linken/
rechten Kanals
Ç Zum Komponenten-
Videoausgang
Î Zum S-Videoausgang
Schalten Sie die Stromversorgung aller Komponenten
aus, bevor Sie die Anschlüsse vornehmen.
Å
Fernsehgerät
Å Zum Komponenten-Videoeingang
• Schließen Sie Y, P
richtig an.
, P ) verfügen,
B R
Å
Videorecorder, usw.
Å
Ç Î
, und P
B R
