JVC RX-D301S Bedienungsanleitung Seite 13

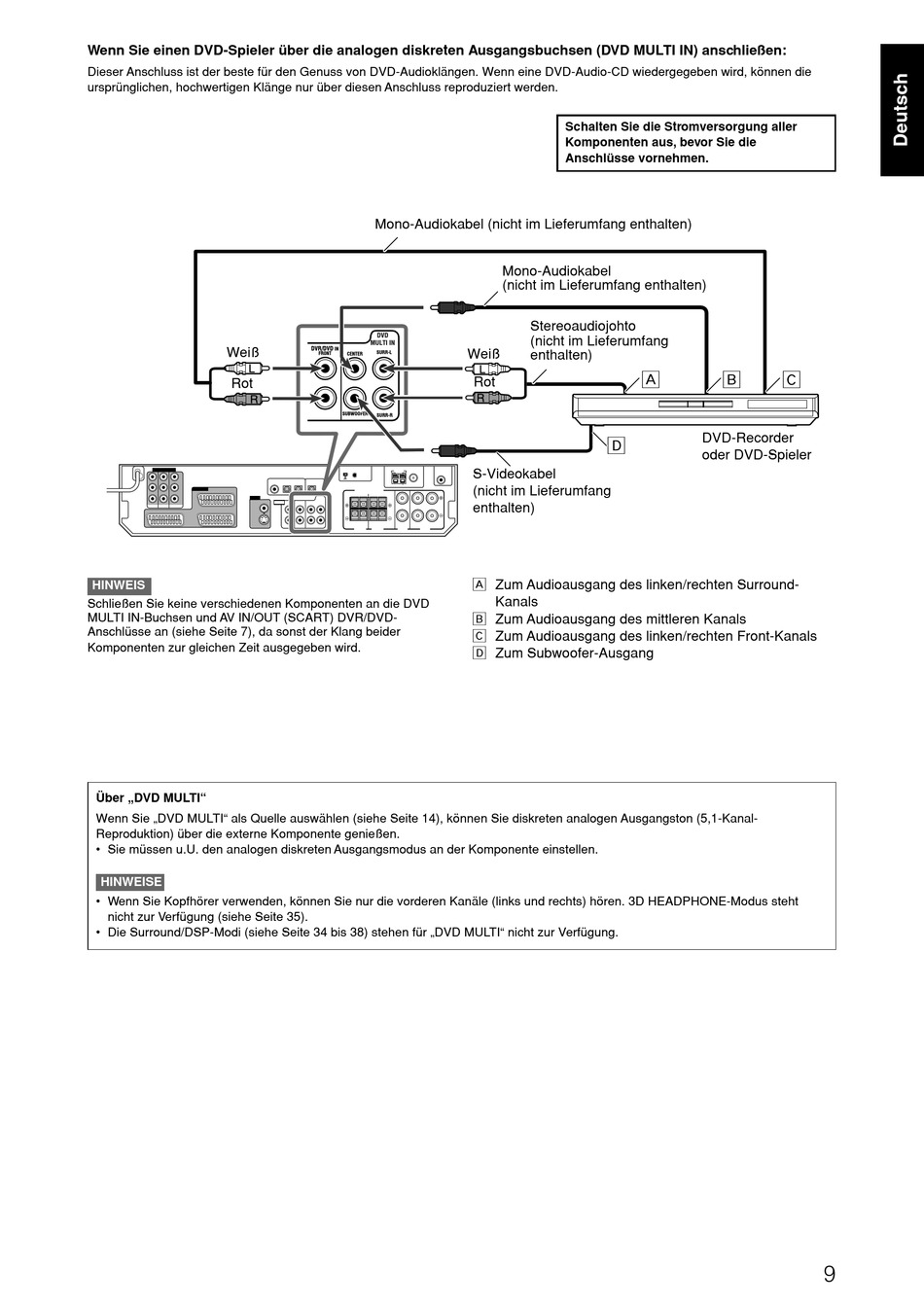

Wenn Sie einen DVD-Spieler über die analogen diskreten Ausgangsbuchsen (DVD MULTI IN) anschließen:
Dieser Anschluss ist der beste für den Genuss von DVD-Audioklängen. Wenn eine DVD-Audio-CD wiedergegeben wird, können die
ursprünglichen, hochwertigen Klänge nur über diesen Anschluss reproduziert werden.
Weiß
Rot
HINWEIS
Schließen Sie keine verschiedenen Komponenten an die DVD
MULTI IN-Buchsen und AV IN/OUT (SCART) DVR/DVD-
Anschlüsse an (siehe Seite 7), da sonst der Klang beider
Komponenten zur gleichen Zeit ausgegeben wird.
Über „DVD MULTI"
Wenn Sie „DVD MULTI" als Quelle auswählen (siehe Seite 14), können Sie diskreten analogen Ausgangston (5,1-Kanal-
Reproduktion) über die externe Komponente genießen.
• Sie müssen u.U. den analogen diskreten Ausgangsmodus an der Komponente einstellen.
HINWEISE
• Wenn Sie Kopfhörer verwenden, können Sie nur die vorderen Kanäle (links und rechts) hören. 3D HEADPHONE-Modus steht
nicht zur Verfügung (siehe Seite 35).
• Die Surround/DSP-Modi (siehe Seite 34 bis 38) stehen für „DVD MULTI" nicht zur Verfügung.
Mono-Audiokabel (nicht im Lieferumfang enthalten)
DVD
MULTI IN
DVR/DVD
IN
Weiß
SURR-L
FRONT CENTER
Rot
SUBWOOFER
SURR-R
S-Videokabel
(nicht im Lieferumfang
enthalten)
Å Zum Audioausgang des linken/rechten Surround-
ı Zum Audioausgang des mittleren Kanals
Ç Zum Audioausgang des linken/rechten Front-Kanals
Î Zum Subwoofer-Ausgang
Schalten Sie die Stromversorgung aller
Komponenten aus, bevor Sie die
Anschlüsse vornehmen.
Mono-Audiokabel
(nicht im Lieferumfang enthalten)
Stereoaudiojohto
(nicht im Lieferumfang
enthalten)
Å
Î
Kanals
ı Ç
DVD-Recorder
oder DVD-Spieler
9
