3.4

Climate 9000i

3.4.1

Installationsschema

1 2
≥ 50
≥ 100
≥ 200
≥ 254

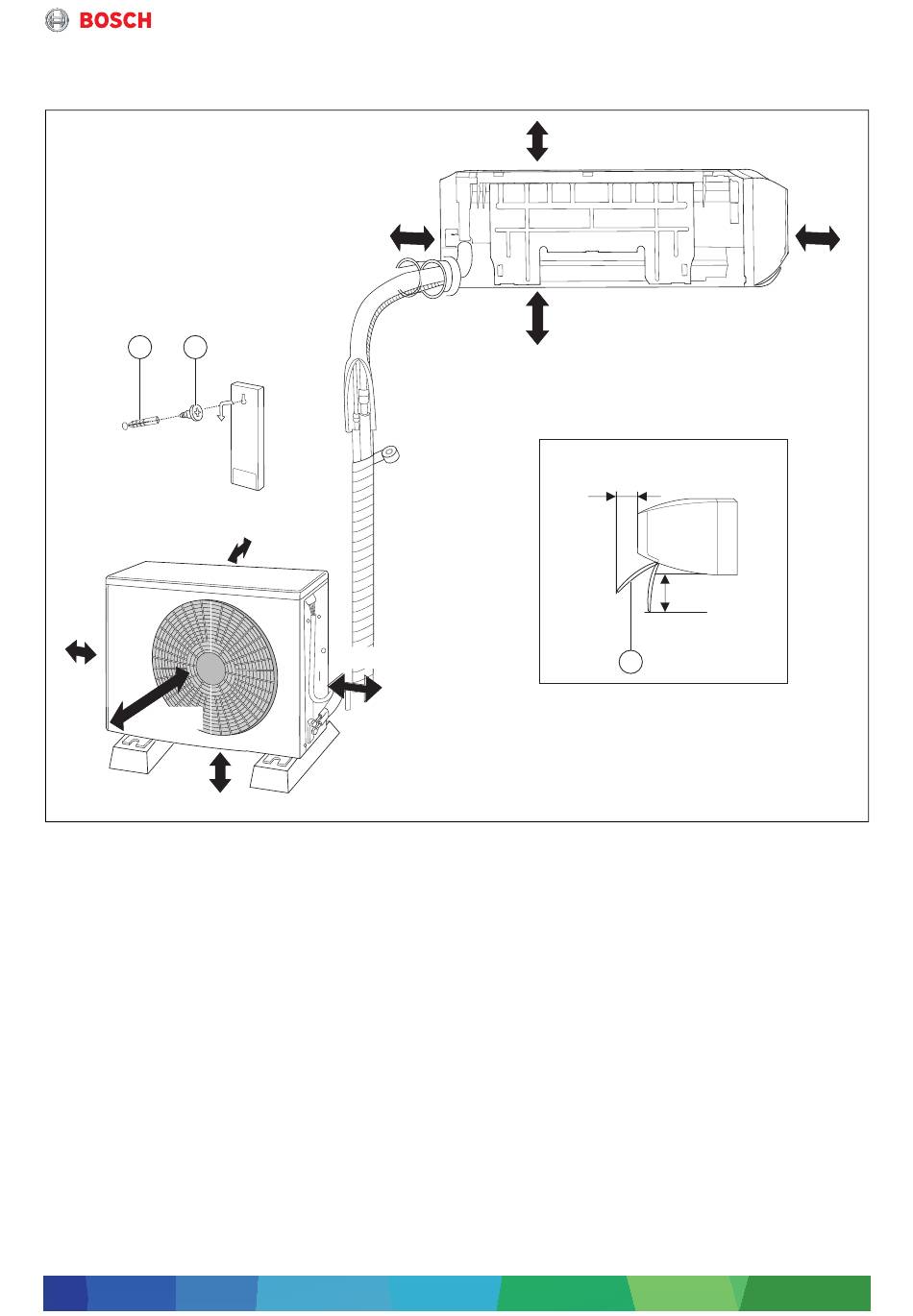

Bild 2 Installationsschema (Maße in mm)
[1] Dübel (Lieferumfang)
[2] Schraube (Lieferumfang)
[3] Luftleitblech
* Länger als 100 mm empfohlen
Climate 6000i...9000i – 6721822578 (2020/06)
≥ 50
≥ 200
Anforderungen an den Aufstellort
≥ 50 *
≥ 120
≥ 50
≥ 190
3
≥ 50
0010030700-002
5
