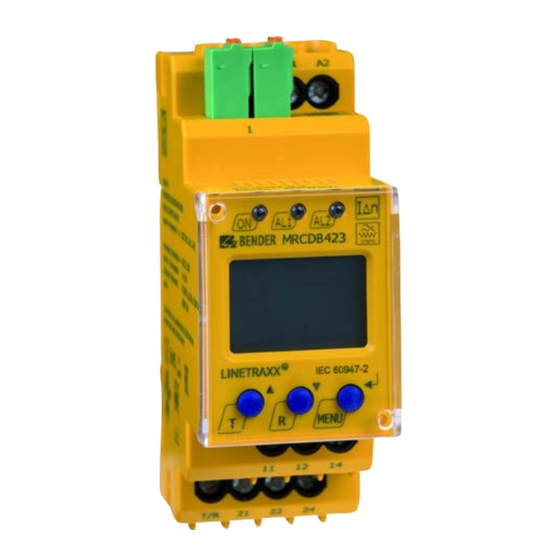

Bender LINETRAXX MRCDB423 Handbuch
Modulares fehlerstromgerät für den zusätzlichen schutz, schutz vor indirektem berühren in geerdeten tn- und tt-systemen
Vorschau ausblenden
Andere Handbücher für LINETRAXX MRCDB423:
- Handbuch (17 Seiten) ,
- Kurzanleitung (4 Seiten)
Verwandte Anleitungen für Bender LINETRAXX MRCDB423
Inhaltszusammenfassung für Bender LINETRAXX MRCDB423
- Seite 1 LINETRAXX® MRCDB423 Modulares Fehlerstromgerät Typ B für den zusätzlichen Schutz (Schutz vor indirektem Berühren) in geerdeten Systemen (TN- und TT-Systemen) Handbuch DE MRCDB423_D00396_01_M_XXDE / 06.2021...
-
Seite 2: Inhaltsverzeichnis
1.3 Zeichen und Symbole ........................3 1.4 Schulungen und Seminare ......................3 1.5 Lieferbedingungen .........................3 1.6 Kontrolle, Transport und Lagerung ..................4 1.7 Gewährleistung und Haftung .....................4 1.8 Entsorgung von Bender Geräten ....................4 1.9 Sicherheit ............................5 1.10 Bestimmungsgemäße Verwendung ..................5 Funktion ....................6 2.1 Gerätemerkmale ..........................6 2.2 Funktionsbeschreibung ........................6... -
Seite 3: Allgemeine Hinweise
Element blinkt Schulungen und Seminare www.bender.de -> Fachwissen -> Seminare. Lieferbedingungen Es gelten die Liefer- und Zahlungsbedingungen der Firma Bender. Sie sind gedruckt oder als Datei bei Bender erhältlich. Für Softwareprodukte gilt: „Softwareklausel zur Überlassung von Standard-Software als Teil von Lieferungen, Ergänzung und Änderung der Allgemeinen Lieferbedingungen für Erzeugnisse und... -
Seite 4: Kontrolle, Transport Und Lagerung
• Eigenmächtigen baulichen Veränderungen am Gerät. • Nichtbeachten der technischen Daten. • Unsachgemäß durchgeführten Reparaturen • Verwendung von Zubehör und Ersatzteilen, die Bender nicht empfiehlt • Katastrophenfällen durch Fremdkörpereinwirkung und höhere Gewalt. • Montage und Installation mit nicht empfohlenen Gerätekombinationen. -
Seite 5: Sicherheit
LINETRAXX® MRCDB423 Sicherheit Die Verwendung des Geräts außerhalb der Bundesrepublik Deutschland unterliegt den am Einsatzort geltenden Normen und Regeln. Innerhalb Europas gilt die europäische Norm EN 50110. ! Lebensgefahr durch Stromschlag! Bei Berühren von unter Spannung stehen- efahr den Anlagenteilen besteht die Gefahr –... -
Seite 6: Funktion
Funktion Funktion Gerätemerkmale • Allstromsensitives MRCD Typ B nach IEC 60947-2 Annex M • Ansprechcharakteristik Typ B nach IEC 60755 • Effektivwertmessung des Differenzstromes • Anzeige von Alarm und Vorwarnung am Display und über LEDs • Ausgabe von Alarm und Vorwarnung über Relais (K1/K2) •... -
Seite 7: Standardanzeige
Während des Drückens der Test-Taste „T“ werden alle für dieses Gerät verfügbaren Display- Elemente angezeigt. Funktionsstörung Liegt eine interne Funktionsstörung vor, blinken alle 3 LEDs. Das Display zeigt einen Fehlercode (E.01…E.32). In solchen Fällen wenden Sie sich bitte an den Bender Service. MRCDB423_D00396_01_M_XXDE / 06.2021... -
Seite 8: Verzögerungszeiten T Und T
Funktion Verzögerungszeiten t und t Die nachfolgend beschriebenen Zeiten t und t verzögern die Signalisierung von Vorwarnung und Hauptalarm über LEDs und die Ausgangsrelais. 2.7.1 Anlaufverzögerung t Nach Zuschalten der Versorgungsspannung U befindet sich das Gerät im Alarmzustand, sodass die Ausgangsrelais K1 und K2 geöffnet sind und somit die Anlage abgeschaltet ist. Dieser Parameter ist nicht einstellbar. -
Seite 9: Maße Und Montage
LINETRAXX® MRCDB423 Maße und Montage Abmessungen 67,5 Abb. 3–1 Maße in mm Montage Click & Click! Variante A: Montage auf Hutschiene Variante B: Schraubbefestigung Die Frontplattenabdeckung ist an der mit einem Pfeil gekennzeichneten unteren Seite aufzuklap- pen. MRCDB423_D00396_01_M_XXDE / 06.2021... -
Seite 10: Anschluss
Anschluss Anschluss ! Lebensgefahr durch elektrischen Strom! Das Berühren von unter Spannung efahr stehenden Anlagenteilen kann tödliche Verletzungen zur Folge haben. Sorgen Sie für Spannungsfreiheit im Montagebereich und beachten Sie die Regeln für das Arbeiten an elektrischen Anlagen. F 6A >... -
Seite 11: Bedienung Und Einstellung
LINETRAXX® MRCDB423 Bedienung und Einstellung Funktion der Bedienelemente Gerätefront Element Funktion leuchtet konstant: Betriebs-LED, ON (grün) blinkt: Systemfehler oder Störung der Anschlussüberwachung ∆n LED Alarm leuchtet (gelb): Ansprechwert I Δn1 LED TRIP leuchtet (gelb): Ansprechwert I Δn2 13 mA fließen durch den Messstromwandler, 13 mA Fehlerspeicher aktiv Standardanzeige: (>... -
Seite 12: Standardanzeige
Bedienung und Einstellung Standardanzeige In der Standardanzeige zeigt das Gerät im laufenden Betrieb wechselnd folgende Informationen eingestellte aktueller Messwert eingestellter Ansprechwert Ansprechverzögerungszeit > Menüstruktur . . . > > Test P I N Parametereingabe Reset Einstellbereiche und Werkseinstellungen Menü Parameter Beschreibung Bereich Werkseinstellung... -
Seite 13: Parametereingabe
LINETRAXX® MRCDB423 Parametereingabe 5.7.1 Menü Idn Einstellung der Ansprechwerte für den Alarm Idn (mA) und die Vorwarnung (%) > > > > > > 5.7.2 Menü t Einstellung der Ansprechverzögerungszeiten t und t MRCDB423_D00396_01_M_XXDE / 06.2021... - Seite 14 Bedienung und Einstellung 5.7.3 Menü SEt Zurücksetzen auf Werkseinstellung System 5.7.4 Menü InF Das Menü zeigt die Softwareversion des Gerätes an. Der erste Durchlauf ist automatisch, danach lassen sich alle Zeichen mit der T-Taste (zurück) und der R-Taste (vor) anzeigen. ESC kehrt zurück zur Menüauswahl.
-
Seite 15: Messtromwandler
LINETRAXX® MRCDB423 CTBCx Messtromwandler CTUB101 Die Messstromwandler der Serie CTUB101-CTBC… setzen AC- und DC-Ströme in Verbindung mit den MRCDs in ein auswertbares Messsignal um. Sie können in DC, AC und 3(N)AC-Systemen ein- gesetzt werden. Die geschirmten Messstromwandler der Serie CTUB101-CTBC…P verfügen zu- S1(k) S2(l) sätzlich über einen magnetischen Vollschirm zur Vermeidung von Fehlauslösungen durch externe +12V... -
Seite 16: Befestigung
Messtromwandler Befestigung CTBC20(P) 31,4 2 x ø 5,5 CTBC35(P) 49,8 2 x ø 5,5 CTBC60(P) 3 x ø 6,5 CTBC120(P) 103 4 x ø 6,5 CTBC210(P) 180 4 x ø 6,5 CTBC20(P), CTBC35(P) CTBC60(P) CTBC120(P) ... CTBC210(P) Montagehinweise P1 (K): YE P2 (L): GY Alle stromführenden Leitungen/Leiter müssen gemeinsam Eine Biegung der Primärleiter darf erst ab dem angegebenen... -
Seite 17: Technische Daten
LINETRAXX® MRCDB423 Technische Daten Isolationskoordination nach IEC 60664-1/ Anzeigen, Speicher Anzeigebereich Messwert AC/DC ........0…6 A IEC 60664-3 Anzeigeabweichung vom Messwert ..... ±17,5 % / ±2 digit MRCDB423-D-1: Messwertspeicher für Alarmwert ....Datensatz Messwerte Bemessungsspannung ............100 V Passwort ..........off / 000…999 (000)* Überspannungskategorie/Verschmutzungsgrad .... -
Seite 18: Bestellangaben
Technische Daten Sonstiges Betriebsart .............. Dauerbetrieb Gebrauchslage ...........displayorientiert Schutzart Einbauten (IEC 60529)...........IP30 Schutzart Klemmen (IEC 60529) ...........IP20 Gehäusematerial ............ Polycarbonat Entflammbarkeitsklasse ..........UL94V-0 Schnellbefestigung auf Hutprofilschiene ..... IEC 60715 Schraubbefestigung ....... 2 x M4 mit Montageclip Gewicht ................≤ 150 g Bestellangaben MRDCB423-D-1 MRDCB423-D-2... -
Seite 19: Fehlercodes
Selbsttests (Test-Taste „T“) und anschließendem Betätigen der Reset-Taste „R“ E. … Bei Fehlercodes > 02 Maßnahme: – Reset durchführen. Gerät auf die Werkseinstellung zurücksetzen. Der Fehlercode löscht sich nach Beseitigung des Fehlers selbsttätig. Falls der Fehler weiter besteht, Kontakt zum Bender-Service aufnehmen. Änderungshistorie Datum Dokumentenversion Softwarestand Änderungen 06/2021 V 1.03... - Seite 20 Nachdruck und Vervielfältigung Reprinting and duplicating nur mit Genehmigung des Herausgebers. only with permission of the publisher. Bender GmbH & Co. KG Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Deutschland PO Box 1161 • 35301 Grünberg • Germany Londorfer Str.
