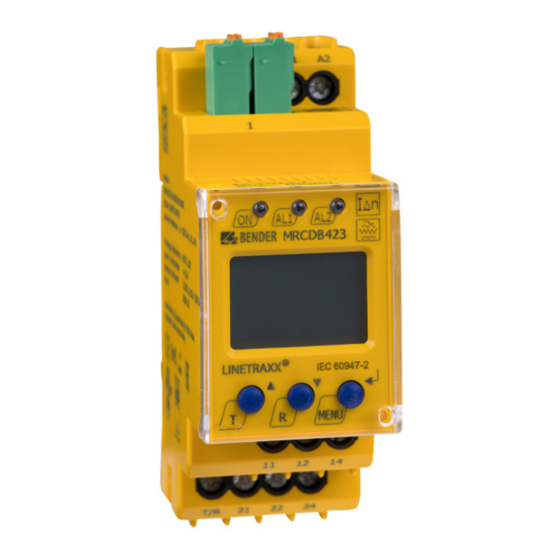

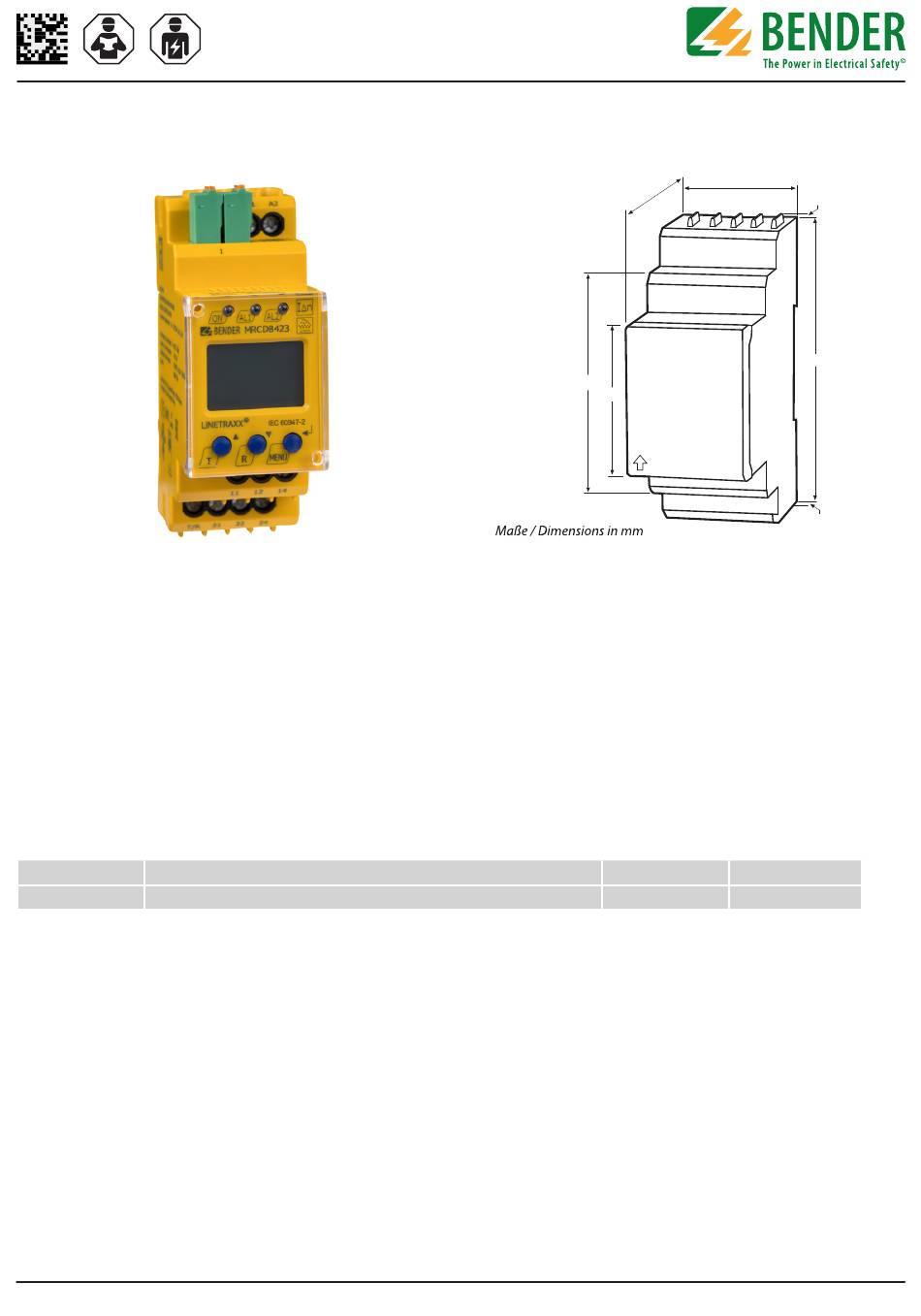

MRCDB423
Allstromsensitives modulares Fehlerstromgerät
i
Bestandteil der Gerätedokumentation sind neben
dieser Kurzanleitung die „Sicherheitshinweise für
Bender-Produkte" und das dazugehörige Hand-
buch, das unter https://www.bender.de/service-
support/downloadbereich heruntergeladen werden
kann.
Lieferumfang
MRCDB423, Montageclip (1x), Quick-Start DE/EN, Sicher-
heitshinweise
Bestellangaben
Modell
Type
MRCDB423-D-1
MRCDB423-D-2
Bestimmungsgemäße Verwendung
Die allstromsensitiven MRCDB423 mit den zugehörigen
Messstromwandlern CTUB101-CTBC... werden als zusätzli-
cher Schutz in geerdeten Systemen (TN- und TT-Systemen)
eingesetzt, in denen Gleichfehlerströme oder Wechselfehler-
ströme auftreten können.
Anschlussspannungen und technische Voraussetzungen
zum Betrieb des Geräts sind in den technischen Daten spe-
zifiziert.
Eine andere oder darüber hinausgehende Verwendung gilt
als nicht bestimmungsgemäß.
MRCDB423_D00396_00_Q_DEEN.pdf
Kurzanleitung / Quick-start guide
Versorgungsspannung U
Supply voltage U
s
DC 9,6...94 V / AC 42...460 Hz, 16...72 V
DC 70...300 V / AC 42...460 Hz, 70...300 V
AC/DC sensitive residual current device
67,5
45
i
Part of the device documentation in addition to
this quick-start guide is the enclosed "Safety inst-
ructions for Bender products" and the manual,
which can be downloaded at https://www.bender.
de/en/service-support/downloads.
Scope of delivery
MRCDB423, Mounting clip (1x), Quick-start guide DE/EN,
Safety instructions
Ordering information
s
Indended Use
The AC/DC sensitive MRCDB423 with the corresponding
CTUB101-CTBC... measuring current transformers are used
as additional protection in earthed systems (TN and TT sys-
tems) in which AC or DC fault currents may occur.
Connection voltages and technical requirements for opera-
ting the device are specified in the technical data.
Any use other than that described in this manual is regar-
ded as improper.
36
74
93
2
Art.-Nr.
Handbuch Nr.
Art.-No.
Manual No.
B94043055
D00396
B94043056
D00396
2
