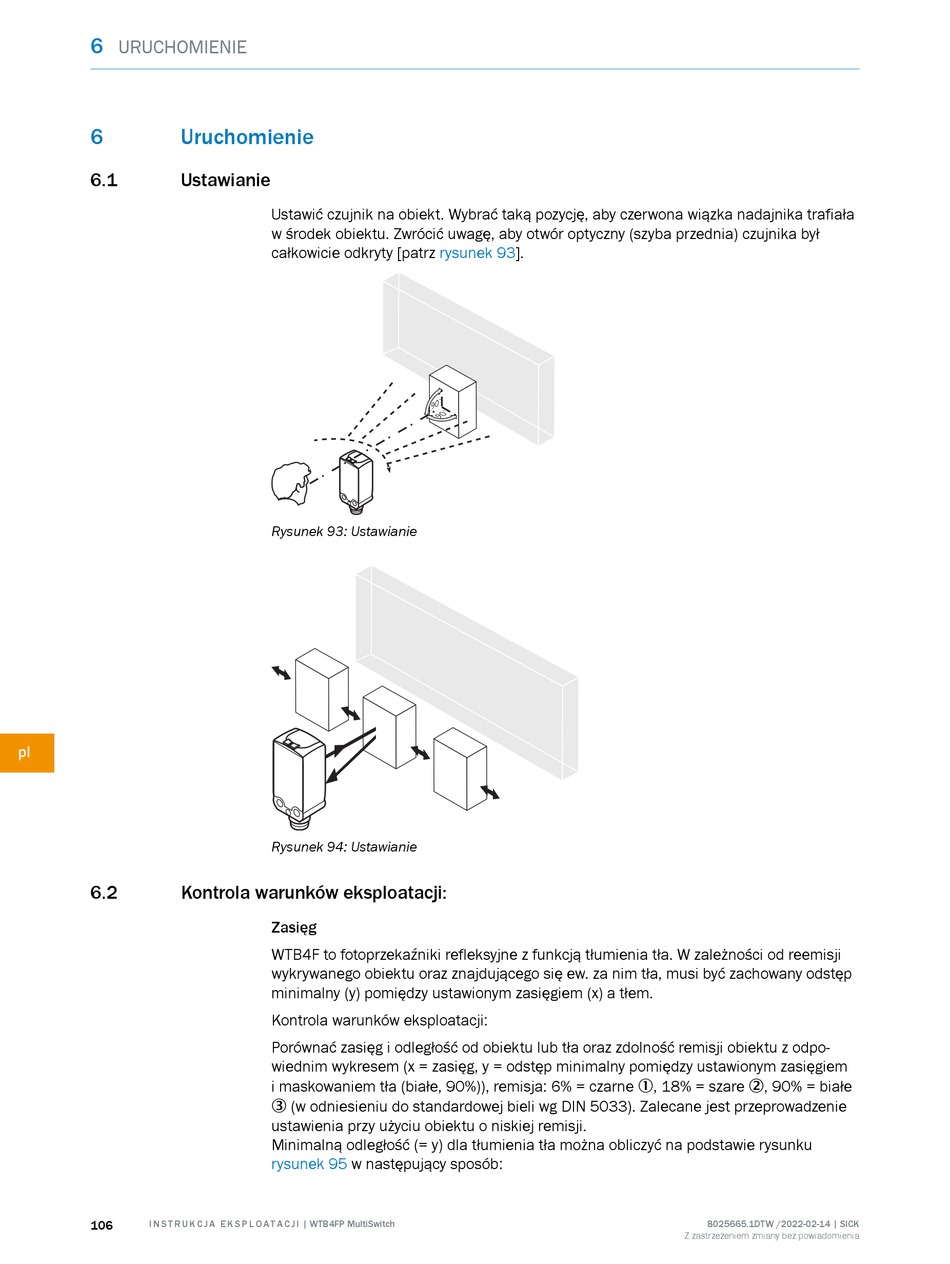

URUCHOMIENIE

6 Uruchomienie
6.1

Ustawianie

pl
6.2 Kontrola warunków eksploatacji:
106 I N S T R U K C J A E K S P L O A T A C J I | WTB4FP MultiSwitch
Ustawić czujnik na obiekt. Wybrać taką pozycję, aby czerwona wiązka nadajnika trafiała
w środek obiektu. Zwrócić uwagę, aby otwór optyczny (szyba przednia) czujnika był
całkowicie odkryty [patrz rysunek
Rysunek 93: Ustawianie
Rysunek 94: Ustawianie
Zasięg
WTB4F to fotoprzekaźniki refleksyjne z funkcją tłumienia tła. W zależności od reemisji
wykrywanego obiektu oraz znajdującego się ew. za nim tła, musi być zachowany odstęp
minimalny (y) pomiędzy ustawionym zasięgiem (x) a tłem.
Kontrola warunków eksploatacji:
Porównać zasięg i odległość od obiektu lub tła oraz zdolność remisji obiektu z odpo‐
wiednim wykresem (x = zasięg, y = odstęp minimalny pomiędzy ustawionym zasięgiem
i maskowaniem tła (białe, 90%)), remisja: 6% = czarne 1, 18% = szare 2, 90% = białe
3 (w odniesieniu do standardowej bieli wg DIN 5033). Zalecane jest przeprowadzenie
ustawienia przy użyciu obiektu o niskiej remisji.
Minimalną odległość (= y) dla tłumienia tła można obliczyć na podstawie rysunku
rysunek 95 w następujący sposób:
93].
