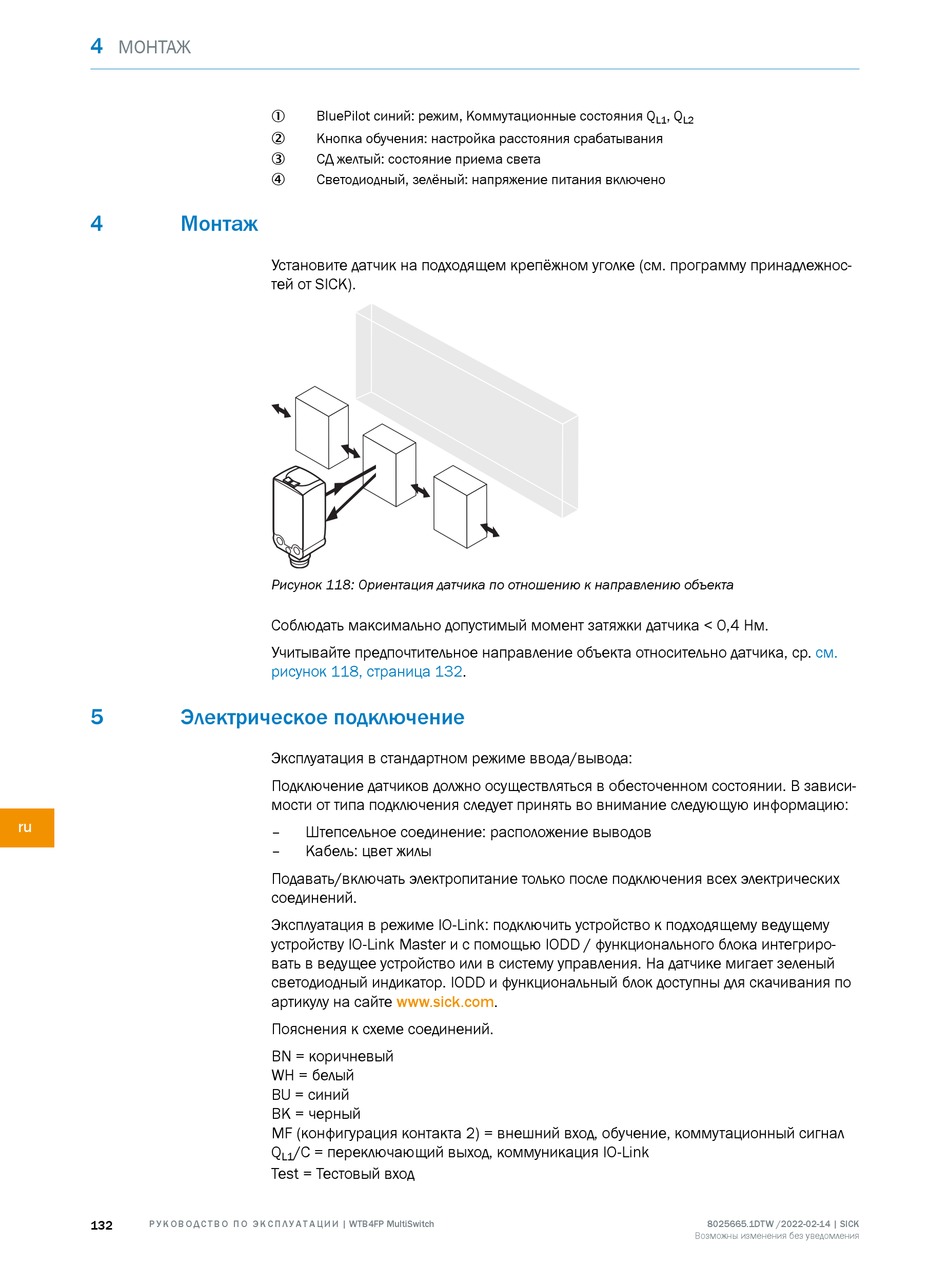

4
МОНТАЖ
4 Монтаж
5 Электрическое подключение
ru
132 Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTB4FP MultiSwitch
BluePilot синий: режим, Коммутационные состояния Q
1
Кнопка обучения: настройка расстояния срабатывания
2
СД желтый: состояние приема света
3
Светодиодный, зелёный: напряжение питания включено
4
Установите датчик на подходящем крепёжном уголке (см. программу принадлежнос‐
тей от SICK).
Рисунок 118: Ориентация датчика по отношению к направлению объекта
Соблюдать максимально допустимый момент затяжки датчика < 0,4 Нм.
Учитывайте предпочтительное направление объекта относительно датчика, ср.
рисунок 118, страница 132.
Эксплуатация в стандартном режиме ввода/вывода:
Подключение датчиков должно осуществляться в обесточенном состоянии. В зависи‐
мости от типа подключения следует принять во внимание следующую информацию:
– Штепсельное соединение: расположение выводов
– Кабель: цвет жилы
Подавать/включать электропитание только после подключения всех электрических
соединений.
Эксплуатация в режиме IO-Link: подключить устройство к подходящему ведущему
устройству IO-Link Master и с помощью IODD / функционального блока интегриро‐
вать в ведущее устройство или в систему управления. На датчике мигает зеленый
светодиодный индикатор. IODD и функциональный блок доступны для скачивания по
артикулу на сайте www.sick.com.
Пояснения к схеме соединений.
BN = коричневый
WH = белый
BU = синий
BK = черный
MF (конфигурация контакта 2) = внешний вход, обучение, коммутационный сигнал
Q /C = переключающий выход, коммуникация IO-Link
L1
Test = Тестовый вход
, Q
L1 L2
см.
