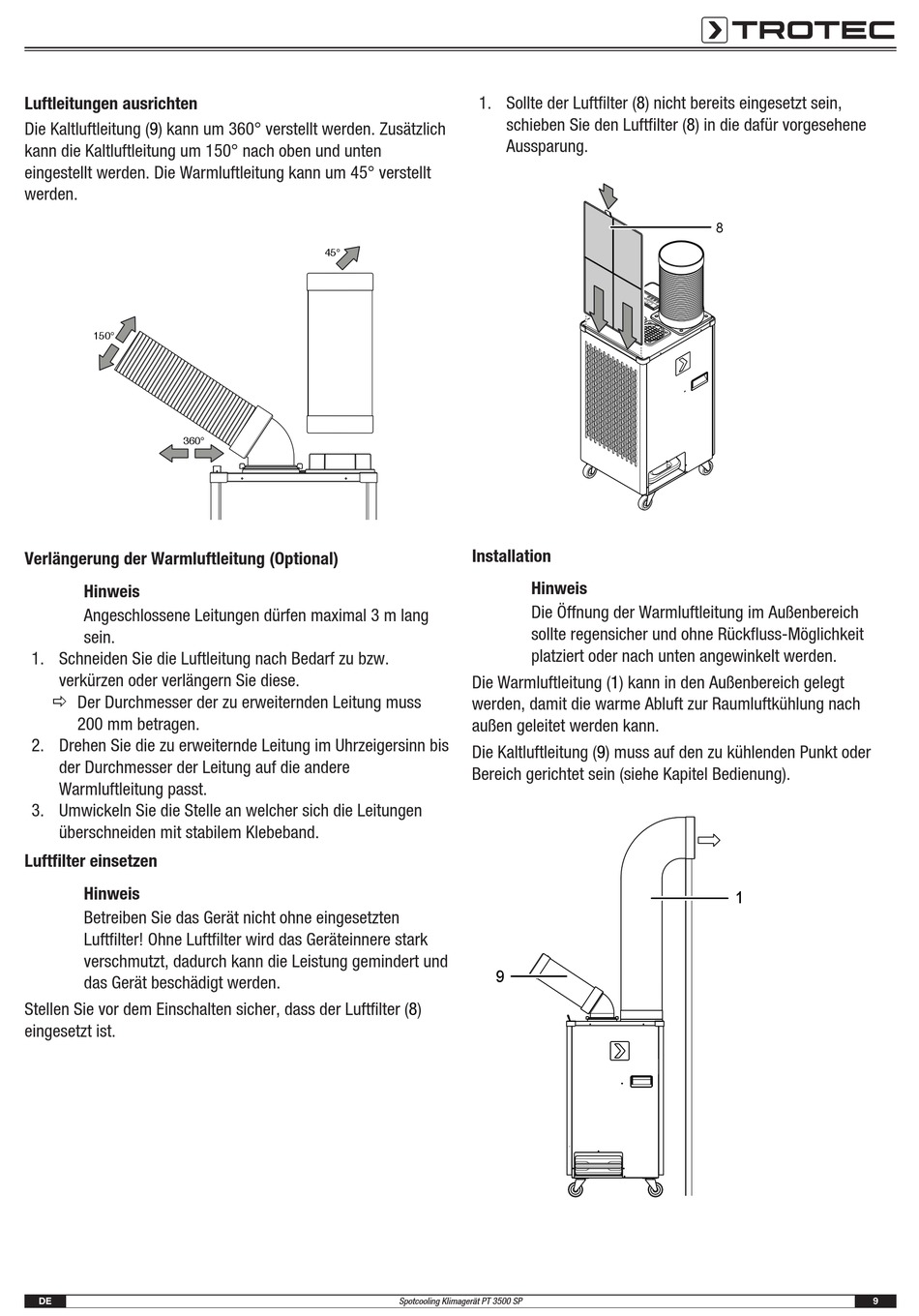

Luftleitungen ausrichten
Die Kaltluftleitung (9) kann um 360° verstellt werden. Zusätzlich
kann die Kaltluftleitung um 150° nach oben und unten
eingestellt werden. Die Warmluftleitung kann um 45° verstellt
werden.
150°
360°
Verlängerung der Warmluftleitung (Optional)
Hinweis
Angeschlossene Leitungen dürfen maximal 3 m lang
sein.
1. Schneiden Sie die Luftleitung nach Bedarf zu bzw.
verkürzen oder verlängern Sie diese.
ð Der Durchmesser der zu erweiternden Leitung muss
200 mm betragen.
2. Drehen Sie die zu erweiternde Leitung im Uhrzeigersinn bis
der Durchmesser der Leitung auf die andere
Warmluftleitung passt.
3. Umwickeln Sie die Stelle an welcher sich die Leitungen
überschneiden mit stabilem Klebeband.
Luftfilter einsetzen
Hinweis
Betreiben Sie das Gerät nicht ohne eingesetzten
Luftfilter! Ohne Luftfilter wird das Geräteinnere stark
verschmutzt, dadurch kann die Leistung gemindert und
das Gerät beschädigt werden.
Stellen Sie vor dem Einschalten sicher, dass der Luftfilter (8)
eingesetzt ist.
DE
1. Sollte der Luftfilter (8) nicht bereits eingesetzt sein,
45°
Installation
Die Warmluftleitung (1) kann in den Außenbereich gelegt
werden, damit die warme Abluft zur Raumluftkühlung nach
außen geleitet werden kann.
Die Kaltluftleitung (9) muss auf den zu kühlenden Punkt oder
Bereich gerichtet sein (siehe Kapitel Bedienung).
9
Spotcooling Klimagerät PT 3500 SP
schieben Sie den Luftfilter (8) in die dafür vorgesehene
Aussparung.
Hinweis
Die Öffnung der Warmluftleitung im Außenbereich
sollte regensicher und ohne Rückfluss-Möglichkeit
platziert oder nach unten angewinkelt werden.
Indoors
Machine
8
Hot Air Extraction
1
Outdoors
9
