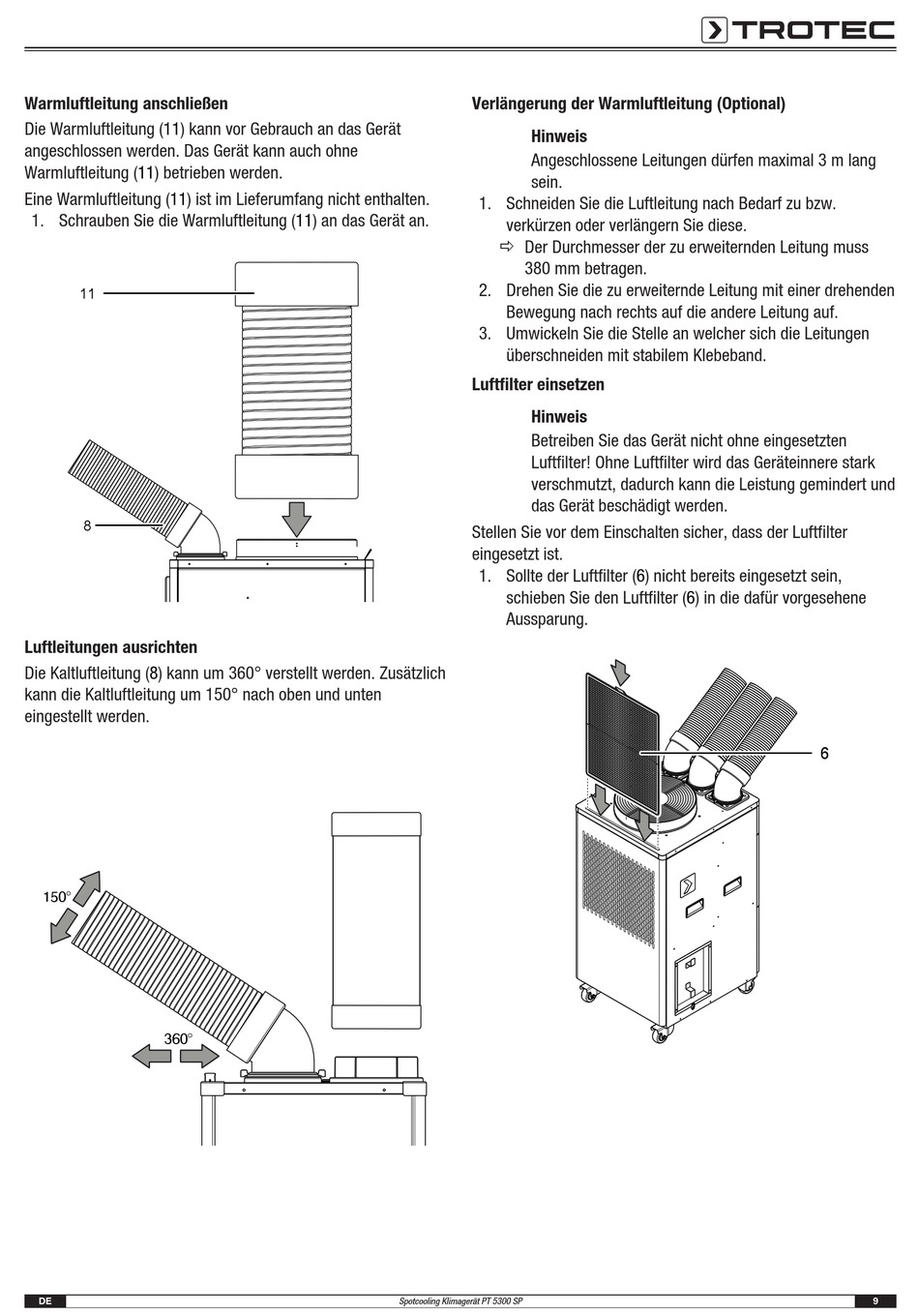

Warmluftleitung anschließen
Die Warmluftleitung (11) kann vor Gebrauch an das Gerät
angeschlossen werden. Das Gerät kann auch ohne
Warmluftleitung (11) betrieben werden.
Eine Warmluftleitung (11) ist im Lieferumfang nicht enthalten.
1. Schrauben Sie die Warmluftleitung (11) an das Gerät an.
11
8
Luftleitungen ausrichten
Die Kaltluftleitung (8) kann um 360° verstellt werden. Zusätzlich
kann die Kaltluftleitung um 150° nach oben und unten
eingestellt werden.
150°
360°
DE
Verlängerung der Warmluftleitung (Optional)
1. Schneiden Sie die Luftleitung nach Bedarf zu bzw.
verkürzen oder verlängern Sie diese.
ð Der Durchmesser der zu erweiternden Leitung muss
380 mm betragen.
2. Drehen Sie die zu erweiternde Leitung mit einer drehenden
Bewegung nach rechts auf die andere Leitung auf.
3. Umwickeln Sie die Stelle an welcher sich die Leitungen
überschneiden mit stabilem Klebeband.
Luftfilter einsetzen
Stellen Sie vor dem Einschalten sicher, dass der Luftfilter
eingesetzt ist.
1. Sollte der Luftfilter (6) nicht bereits eingesetzt sein,
schieben Sie den Luftfilter (6) in die dafür vorgesehene
Aussparung.
45°
Spotcooling Klimagerät PT 5300 SP
Hinweis
Angeschlossene Leitungen dürfen maximal 3 m lang
sein.
Hinweis
Betreiben Sie das Gerät nicht ohne eingesetzten
Luftfilter! Ohne Luftfilter wird das Geräteinnere stark
verschmutzt, dadurch kann die Leistung gemindert und
das Gerät beschädigt werden.
6
9
