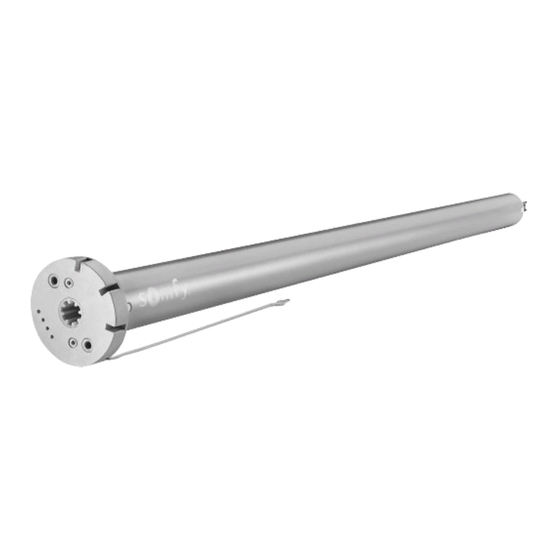

SOMFY RU Basic 28 WF RTS Li-ion II Anleitung
  1. Anleitungen
  2. Marken
  3. SOMFY Anleitungen
  4. Motoren
  5. RU Basic 28 WF RTS Li-ion II
  6. Anleitung

SOMFY RU Basic 28 WF RTS Li-ion II Anleitung

Vorschau ausblenden Andere Handbücher für RU Basic 28 WF RTS Li-ion II:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 49

Quicklinks

Diese Anleitung herunterladen
RU Basic 28 WF RTS Li-
ion II
EN
Instructions
FR
Notice
DE
Anleitung
IT
Istruzioni
ES
Manual de instrucciones
PT
Instruções
EL
Οδηγίες
AR
‫التعليمات‬
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SOMFY RU Basic 28 WF RTS Li-ion II

Inhaltszusammenfassung für SOMFY RU Basic 28 WF RTS Li-ion II

  • Seite 49 RU Basic 28 WF RTS Li-ion II ÜBERSETZTE ANLEITUNG Diese Anleitung gilt für alle Antriebe vom Typ RU Basic 28 WF RTS Li-ion II, deren Ausführungen im aktuellen Katalog zu finden sind. INHALTSVERZEICHNIS 1. Vorbemerkungen................... 1.1. Bestimmungsgemäße Verwendung ..........51 1.2.

  • Seite 50: Allgemeines

    RU Basic 28 WF RTS Li-ion II ALLGEMEINES Sicherheitshinweise GEFAHR Weist auf eine Gefahr hin, die sofort zu schweren bis tödlichen Verletzungen führt. WARNUNG Weist auf eine Gefahr hin, die zu schweren bis tödlichen Verletzungen führen kann. VORSICHT Weist auf eine Gefahr hin, die zu leichten bis mittelschweren Verletzungen führen kann.

  • Seite 51: Vorbemerkungen

    Beachten Sie außer den Anweisungen in dieser Anleitung auch die Hinweise im beiliegenden Dokument Sicherheitshinweise. Der Antrieb muss von einer fachlich qualifizierten Person (Elektrofachkraft nach DIN VDE 1000-10) für Antriebe und Automatisierungen im Haustechnikbereich entsprechend den Somfy-Anweisungen und den geltenden Vorschriften im Land der Inbetriebnahme installiert werden. Jede Verwendung Antriebs außerhalb...

  • Seite 52: Installation

    Installation sichtbar und leicht zugänglich bleiben. 2.1.Montage 2.1.1.Vorbereitung des Antriebs ACHTUNG RU Basic 28 WF RTS Li-ion II: Achten Sie darauf, dass der Innendurchmesser der Welle mindestens 26.6 mm beträgt. 1] Montieren Sie den Adapter (a) und den (a)(b) Mitnehmer (b) an den Antrieb.

  • Seite 53: Montage Von Antrieb/Welle

    RU Basic 28 WF RTS Li-ion II 2.1.3.Montage von Antrieb/Welle 1] Schieben Sie den Antrieb in die Welle. Achten beim Einführen Mitnehmers darauf, dass der Mitnehmer sich in das Profil der Welle fügt. Führen Sie den Antrieb zur Hälfte ein, schieben Sie dann den Adapter am Antrieb entlang vor und führen Sie ihn dann in die Welle ein.

  • Seite 54: Inbetriebnahme

    RU Basic 28 WF RTS Li-ion II ACHTUNG • Verwenden Sie zum Aufladen des Akkus nur das mit diesem Gerät mitgelieferte Ladegerät, das getrennt werden kann. • Die Verwendung dieses Antriebs mit Produkten, die nicht im beigefügten Dokument Kompatibilitätsmatrix aufgeführt sind, führt ebenfalls zum Ausschluss jeder Haftung und Gewährleistung durch Somfy.

  • Seite 55: Aktivieren Des Antriebs

    RU Basic 28 WF RTS Li-ion II 2.3.1.Aktivieren des Antriebs Beim ersten Auspacken des Antriebs aktivieren Sie diesen, indem die Programmiertaste am Antriebskopf kurz gedrückt wird oder indem Sie das Ladegerät einstecken. →Der Behang bewegt sich kurz 3 Mal auf und ab und die LED leuchtet orange.
  • Seite 56 RU Basic 28 WF RTS Li-ion II 1] Drücken Sie die AUF-Taste, um den Behang in die gewünschte obere Endlage zu fahren. Führen Sie gegebenenfalls mit den beiden Tasten AUF und AB eine Feinabstimmung der oberen Endlage durch. 2] Zum Speichern der oberen Endlage: Drücken Sie gleichzeitig die my- und die...

  • Seite 57: Aktivieren Der Rts-Funktechnologie

    RU Basic 28 WF RTS Li-ion II 2.3.5.Aktivieren/Deaktivieren der „RTS“-Funktechnologie, wenn die Bedieneinheit temporär am Behang voreingelernt (nicht endgültig eingelernt) ist HINWEIS Diese Funktion wird verwendet, um die Funkübertragung zu deaktivieren, um während des Versands den Akku zu schonen oder wenn das Produkt über längere Zeit nicht verwendet wird (z.

  • Seite 58: Ratschläge Und Tipps Für Die Installation

    RU Basic 28 WF RTS Li-ion II 2.4.Ratschläge und Tipps für die Installation 2.4.1.Fragen zum Produkt? Problem Mögliche Ursachen Lösungen Der Behang funktioniert Der Akku des Antriebs ist Laden Sie den Akku. nicht. schwach und muss geladen werden. Die rote LED blinkt...
  • Seite 59 RU Basic 28 WF RTS Li-ion II Problem Mögliche Ursachen Lösungen Der Antrieb ist weder Fahren Sie mit dem Kapitel eingestellt noch eingelernt. Inbetriebnahme [} 54] Die orangefarbene LED fort. leuchtet durchgehend. Der Übertemperaturschutz Warten Sie, bis der Antrieb wurde aktiviert. LED blinkt abgekühlt ist (LED geht...

  • Seite 60: Nachjustieren Der Endlagen

    RU Basic 28 WF RTS Li-ion II Problem Mögliche Ursachen Lösungen Die rote LED blinkt langsam Der Akku des Antriebs ist Laden Sie den Akku. 3 Sekunden vor und nach schwach. Die Akkuladung dem Betrieb des Antriebs. beträgt 5 % oder weniger.

  • Seite 61: Nachjustrieren Der Unteren Endlage

    RU Basic 28 WF RTS Li-ion II 2.4.2.2.Nachjustrieren der unteren Endlage 1] Drücken Sie kurz die AB-Taste, um den Behang in die untere Endlage zu fahren. 2] Halten Sie gleichzeitig die AUF- und AB- Taste gedrückt, bis der Behang eine kurze Auf- und Abbewegung ausführt.

  • Seite 62: Ändern Der Drehrichtung Des Scroll-Rads

    RU Basic 28 WF RTS Li-ion II 2.4.4.Ändern der Drehrichtung des Scroll-Rads 1] Drücken Sie die AUF- oder die AB-Taste der Bedieneinheit: Der Behang wird aus der Endlage gefahren. 2] Halten Sie gleichzeitig die AUF- und AB- Taste gedrückt, bis der Behang eine kurze Auf- und Abbewegung ausführt und die...

  • Seite 63: Bedienung Und Wartung

    RU Basic 28 WF RTS Li-ion II HINWEIS Der Antrieb reagiert für 15 Minuten nicht auf Befehle von Bedieneinheiten 1] Drücken Sie auf die Programmiertaste des Antriebskopfes, bis der Behang sich kurz auf und ab bewegt. 2] Drücken Sie kurz die Programmiertaste des Antriebskopfes: Der Behang führt zwei...

  • Seite 64: Bedeutung Von Auf, Ab Und My: In Der Betriebsart Rollo

    RU Basic 28 WF RTS Li-ion II 1] Fahren Sie den Behang von den Endlagen weg. 2] Halten Sie gleichzeitig die AUF- und AB- Taste gedrückt, bis der Behang eine kurze Auf- und Abbewegung ausführt. 3] Drücken Sie gleichzeitig die beiden Tasten my und AB, bis der Behang eine kurze Auf- und Abbewegung ausführt, um von...

  • Seite 65: Bedeutung Von Auf, Ab Und My: In Der Betriebsart Jalousie

    RU Basic 28 WF RTS Li-ion II 3.3.Bedeutung von AUF, AB und my: in der Betriebsart Jalousie 1] Durch kurzen Druck (kürzer als 0,5 s) auf die AUF- oder AB-Taste können Sie den Behang direkt von einer Endlage in die andere bewegen.

  • Seite 66: Löschen Der Lieblingsposition (My)

    RU Basic 28 WF RTS Li-ion II 3] Drücken Sie die my-Taste und halten Sie diese gedrückt, bis sich der Behang kurz auf und ab bewegt: g Die gewünschte Lieblingsposition (my) ist eingelernt und die grüne LED blinkt 5 Mal.

  • Seite 67: Hinzufügen/Löschen Von Bedieneinheiten

    RU Basic 28 WF RTS Li-ion II Problem Mögliche Ursachen Lösungen Der Akku des Antriebs ist Laden Sie den Akku. schwach und muss geladen werden. Die rote LED blinkt 5 Mal, wenn eine Taste einer eingelernten Bedieneinheit gedrückt wird. RTS-Funk ist deaktiviert.

  • Seite 68: Mit Einer Bedieneinheit, Die Zuvor Bereits Am Behang Eingelernt Wurde

    RU Basic 28 WF RTS Li-ion II HINWEIS Die orange LED blinkt langsam, wenn eine Bedieneinheit hinzugefügt oder gelöscht wird. 3.5.2.1.Mit einer Bedieneinheit, die zuvor bereits am Behang eingelernt wurde 1] Drücken und halten Sie die PROG-Taste (A) der programmierten Bedieneinheit, bis der Behang mit einer kurzen Auf- und PROG.

  • Seite 69: Deaktivieren Der Io-Funktechnologie

    5 Mal blinkt. 3.6.Austausch des Akkus HINWEIS Somfy empfiehlt, die Batterie durch den gleichen Typ zu ersetzen, auf den im Somfy-Katalog unter 9027607 verwiesen wird. Die Verwendung anderer Batterietypen kann zu einer Beschädigung des Systems und zum Erlöschen der Garantie führen.
  • Seite 70 RU Basic 28 WF RTS Li-ion II VORSICHT Der Akku muss durch einen Akku vom identischen Typ ersetzt werden und der Wechsel muss durch eine fachlich qualifizierte Person (Elektrofachkraft nach DIN VDE 1000-10) für Antriebe und Automatisierungen im Haustechnikbereich erfolgen.

  • Seite 71: Wenn Der Antrieb Fest In Der Welle

    RU Basic 28 WF RTS Li-ion II 1] Wenn der Antrieb fest in der Welle installiert ist, demontieren Sie den Behang, um Zugang zu den selbstschneidenden Schrauben oder Popnieten aus Stahl zu erhalten (auf Seite des Mitnehmers) und entfernen Sie diese.

  • Seite 72: Technische Daten

    RU Basic 28 WF RTS Li-ion II ➔ Starten Sie die Anlage neu, siehe Montage von Antrieb/Welle. HINWEIS Stellen Sie die Endlagen ggf. erneut ein, siehe Nachjustierung der Endlagen. 4.TECHNISCHE DATEN Spannungsversorgung 12 VDC SELV Frequenzband und maximale 433.050 MHz - 434.790 MHz e.r.p. <10 mW...
  • Seite 73 Wir wollen die Umwelt schützen. Entsorgen Sie das Produkt nicht mit dem Hausmüll. Geben Sie es bei einer zugelassenen Recycling-Sammelstelle ab. SOMFY ACTIVITES SA, F-74300 CLUSES (Frankreich), erklärt hiermit als Hersteller, dass der in dieser Anleitung beschriebene Antrieb bei bestimmungsgemäßem Einsatz die grundlegenden Anforderungen der geltenden europäischen Richtlinien und insbesondere der...
