Betriebsanleitung Ascoline 850, MGP X00
und darf nur in ausreichend belüfteten Räumen betrieben werden, um unzulässige Konzentrationen von
gesundheitsschädlichen Verbrennungsprodukten im Aufstellraum zu vermeiden.
Das Gerät muss unbedingt waagerecht aufgestellt werden (Bratpfannentiegel mit Wasserwaage
ausrichten). Bei Geräten mit verstellbaren Füßen lassen sich Bodenunebenheiten (+/- 20 mm) durch
Drehen des unteren Fußendes leicht ausgleichen. Bei Aufstellung auf Sockel ist dieser nach Bedarf zu
unterlegen.
Vor Inbetriebnahme die Schutzfolie abziehen.
Das Gerät mit verdünnter Seifenlösung reinigen.
4.1.1 Aufstellung freistehend
Bei einer Aufstellung als Einzelgerät ist das Gerät zum Schutz gegen Umkippen und Verschieben mit
geeigneten Mitteln am Baukörper zu befestigen.
4.1.2 Aufstellung in Gruppen oder Blöcken
Bei Aufstellung in Gruppen oder Blöcken müssen die Geräte durch die dafür vorgesehenen
Verbindungselemente
Geräteausführungsblätter oder Montageplan (Datenblatt im Anhang) beachten.
4.2 Anschlüsse
Angaben zu den Medienanschlüssen entnehmen Sie bitte dem beiliegenden Anschlussplan und der
Gerätebeschreibung. Prüfen Sie, ob Dimension und Lage der bauseitigen Anschlüsse den Angaben im
Anschlussplan, der Gerätebeschreibung oder dem Montageplan entsprechen. Das Gerät darf nur mit
Rohrleitungen angeschlossen werden, die den aktuellen nationalen bzw. regionalen Bestimmungen
entsprechen.
4.2.1 Standgeräte
Die Anschlüsse können von unten oder von hinten aus einem geschlossenen Installationsraum erfolgen.
Bei Anschluss von unten muss die Rohrlänge über der Standfläche 50 mm betragen.
4.2.1.1
Anschluss von hinten bei Sockelaufstellung
Die Durchbrüche sind nach den bekannten DIN- und VDE-Vorschriften auszuführen. Die Anschlüsse
können durch die Rückwand (Maße siehe Abbildung) erfolgen.

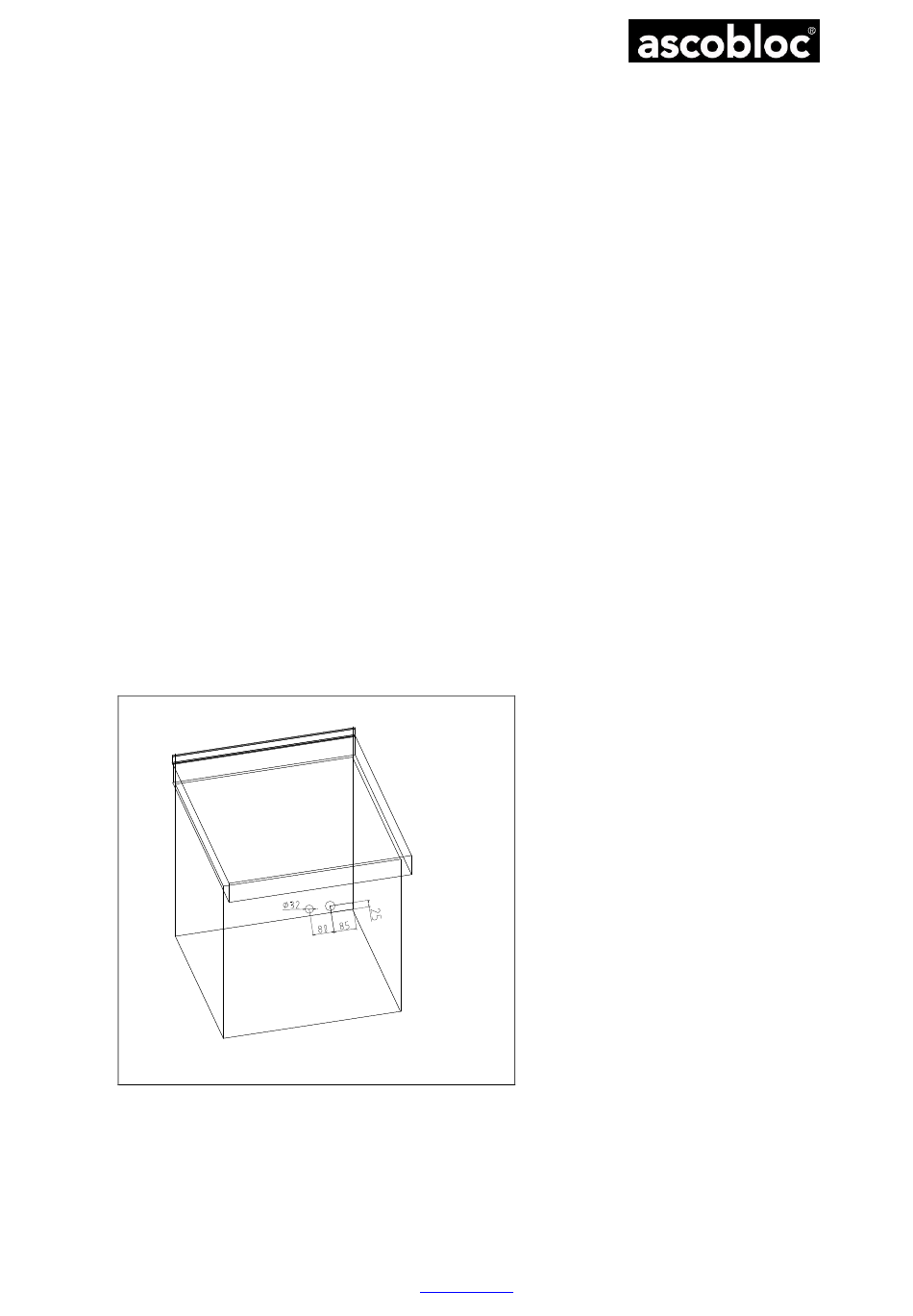

Ansicht von vorn – Position für Durchbrüche zum Anschluss bei Sockelaufstellung
4.2.2 Gas-Anschluss
Aufstellung und Anschluss nur durch Vertragsinstallateure entsprechend TRGi und TRF sowie DVGW-
Arbeitsblätter G631 (A), G600/634 und VBG21.
