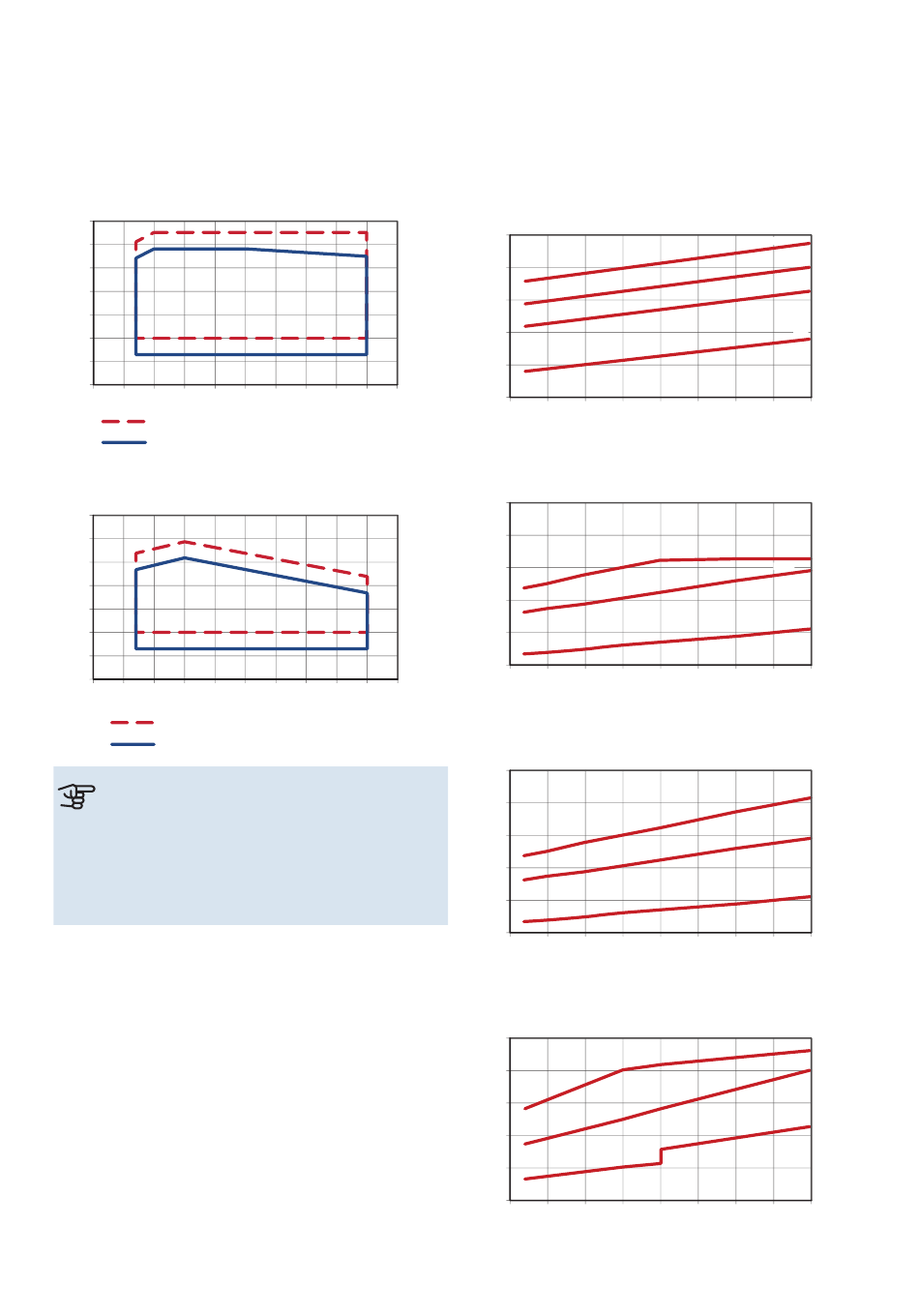

BETRIEBSBEREICH WÄRMEPUMPE,
VERDICHTERBETRIEB
Der Verdichter erzeugt eine Vorlauftemperatur bis zu 65 °C
bei einer Kältemittel-Eintrittstemperatur von -5 °C.
Arbeitsbereich 75 % für S1255-6 und Gesamt-Arbeitsbereich
Arbetsområde under 75% för F1155-1255 6kW,
för hela arbetsområdet 12 och 16 kW.
für S1255-12, -16.
Vattentemperatur
Temperatur, °C
°C
70
60
50
40
30
20
10
0
-15 -10 -5 0 5
Eingangstemperatur Wärmequellenmedium, °C
Vorlauf
Framledning
Rücklauf
Returledning
Arbetsområde över 75% för F1155-1255 6kW
Arbeitsbereich über 75 % für S1255-6
Vattentemperatur
Temperatur, °C
°C
70
60
50
40
30
20
10
0
-15 -10 -5 0 5
Eingangstemperatur Wärmequellenmedium, °C
Framledning
Vorlauf
Returledning
Rücklauf
ACHTUNG!
Bei einem Betrieb von S1255-6 über 75% Verdich-
terdrehzahl wird eine Freischaltung in Menü 7.1.3.1
erfordert. Dies kann einen höheren Schallpegel
verursachen als in den technischen Daten angege-
ben ist.
NIBE S1255
10 15 20 25 30 35 °C
Köldbärare in, temperatur
10 15 20 25 30 35 °C
Köldbärare in, temperatur
DIAGRAMM, DIMENSIONIERUNG
VERDICHTERDREHZAHL
Heizbetrieb 35 °C
Diagramm zur Dimensionierung der Wärmepumpe. Der Pro-
zentsatz zeigt die ungefähre Verdichterdrehzahl an.
Dimensionering kompr. hastighet för F1155-1255 -6 kW.
S1255-6
Avgiven värmeeffekt
Abgegebene Heizleistung, kW
kW
10
8
6
4
2
0
-10 -5 0 5
Eingangstemperatur Wärmequellenmedium, °C
Dimensionering kompr. hastighet för F1155-1255 -12 kW 230 V.
S1255-12 230V
Avgiven värmeeffekt
Abgegebene Heizleistung, kW
kW
25
20
15
10
5
0
-10 -5 0 5
Eingangstemperatur Wärmequellenmedium, °C
Dimensionering kompr. hastighet för F1155-1255 -12 kW.
S1255-12 400V
Avgiven värmeeffekt
Abgegebene Heizleistung, kW
kW
25
20
15
10
5
0
-10 -5 0 5
Eingangstemperatur Wärmequellenmedium, °C
Dimensionering kompr. hastighet för F1155-1255 -16 kW.
S1255-16
Avgiven värmeeffekt
Abgegebene Heizleistung, kW
kW
25
20
15
10
5
0
-10 -5 0 5
Eingangstemperatur Wärmequellenmedium, °C
Kapitel 13 | Technische Daten
100%
75%
50%
1%
10 15 20 25 30 °C
Köldbärare in, temperatur
100%
50%
1%
10 15 20 25 30 °C
Köldbärare in, temperatur
100%
50%
1%
10 15 20 25 30 °C
Köldbärare in, temperatur
100%
50%
1%
10 15 20 25 30 °C
Köldbärare in, temperatur
