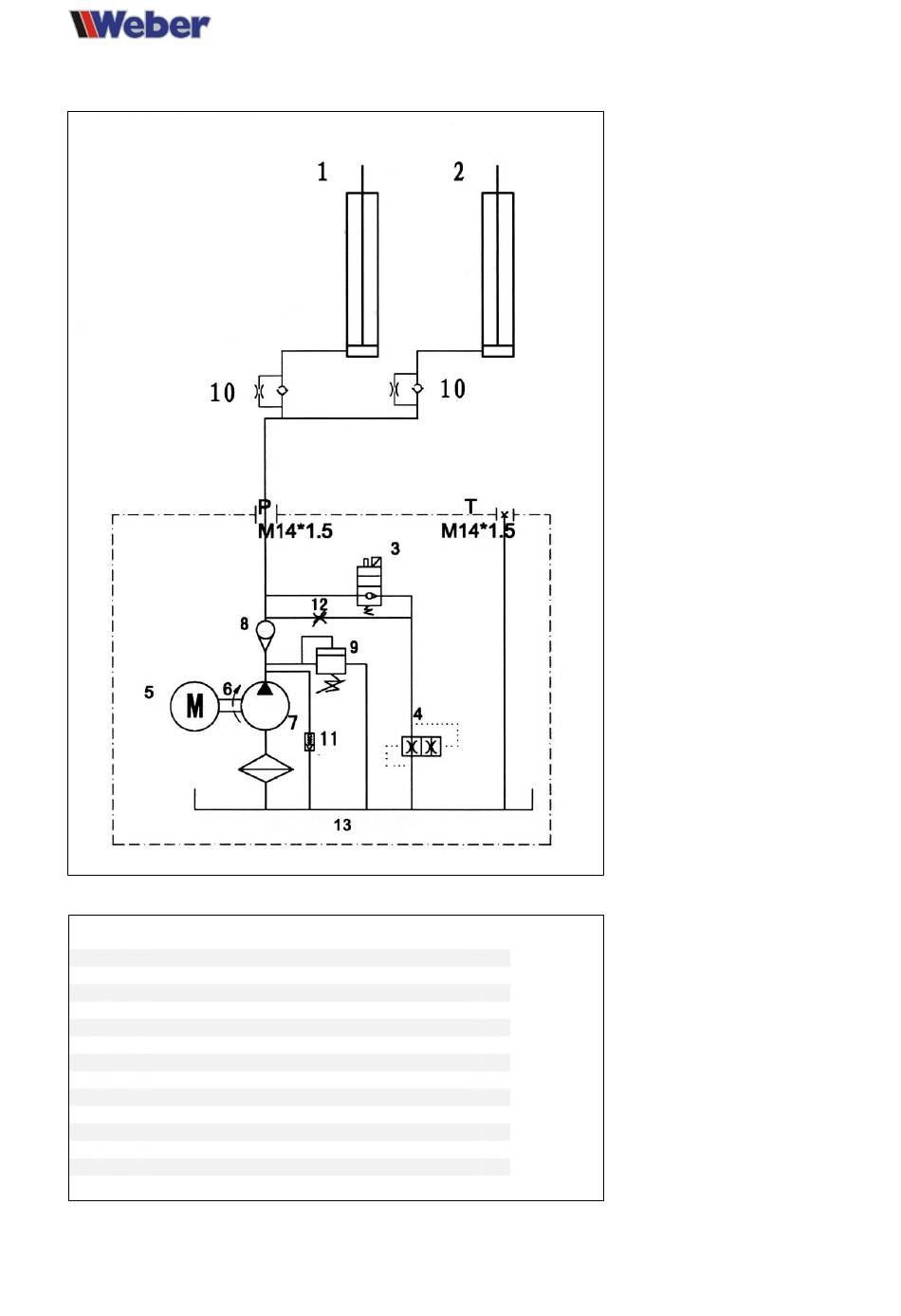

7.2
Hydraulikschaltplan
1
Hydraulikzylinder Steuerseite
2
Hydraulikzylinder Folgeseite
3
Elektromechanisches Senkventil
4
Drosselventil einstellbar
5
Elektromotor
6
Kupplung
7
Hydraulikpumpe
8
Rückschlagventil
9
Sicherheits- / Überdruckventil
10
Restrictor / Drosselventil
11
Dämpfungsventil
12
Notablassventil (NICHT VERBAUT)
13
Hydrauliköltank
34
SJC-10XL 4.5
