8.3 Prozessbaugruppe bei Ausführung IP68
(25 bar) tauschen
Bei der Ausführung IP68 (25 bar) kann der Anwender die Prozess-
baugruppe vor Ort tauschen. Anschlusskabel und externes Gehäuse
können beibehalten werden.
Erforderliches Werkzeug:
•
Innensechskantschlüssel, Größe 2
Vorsicht:
Der Austausch darf nur im spannungsfreien Zustand erfolgen.
Bei Ex-Anwendungen darf nur ein Austauschteil mit entsprechender
Ex-Zulassung eingesetzt werden.
Vorsicht:
Beim Austausch die Innenseite der Teile vor Schmutz und Feuchtig-
keit schützen.
Gehen Sie zum Tausch wie folgt vor:
1. Fixierschraube mit Innensechskantschlüssel lösen
2. Kabelbaugruppe vorsichtig von der Prozessbaugruppe abziehen

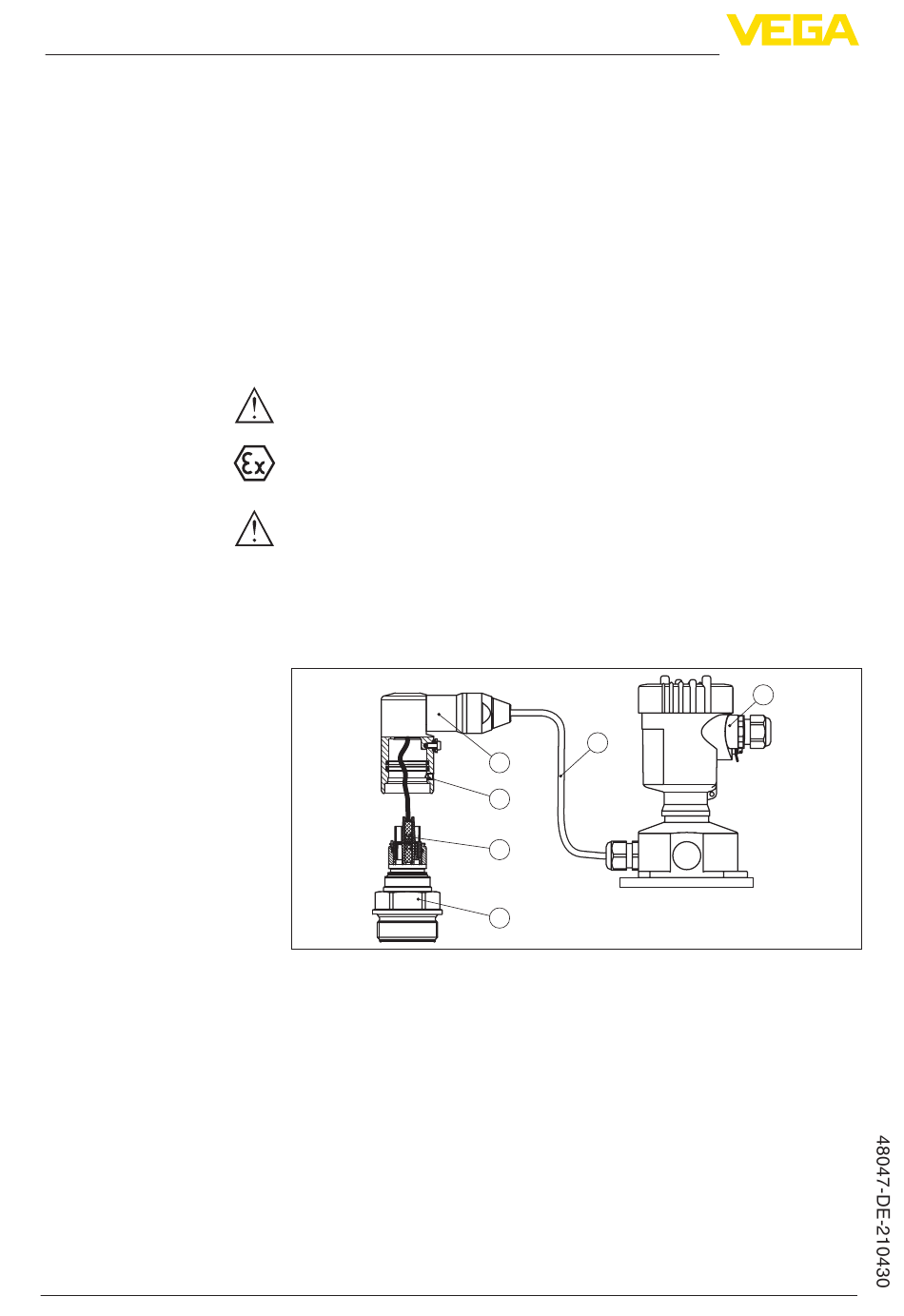

Abb. 25: VEGABAR 83 in IP68-Ausführung 25 bar und seitlichem Kabelabgang,
externes Gehäuse
1 Prozessbaugruppe
2 Steckverbinder
3 Fixierschraube
4 Kabelbaugruppe
5 Anschlusskabel
6 Externes Gehäuse
3. Steckverbinder lösen
4. Neue Prozessbaugruppe an die Messstelle montieren
5. Steckverbinder wieder zusammenfügen
6. Kabelbaugruppe auf Prozessbaugruppe stecken und in ge-
wünschte Position drehen
