Installations- und Setup-Handbuch
Minimale und empfohlene Kabelkonfigurationen
Bei einem Array mit einem einzigen Controller besteht die minimale Netzwerkkonfiguration aus einer einzigen
Verbindung zu Ethernet 0. Eine einzige Netzwerkverbindung birgt jedoch ein A usfallrisiko. Dell empfiehlt
daher, alle verfügbaren Ethernet-Ports mit verschiedenen Netzwerk-Switches über Interswitch-Verbindungen zu
verbinden.
Bei einem Array mit zwei Controllern besteht die empfohlene Konfiguration jeweils im Anschluss von
Netzwerkkabeln an Ethernet 0 der beiden Controller und der Verbindung jedes Controllers mit einem Netzwerk-
Switch.
Für hohe Leistung und Verfügbarkeit verteilen Sie die Verbindungen auf mehrere Netzwerk-Switches.
Die Switches müssen mit Interswitch-Verbindungen, die über genügend Bandbreite verfügen, verbunden werden,
um den iSCSI-Datenverkehr zu verarbeiten, oder sie müssen Stacking-fähig sein. Dell empfiehlt, wann immer
möglich Stacking-Konfigurationen einzusetzen.
Sie können nur einen der beiden 10-Gbit-Ethernet-Ports auf jedem Steuermodul auf einmal verwenden:
• Verwenden Sie mit dem 10GBASE-T-Port (linker Ethernet 0 Port) CAT6-Kabel (oder besser) für bis zu
55 m, oder CAT6A oder CAT7 für bis zu 100 m.
• Verwenden Sie für den SFP+ Port (rechter Ethernet-0-Port) 10GBASE-SR-geeignete Lichtleiterkabel
(50Mikrometer-Multimodefaser) oder SFP+ Kupferkabel.
Die folgende Abbildung zeigt die empfohlenen Möglichkeiten für die Netzwerkkonfiguration.
Dell rät von der gleichzeitigen Verbindung der SFP+ und 10GBASE-T Ethernet-Ports ab.
Anmerkung:

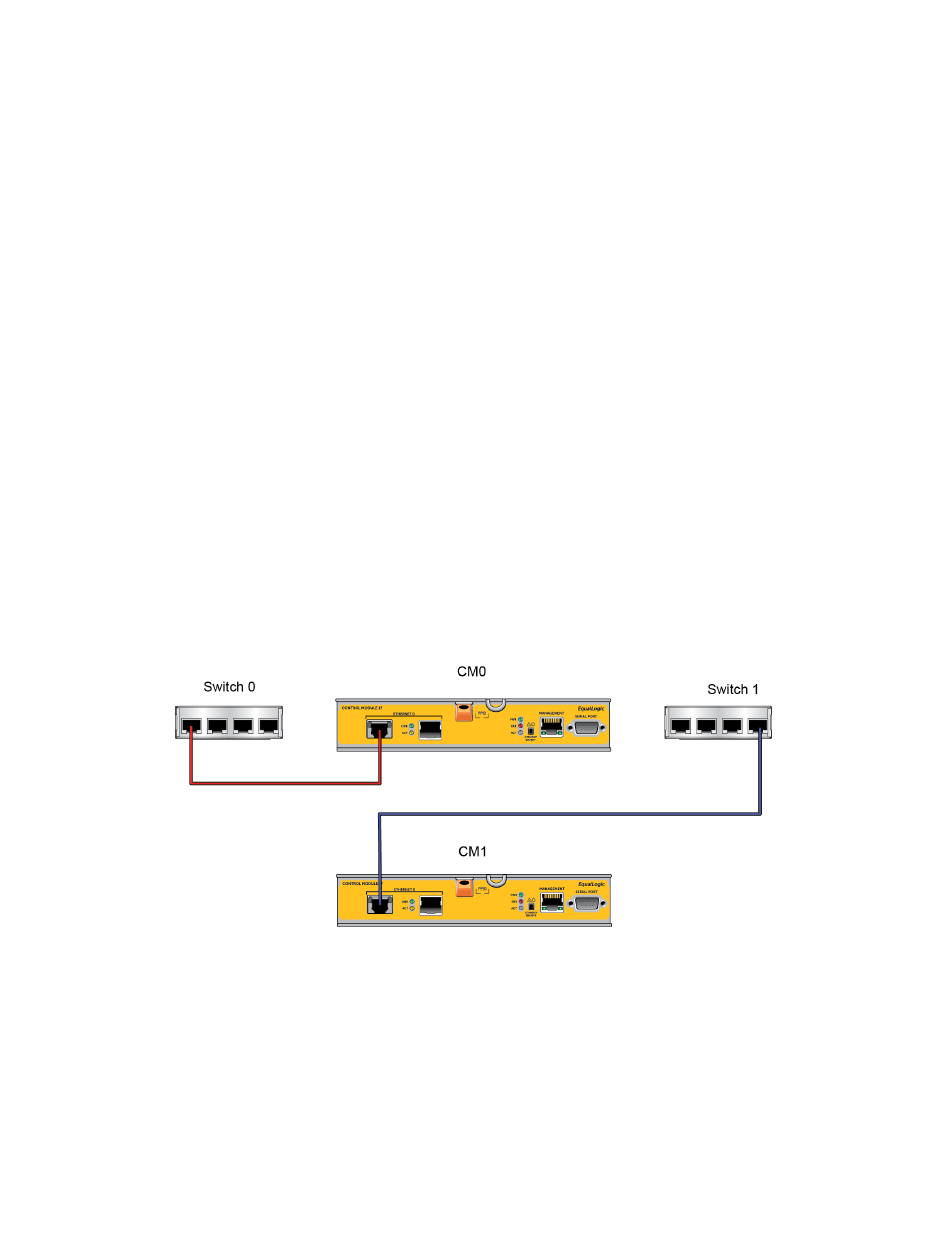

Abbildung 5: Empfohlene Netzwerkkonfigurationen
3 Anschließen der Array-Kabel
11
