Sägekette Auflegen - Stihl MS 271 Gebrauchsanleitung

deutsch
1

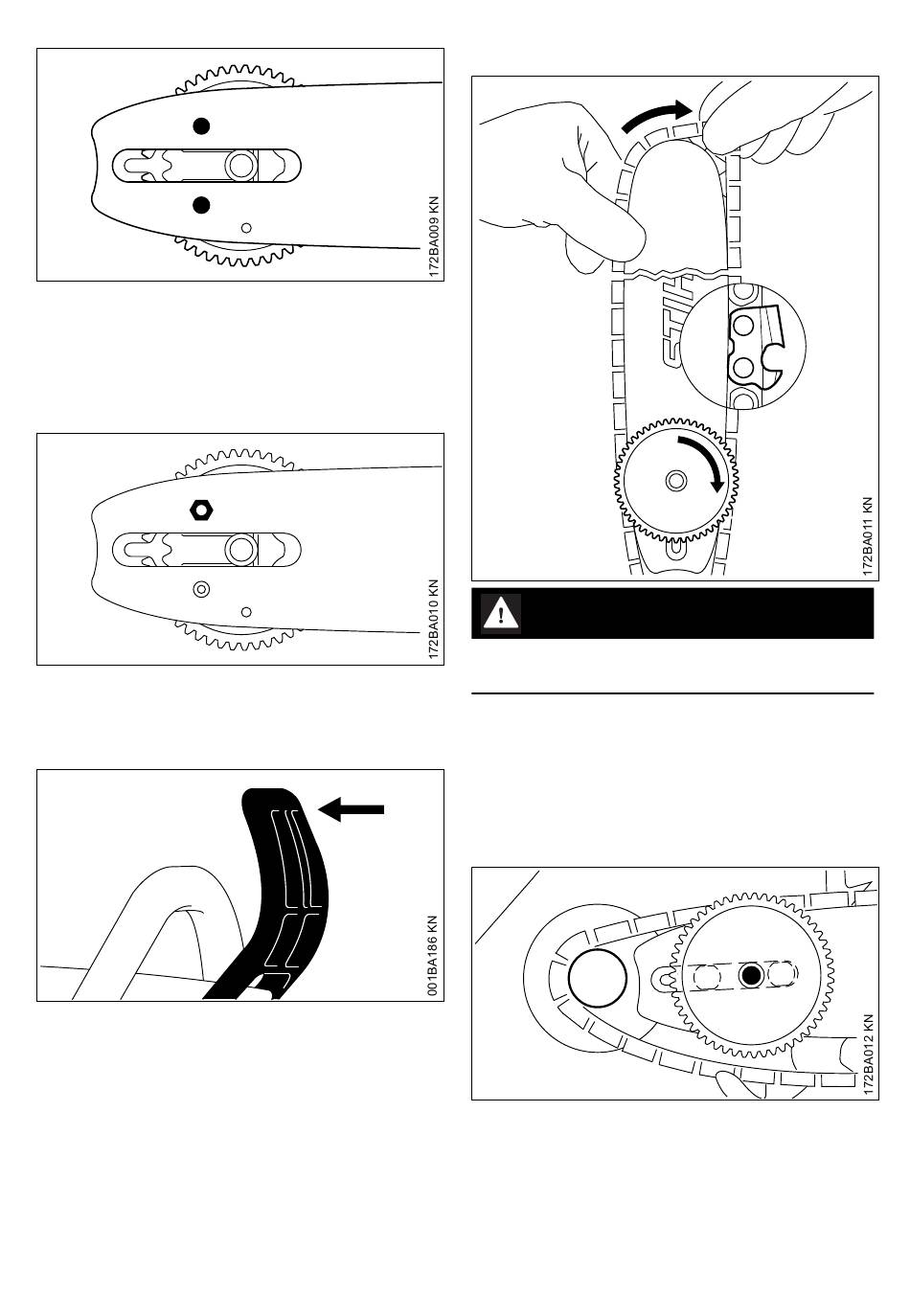

► Spannscheibe (1) und Führungsschiene (3) so
zueinander positionieren, dass der Gewinde‐
stift (4) durch die obere Bohrung der Füh‐
rungsschiene ragt und der kurze Führungs‐
zapfen (5) in die untere Bohrung der Füh‐
rungsschiene ragt
► Mutter (2) ansetzen und von Hand bis zur
Anlage auf den Gewindestift drehen
7.3 Kettenbremse lösen
► Handschutz in Richtung des Griffrohrs ziehen
bis es hörbar klickt – Kettenbremse ist gelöst
18
7 Führungsschiene und Sägekette montieren (Kettenschnellspannung)
4
3
5
2
7.4 Sägekette auflegen
WARNUNG
Schutzhandschuhe anziehen – Verletzungsge‐
fahr durch die scharfen Schneidezähne
► Sägekette auflegen – an der Schienenspitze
beginnen – auf die Lage der Spannscheibe
und der Schneidkanten achten
► Spannscheibe (1) bis zum Anschlag nach
rechts drehen
► Führungsschiene so drehen, dass die Spann‐
scheibe zum Benutzer weist
2
► Sägekette über das Kettenrad (2) legen
► Führungsschiene anlegen – die Bund‐
schraube (3) ragt durch die Bohrung der
Spannscheibe – die Köpfe der beiden kurzen
Bundschrauben ragen in das Langloch der
Führungsschiene
1
3
