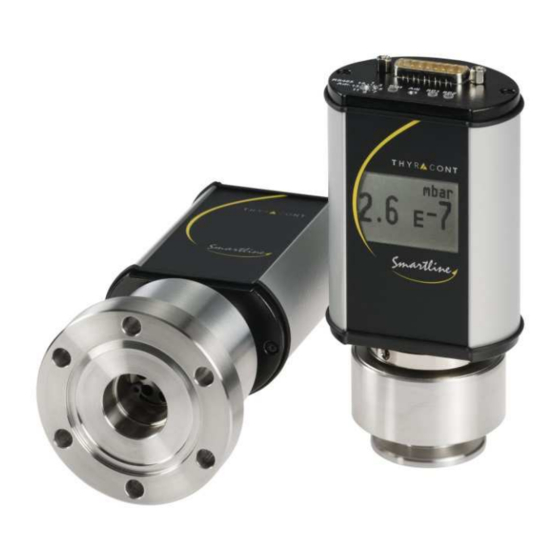

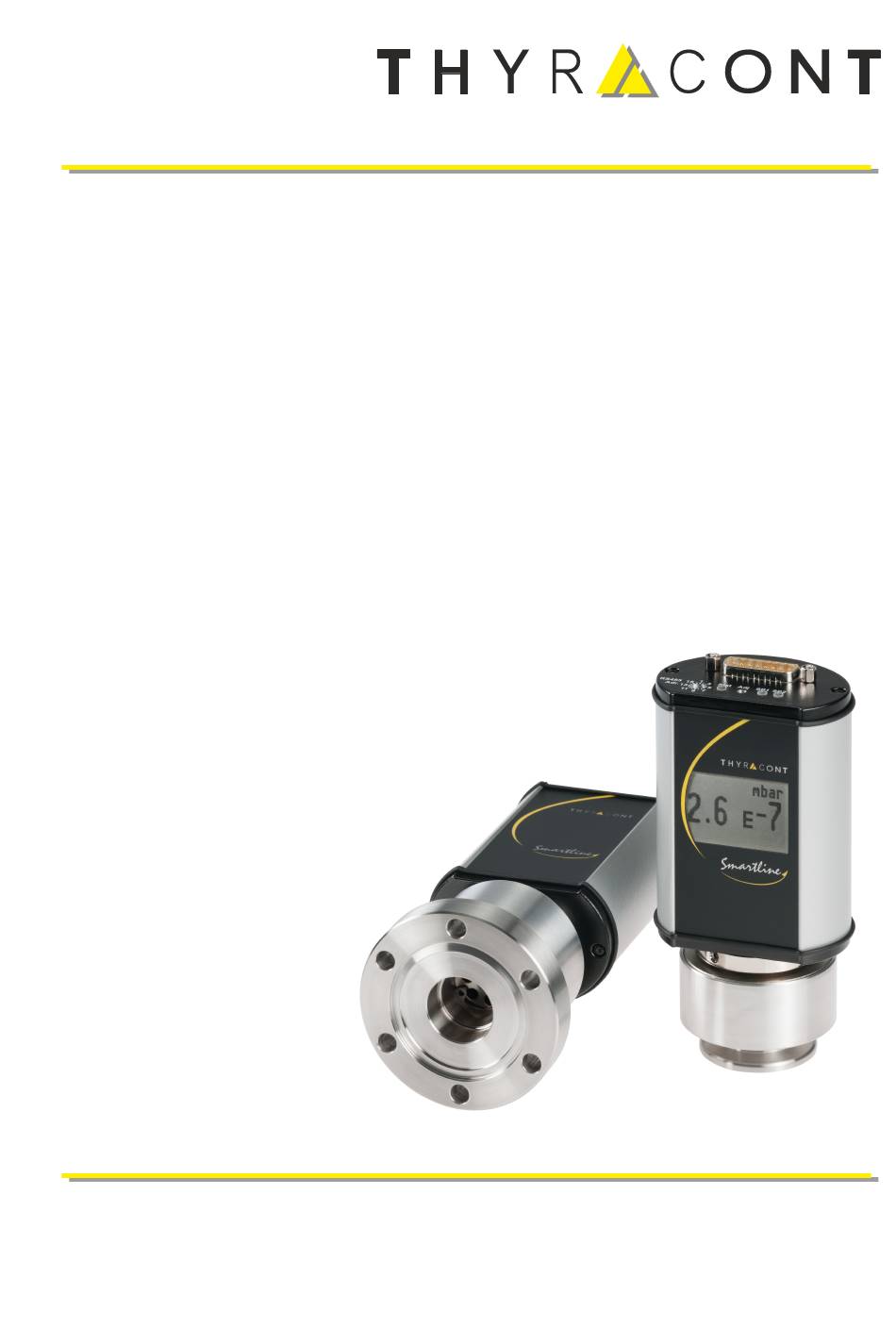

- Seite 1 V a c u u m I n s t r u m e n t s VSM77D, VSM78D, VSM79D VSM77DL, VSM78DL, VSM79DL Vakuum Transmitter Vacuum Transducer Betriebsanleitung Operating Instructions...
-
Seite 3: Inhaltsverzeichnis
3.3 Elektrischer Anschluss ......3.3.1 Anschluss an Thyracont Anzeigegeräte ... . -
Seite 4: Hinweise Für Ihre Sicherheit
1 Hinweise für Ihre Sicherheit Lesen und befolgen Sie alle Punkte dieser Anleitung Informieren Sie sich über Gefahren, die vom Gerät ausgehen und Gefahren, die von Ihrer Anlage ausgehen Beachten Sie die Sicherheits- und Unfall-Verhütungsvorschriften Prüfen Sie regelmäßig die Einhaltung aller Schutzmaßnahmen Installieren Sie das VSM unter Einhaltung der entsprechenden Umgebungsbedingun- gen;... -
Seite 5: Vakuum Transmitter Vsm
2 Vakuum Transmitter VSM 2.1 Zur Orientierung Diese Betriebsanleitung ist gültig für Produkte mit den Artikelnummern VSM77D, VSM78D, VSM79D, VSM77DL, VSM78DL, VSM79DL. Sie finden die Artikelnummern auf dem Typenschild. Technische Änderungen oh- ne vorherige Anzeige sind vorbehalten. 2.2 Lieferumfang Zum Lieferumfang gehören:... -
Seite 6: Produktbeschreibung
2.3 Produktbeschreibung Der Vakuum Transmitter VSM dient zur Absolutdruck-Messung in gasförmigen Me- dien im Bereich 5,0x10 - 1000 mbar. Das Gerät kann an ein Thyracont Anzeige- gerät angeschlossen oder gemäß Anschlussbelegung mit einer kundeneigenen Spannungsversorgung betrieben werden. Das analoge Mess-Signal 1,82 V - 8,6 V ist dabei über den gesamten Messbereich logarithmisch vom Druck abhängig. -
Seite 7: Installation
3 Installation 3.1 Hinweise zur Installation Starkes Magnetfeld! Das Gerät enthält starke Permanentmagnete. Keine eigenmächtigen Umbauten oder Veränderungen am Gerät vornehmen! Aufstellungsort: Innenräume Für nicht vollklimatisierte Betriebsräume gilt: Temperatur: +5 C ... +60 C Rel. Luftfeuchte: max. 80% bis 30 C, max. 50% bei 40 C, nicht betauend Luftdruck: 860 - 1060 hPa (mbar) 3.2 Vakuumanschluss Schmutz und Beschädigungen, insbesondere am Flansch, beein-... -
Seite 8: Elektrischer Anschluss
Druck nicht mehr standhalten. Dies kann zu Gesundheitsschäden durch ausströmende Prozessmedien führen! 3.3 Elektrischer Anschluss 3.3.1 Anschluss an Thyracont Anzeigegeräte Wird der Transmitter an einem Thyracont Anzeigegerät betrieben, ist ein geeigne- tes Messkabel zu verwenden (siehe Zubehör). Anschluss des Transmitters niemals mit Spannung führendem Ka- bel herstellen! Stecker am Transmitter einstecken und mit Schrauben sichern. -
Seite 9: Kundeneigene Spannungsversorgung
3.3.2 Kundeneigene Spannungsversorgung Der Transmitter kann auch mit anderen Anzeigegeräten oder kundeneigener Span- nungsversorgung betrieben werden. Die elektrische Verbindung ist unter Verwendung geeigneter Kabel EMV-gerecht gemäß untenstehender Pinbelegung herzustellen: Stecker Sub-D, 15polig, männlich Pin1: Identifikation: 33 k Pin2: Signal Output 0-10 VDC Pin3: AGND Pin4:... -
Seite 10: Betrieb
4 Betrieb 4.1 Allgemeines Messprinzip Der Vakuum Transmitter VSM besitzt eine interne Kombination aus Piranisen- sor, der die Wärmeleitfähigkeit von Gasen zur Vakuummessung nutzt, und einem Kaltkathoden-Ionisationssensor (invertiertes Magnetron). Beim Wärmeleitungssensor wird ein Wendel-Filament in einer Wheatstone Brü- ckenschaltung auf eine konstante Temperatur aufgeheizt. Die notwendige Brücken- spannung ist ein Maß... -
Seite 11: Bedienung Des Vsm
4.2 Bedienung des VSM Die Status-LED des VSM signalisiert folgende Betriebszustände: Die Schaltpunkt LEDs leuchten, sobald das zugehörige Relais angezogen ist. Die Modelle VSM77DL, VSM78DL und VSM79DL verfügen zudem über eine gelb hinterleuchtete LCD Anzeige. Diese zeigt den aktuell gemessenen Ist-Druck. Liegt ein Fehler im Betrieb des Transmitters vor, wird dies durch ein rot hinterleuch- tetes Display signalisiert. -
Seite 12: Nachjustieren
Anzeigeeinheit und Display-Orientierung können per Softwarekommando geän- dert werden, siehe hierzu Abschnitt 5.5. 4.3 Nachjustieren Das Gerät ist ab Werk bei Versorgungsspannung 24 V stehend, d.h. mit dem Flansch nach unten, abgeglichen. Andere Einbaulagen, Einsatz unter anderen klimatischen Bedingungen, extreme Temperaturschwankungen, Alterung oder Verschmutzung können ein Nachjustie- ren des Pirani-Sensors erforderlich machen. - Seite 13 Zum Justieren den Gummistopfen über dem Taster »Adj« entfernen (1), dann mit einem dünnen Schraubendreher oder ähnlichem Hilfsmittel mehrmals kurz auf den Taster drücken (2), bis die Status-LED schnell orange zu blinken beginnt. Nach 3 s ohne weiteren Tastendruck signalisiert langsames Blinken, dass der Transmitter nun nachjustiert werden kann.
-
Seite 14: Ausheizen
Nachjustieren per Software-Kommando Siehe Abschnitt 5.7. 4.4 Ausheizen Soll die Vakuumkammer mit angeflanschtem VSM ausgeheizt werden, so darf die Temperatur am Sensorflansch 160 C keinesfalls überschreiten. Die Spannungsversorgung des Transmitters muss während des Ausheizens der Kammer ausgeschaltet sein. Anderenfalls kann es zu Schäden an der Elektronik kommen! VSM-RS485-200116... -
Seite 15: Kommunikation
Wert zwischen 1 und 16 einzustellen (2). Danach den Gummistopfen wieder ein- setzen. Bei der Kommunikation werden die Telegramme gemäß Thyracont Protokoll Versi- on V2 als ASCII-Code übertragen. Ausführliche Informationen hierzu finden Sie in der gesonderten Beschreibung »Thyracont Communication Protocol«. -
Seite 16: Parameterübersicht
5.2 Parameterübersicht Command Code Type of Device Product Name Serial Number Device Serial Number Head (Sensor) Version Device Version Firmware Version Bootloader Baud Rate Response Delay Device Restart Measurement Range Measurement Value Measurement Value 1 (Pirani) Measurement Value 4 (Cold Cathode) Display Unit Display Orientation Relay 1... -
Seite 17: Geräte-Parameter Und Information
5.3 Geräte-Parameter und Information Type of Device (TD): Abfragen des Gerätetyps, z.B. VSM207 Product Name (PN): Abfragen des Produktnamens (entspricht der Artikelnummer) Serial Number Device (SD): Abfragen der Geräte-Seriennummer Serial Number Head (SH): Abfragen der Seriennummer des Sensorkopfes Version Device (VD): Abfragen der Hardware-Versionsnummer des Geräts Version Firmware (VF): Abfragen der Firmware-Versionsnummer des Geräts... -
Seite 18: Messwertabfrage
5.4 Messwertabfrage Measurement Range (MR): Abfragen des Messbereichs Measurement Value MV: Abfragen des aktuell gemessenen Druckwertes Measurement Value M1: Abfragen des aktuell vom Pirani-Sensor gemessenen Druckwertes Measurement Value M4: Abfragen des aktuell vom Kaltkathodensensor gemessenen Druckwertes. Bei aus- geschalteter Kaltkathode wird der Fehlercode »_ SEDIS« zurückgegeben. 5.5 Displayfunktionen Display Unit (DU): Abfragen und Einstellen der für das LCD Display des Transmitters verwendeten... -
Seite 19: Schaltpunkte
5.6 Schaltpunkte Das VSM besitzt 2 unabhängige, potentialfreie Relais-Schalter. Diese sind als Um- schalter gemäß der in 3.3.2 beschriebenen Pinbelegung am Anschluss-Stecker nach außen geführt. Relay R1, R2: Die Relais können unabhängig voneinander für verschiedene Schaltmodi konfigu- riert werden, der Parameter dient zum Abfragen und Einstellen dieser Schaltmodi. Einstellung T[p1] F[p2]: Hier werden zwei Druckwerte T[p1] (true) und F[p2] (false) übertragen. -
Seite 20: Nachjustieren
Die Einstellung T[p1] = F[p2] ist nicht erlaubt! Ein zu kleiner Ab- stand der beiden Schaltdrücke kann zum Flackern und zur Beschä- digung des Relais führen! Einstellung E: Relais zieht an bei Gerätefehler. Einstellung !E: Relais fällt ab bei Gerätefehler. Einstellung U: Relais zieht an bei Messbereichsunterschreitung. -
Seite 21: Sensor Parameter
5.8 Sensor Parameter Modus Wertangleichung - Sensor Transition (ST) Im VSM erfolgt standardmäßig ein kontinuierlicher Übergang zwischen Pirani- und Kaltkathodenbereich. Dabei findet eine Wertangleichung statt. Um das Verhalten des Transmitters den Prozessanforderungen optimal anzupas- sen, können mit dem Parameter »Sensor Transition« (ST) folgende Optionen kon- figuriert werden: »0«: Keine Wertangleichung, d.h. - Seite 22 Gasart-Korrekturfaktoren - Gas Correction Factor (C1 / C4) Das Mess-Signal des VSM ist gasartabhängig. Das Gerät ist auf N bzw. trockene Luft abgeglichen. Für andere Gase kann die Druckausgabe unterhalb 0,1 mbar korrigiert werden, indem entsprechende Korrekturfaktoren für beide Sensortypen gesetzt werden.
-
Seite 23: Vacugraph Software
5.9 VacuGraph Software Die Software VacuGraph wurde speziell für den Einsatz mit Thyracont Messgerä- ten entwickelt und läuft auf den Betriebssystemen Windows, Linux, MacOS und Android. Sie ermöglicht neben dem Plotten und Speichern von Messdaten auch das be- queme Konfigurieren aller Geräteparameter. -
Seite 24: Wartung Und Service
1,0 V / »UR« via RS485 unterschritten Messgrenze) Mess-Signal < 0,5 V / Elektronik oder Sensor Gerät einschicken oder »ERROR1« via RS485 / defekt Sensor ersetzen Status LED dauer-rot Access Code »7« via Fehlermeldung / Warnung siehe gesonderte RS485 Beschreibung Thyracont Communication Protocol VSM-RS485-200116... - Seite 25 VSM-RS485-200116...
-
Seite 26: Technische Daten
7 Technische Daten Messprinzip Wärmeleitfähigkeit Pirani / Kaltkathode (Invertiertes Magnetron), gasartabhängig Messbereich 1000 - 5,0x10 mbar (750 - 5,0x10 Torr) Max. Überlast 10 bar abs. Genauigkeit 1000 ... 10 mbar: ca. 30% v. Messwert 10 ... 2,0x10 mbar: 10% v. Messwert 2,0x10 ... - Seite 27 Spannungsversorgung 20 - 30 VDC Leistungsaufnahme max. 3 W, zusätzlich 0,8 W für Relais und LCD Ausgangssignal 0 - 10 VDC, min. 10 k , Messbereich 1,82 - 8,6 VDC, logarithmisch Serielle Schnittstelle RS485: 9,6 ... 115 kBd, 8 databit, 1 stopbit, no parity Schaltausgänge 2x Relais, potentialfrei...
-
Seite 28: Konformitätserklärung
8 Konformitätserklärung VSM-RS485-200116... -
