VSP63PN, VSP64PN, VCP63PN, VCP64PN
Vakuum Transmitter
Vacuum Transducer
®Registered trademark of Profibus & Profinet International (PI)
Betriebsanleitung
Operating Instructions

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für thyracont VSP63PN

Inhaltszusammenfassung für thyracont VSP63PN

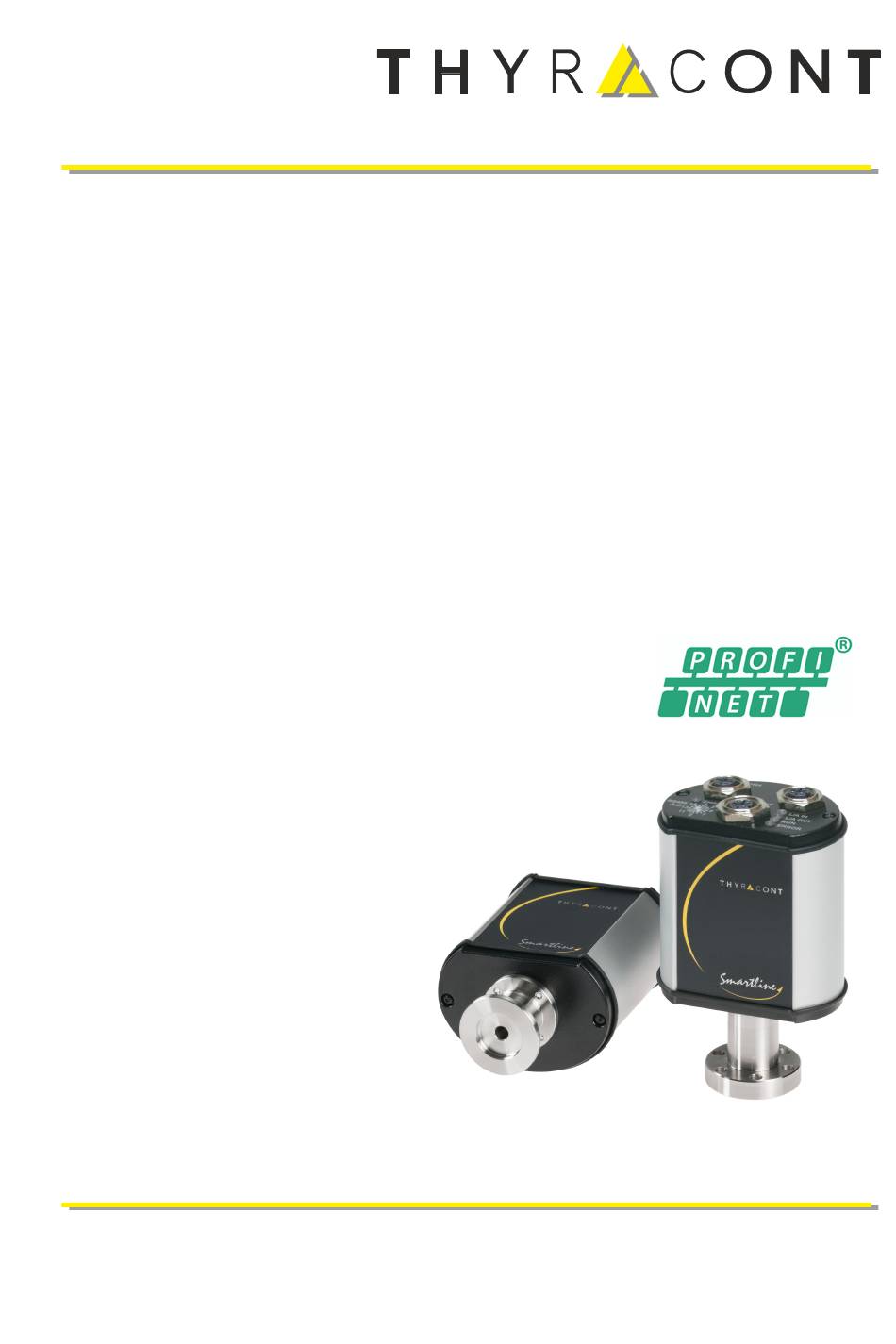

  • Seite 1 V a c u u m I n s t r u m e n t s VSP63PN, VSP64PN, VCP63PN, VCP64PN Vakuum Transmitter Vacuum Transducer ®Registered trademark of Profibus & Profinet International (PI) Betriebsanleitung Operating Instructions...

  • Seite 3: Inhaltsverzeichnis

    5.7 Sensor Parameter ......6 Wartung und Service 7 Technische Daten 8 Konformitätserklärung Hersteller: Thyracont Vacuum Instruments GmbH Max-Emanuel-Straße 10 D-94036 Passau Tel.: ++49/851/95986-0 E-Mail: info@thyracont-vacuum.com Internet: https://www.thyracont-vacuum.com...

  • Seite 4: Hinweise Für Ihre Sicherheit

    1 Hinweise für Ihre Sicherheit Lesen und befolgen Sie alle Punkte dieser Anleitung Informieren Sie sich über Gefahren, die vom Gerät ausgehen und Gefahren, die von Ihrer Anlage ausgehen Beachten Sie die Sicherheits- und Unfall-Verhütungsvorschriften Prüfen Sie regelmäßig die Einhaltung aller Schutzmaßnahmen Installieren Sie das VSP/VCP unter Einhaltung der entsprechenden Umgebungsbe- dingungen;...

  • Seite 5: Vakuum Transmitter Vsp/Vcp

    2 Vakuum Transmitter VSP/VCP 2.1 Zur Orientierung Diese Betriebsanleitung ist gültig für Produkte mit den Artikelnummern VSP63PN, VSP64PN, VCP63PN, VCP64PN. Sie finden die Artikelnummern auf dem Typenschild. Technische Änderungen oh- ne vorherige Anzeige sind vorbehalten. 2.2 Lieferumfang Zum Lieferumfang gehören:...

  • Seite 6: Produktbeschreibung

    2.3 Produktbeschreibung Der Vakuum Transmitter VSP/VCP dient zur Absolutdruck-Messung in gasförmi- gen Medien im Bereich 1,0x10 - 1000 mbar. Der Transmittertyp VCP mit Pt/Rh Fi- lament ist für den Einsatz in vielen Korrosivgas-Anwendungen geeignet und misst Absolutdruck im Bereich 5,0x10 - 1000 mbar.

  • Seite 7: Installation

    3 Installation 3.1 Hinweise zur Installation Keine eigenmächtigen Umbauten oder Veränderungen am Gerät vornehmen! Aufstellungsort: Innenräume Für nicht vollklimatisierte Betriebsräume gilt: Temperatur: +5 C ... +50 C Rel. Luftfeuchte: max. 80% bis 30 C, max. 50% bei 40 C, nicht betauend Luftdruck: 860 - 1060 hPa (mbar) 3.2 Vakuumanschluss Schmutz und Beschädigungen, insbesondere am Flansch, beein-...

  • Seite 8: Elektrischer Anschluss

    Bei Überdruck im Vakuumsystem > 1 bar Versehentliches Öffnen von Spannelementen kann zu Verletzun- gen durch herumfliegende Teile führen! Ungesicherte Schlauch- verbindungen können sich lösen und Gesundheitsschäden durch ausströmende Prozessmedien herbeiführen! Bei Überdruck im Vakuumsystem 1,5 bis 4 bar Bei KF-Flanschverbindungen können Elastomer-Dichtringe dem Druck nicht mehr standhalten.

  • Seite 9: Profinet Pn P1 / Pn P2

    3.3.2 Profinet PN P1 / PN P2 Bei den Profinet Ports 1 und 2 handelt es sich um integrierte 2-Port-Switches, so- mit ist kein zusätzlicher externer Switch erforderlich. Die elektrische Verbindung ist unter Verwendung geeigneter Kabel EMV-gerecht gemäß untenstehender Pinbelegung herzustellen: Stecker 2x M12, D-kodiert, 4polig, weiblich Pin1: Tx+ / Transmit Data +...

  • Seite 10: Betrieb

    4 Betrieb 4.1 Allgemeines Messprinzip Vakuum Transmitter des Typs VSP und VCP besitzen einen Piranisensor, der die Wärmeleitfähigkeit von Gasen zur Vakuummessung nutzt. Beim Wärmeleitungssensor wird ein Wendel-Filament in einer Wheatstone Brü- ckenschaltung auf eine konstante Temperatur aufgeheizt. Die notwendige Brücken- spannung ist ein Maß...

  • Seite 11: Status Led

    4.2 Status LED Die Status LED des VSP/VCP signalisiert folgende Betriebszustände: 4.3 Ausheizen Soll die Vakuumkammer mit angeflanschtem VSP/VCP ausgeheizt werden, so darf die Temperatur am Sensorflansch 150 C keinesfalls überschreiten. Die Spannungsversorgung des Transmitters muss während des Ausheizens der Kammer ausgeschaltet sein. Anderenfalls kann es zu Schäden an der Elektronik kommen! VSP/VCP-Profinet-200116...

  • Seite 12: Kommunikation

    Schalter mit einem dünnen Schraubendreher oder ähnlichem Hilfsmittel auf einen Wert zwischen 1 und 16 einzustellen. Danach den Gummistopfen wieder einset- zen. Bei der Kommunikation werden die Telegramme gemäß Thyracont Protokoll Versi- on V2 als ASCII-Code übertragen. Ausführliche Informationen hierzu finden Sie in der gesonderten Beschreibung »Thyracont Communication Protocol«.

  • Seite 13: Die Profinet Schnittstelle Des Vsp/Vcp

    5.2 Die Profinet Schnittstelle des VSP/VCP Profinet® ist ein eingetragenes Markenzeichen der Profibus & Profinet Internatio- nal (PI). Für die Kommunikation über die Profinet Schnittstelle existiert eine separate An- leitung, welche dem Gerät beiliegt. Die Beschreibung auf den folgenden Seiten bezieht sich daher auf die über RS485 ansprechbaren Parameter.

  • Seite 14: Parameterübersicht

    5.3 Parameterübersicht RS485 Command Profinet Code Type of Device Product Name Serial Number Device Serial Number Head (Sensor) Version Device Version Firmware Version Bootloader Baud Rate Response Delay Device Restart Measurement Range Measurement Value Adjust High (Atmosphere Pressure) Adjust Low (Zero Pressure) Gas Correction Factor 1 (Pirani) Das bisherige RS485 Schnittstellen-Protokoll der Version V1 wird auch weiterhin von allen Smartline Geräten unterstützt! Telegram-...

  • Seite 15: Geräte-Parameter Und Information

    5.4 Geräte-Parameter und Information Type of Device (TD): Abfragen des Gerätetyps, z.B. VSP206 Product Name (PN): Abfragen des Produktnamens (entspricht der Artikelnummer) Serial Number Device (SD): Abfragen der Geräte-Seriennummer Serial Number Head (SH): Abfragen der Seriennummer des Sensorkopfes Version Device (VD): Abfragen der Hardware-Versionsnummer des Geräts Version Firmware (VF): Abfragen der Firmware-Versionsnummer des Geräts...

  • Seite 16: Messwertabfrage

    5.5 Messwertabfrage Measurement Range (MR): Abfragen des Messbereichs Measurement Value MV: Abfragen des aktuell gemessenen Druckwertes ) Nicht über Profinet ansprechbar 5.6 Nachjustieren Das Gerät ist ab Werk bei Versorgungsspannung 24 V stehend, d.h. mit dem Flansch nach unten, abgeglichen. Andere Einbaulagen, Einsatz unter anderen klimatischen Bedingungen, extreme Temperaturschwankungen, Alterung oder Verschmutzung können ein Nachjustie- ren des Pirani-Sensors erforderlich machen.

  • Seite 17: Sensor Parameter

    5.7 Sensor Parameter Gasart-Korrekturfaktoren - Gas Correction Factor (C1) Das Mess-Signal des VSP/VCP ist gasartabhängig. Das Gerät ist auf N bzw. trockene Luft abgeglichen. Für andere Gase kann die Druckausgabe unterhalb 0,1 mbar korrigiert werden, indem ein entsprechender Korrekturfaktor gesetzt wird. Die Messwerte des Sensors werden dann bereits im Gerät mit dem Korrekturfaktor multipliziert, so dass am digitalen Ausgang des Transmitters ein korrigiertes Mess- Signal zur Verfügung steht.

  • Seite 18: Wartung Und Service

    »UR« via RS485 Messbereich (Druck liegt unterhalb der unterschritten Messgrenze) »ERROR1« via RS485 / Elektronik oder Sensor Gerät einschicken oder Status LED dauer-rot defekt Sensor ersetzen Access Code »7« via Fehlermeldung / Warnung siehe gesonderte RS485 Beschreibung Thyracont Communication Protocol VSP/VCP-Profinet-200116...
  • Seite 19 VSP/VCP-Profinet-200116...

  • Seite 20: Technische Daten

    7 Technische Daten Messprinzip Wärmeleitfähigkeit Pirani, gasartabhängig Messbereich VSP: 1000 - 1,0x10 mbar (750 - 1,0x10 Torr) VCP: 1000 - 5,0x10 mbar (750 - 5,0x10 Torr) Max. Überlast 10 bar abs. Genauigkeit VSP: 1000 ... 20 mbar: ca. 30% v. Messwert 20 ...
  • Seite 21 Leistungsaufnahme max. 2,5 W, zusätzlich 1,6 W für Profinet RS485 Schnittstelle 9,6 ... 115 kBd, 8 databit, 1 stopbit, no parity Anschluss: M12 Rundsteckverbinder A-codiert, 5polig, weibl., verschraubbar Profinet Schnittstelle Anschluss: M12 Rundsteckverbinder D-codiert, 4polig, weibl., verschraubbar Vakuumanschluss VSP63, VCP63: Kleinflansch DN16 ISO KF VSP64, VCP64: Conflat Flansch DN16 CF Schutzart IP 54...

  • Seite 22: Konformitätserklärung
