TOROK
Verwendung und Einsatzgrenzen

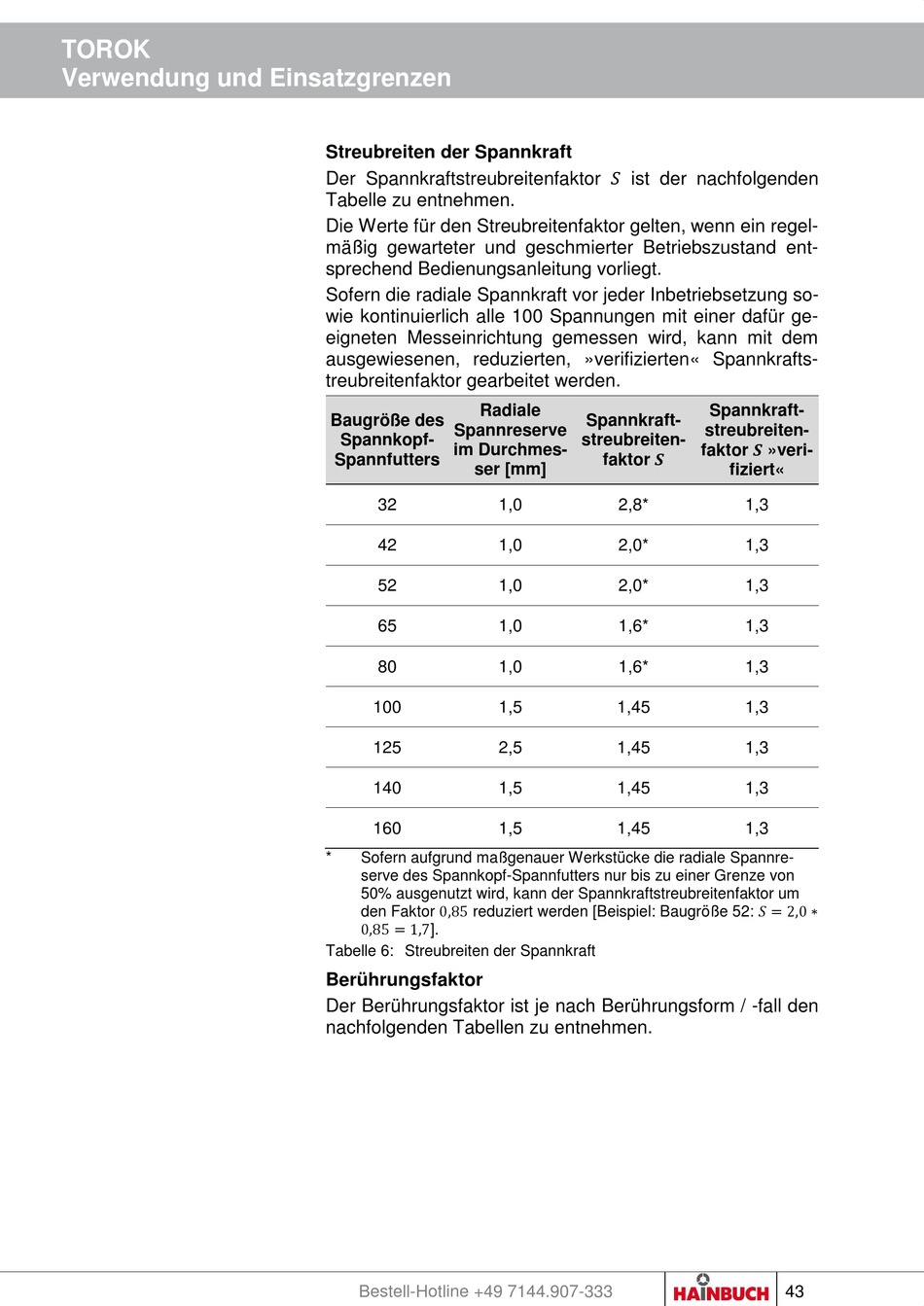

Streubreiten der Spannkraft
Der Spannkraftstreubreitenfaktor �� ist der nachfolgenden
Tabelle zu entnehmen.
Die Werte für den Streubreitenfaktor gelten, wenn ein regel-
mäßig gewarteter und geschmierter Betriebszustand ent-
sprechend Bedienungsanleitung vorliegt.
Sofern die radiale Spannkraft vor jeder Inbetriebsetzung so-
wie kontinuierlich alle 100 Spannungen mit einer dafür ge-
eigneten Messeinrichtung gemessen wird, kann mit dem
ausgewiesenen, reduzierten, »verifizierten« Spannkrafts-
treubreitenfaktor gearbeitet werden.
Radiale
Baugröße des
Spannreserve
Spannkopf-
im Durchmes-
Spannfutters
ser [mm]
32
1,0
42
1,0
52
1,0
65
1,0
80
1,0
100
1,5
125
2,5
140
1,5
160
1,5
*
Sofern aufgrund maßgenauer Werkstücke die radiale Spannre-
serve des Spannkopf-Spannfutters nur bis zu einer Grenze von
50% ausgenutzt wird, kann der Spannkraftstreubreitenfaktor um
den Faktor 0,85 reduziert werden [Beispiel: Baugröße 52: �� = 2,0 ∗
0,85 = 1,7].
Tabelle 6: Streubreiten der Spannkraft
Berührungsfaktor
Der Berührungsfaktor ist je nach Berührungsform / -fall den
nachfolgenden Tabellen zu entnehmen.
Bestell-Hotline +49 7144.907-333
Spannkraft-
Spannkraft-
streubreiten-
streubreiten-
faktor �� »veri-
faktor ��
fiziert«
2,8*
1,3
2,0*
1,3
2,0*
1,3
1,6*
1,3
1,6*
1,3
1,45
1,3
1,45
1,3
1,45
1,3
1,45
1,3
43
