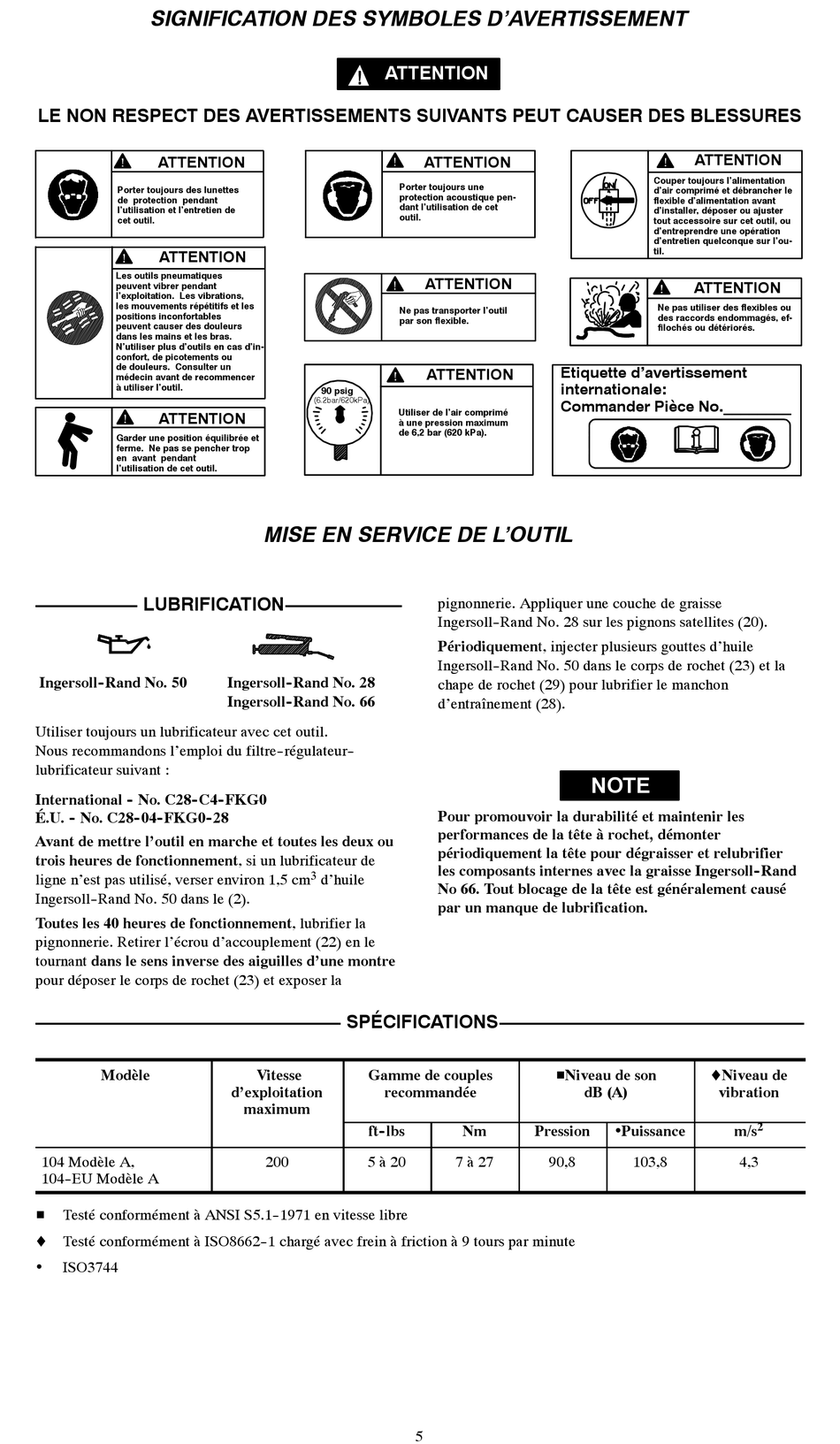

SIGNIFICATION DES SYMBOLES D'AVERTISSEMENT
LE NON RESPECT DES AVERTISSEMENTS SUIVANTS PEUT CAUSER DES BLESSURES
ATTENTION
Porter toujours des lunettes
de protection pendant
l'utilisation et l'entretien de
cet outil.
ATTENTION
Les outils pneumatiques
peuvent vibrer pendant
l'exploitation. Les vibrations,
les mouvements répétitifs et les
positions inconfortables
peuvent causer des douleurs
dans les mains et les bras.
N'utiliser plus d'outils en cas d'in-
confort, de picotements ou
de douleurs. Consulter un
médecin avant de recommencer
à utiliser l'outil.
ATTENTION
Garder une position équilibrée et
ferme. Ne pas se pencher trop
en avant pendant
l'utilisation de cet outil.
LUBRIFICATION
Ingersoll- - Rand No. 50
Utiliser toujours un lubrificateur avec cet outil.
Nous recommandons l'emploi du filtre- - régulateur- -
lubrificateur suivant :
International - - No. C28- - C4- - FKG0
É.U. - - No. C28- - 04- - FKG0- - 28
Avant de mettre l'outil en marche et toutes les deux ou
trois heures de fonctionnement, si un lubrificateur de
ligne n'est pas utilisé, verser environ 1,5 cm
Ingersoll- - Rand No. 50 dans le (2).
Toutes les 40 heures de fonctionnement, lubrifier la
pignonnerie. Retirer l'écrou d'accouplement (22) en le
tournant dans le sens inverse des aiguilles d'une montre
pour déposer le corps de rochet (23) et exposer la
Modèle
104 Modèle A,
104- - EU Modèle A
Testé conformément à ANSI S5.1- - 1971 en vitesse libre
H
♦ Testé conformément à ISO8662- - 1 chargé avec frein à friction à 9 tours par minute
ISO3744
•
ATTENTION
90 psig
(6.2bar/620kPa)
MISE EN SERVICE DE L'OUTIL
Ingersoll- - Rand No. 28
Ingersoll- - Rand No. 66
3
d'huile
SPÉCIFICATIONS
Vitesse
Gamme de couples
d'exploitation
recommandée
maximum
ft- - lbs
200
5 à 20
ATTENTION
Porter toujours une
protection acoustique pen-
dant l'utilisation de cet
outil.
ATTENTION
Ne pas transporter l'outil
par son flexible.
ATTENTION
Utiliser de l'air comprimé
à une pression maximum
de 6,2 bar (620 kPa).
pignonnerie. Appliquer une couche de graisse
Ingersoll- - Rand No. 28 sur les pignons satellites (20).
Périodiquement, injecter plusieurs gouttes d'huile
Ingersoll- - Rand No. 50 dans le corps de rochet (23) et la
chape de rochet (29) pour lubrifier le manchon
d'entraînement (28).
Pour promouvoir la durabilité et maintenir les
performances de la tête à rochet, démonter
périodiquement la tête pour dégraisser et relubrifier
les composants internes avec la graisse Ingersoll- - Rand
No 66. Tout blocage de la tête est généralement causé
par un manque de lubrification.
HNiveau de son
Nm
Pression
7 à 27
90,8
5
ATTENTION
Couper toujours l'alimentation
d'air comprimé et débrancher le
flexible d'alimentation avant
d'installer, déposer ou ajuster
tout accessoire sur cet outil, ou
d'entreprendre une opération
d'entretien quelconque sur l'ou-
til.
ATTENTION
Ne pas utiliser des flexibles ou
des raccords endommagés, ef-
filochés ou détériorés.
Etiquette d'avertissement
internationale:
Commander Pièce No.________
NOTE
♦Niveau de
dB (A)
vibration
•Puissance
103,8
2
m/s
4,3
