Bedienung

2.1

Bedienung am Gerät

Status-LED

Die Status-LED zeigt verschiedene Zustände direkt am Gerät an:

· rot: Das Gerät ist nicht mit dem Ethernet verbunden.

· orange: Das Gerät ist mit dem Ethernet verbunden und wartet auf die Antwort vom

DHCP-Server.

· grün: Das Gerät ist mit dem Ethernet verbunden, und die TCP/IP Einstellungen wurden

vorgenommen.

· regelmäßig blinkend: Das Gerät befindet sich im Bootloader-Modus.

Den aktuellen Schaltzustand des Ausgangs erkennt man an der Port-LED. Leuchtet die

LED grün, ist der Port eingeschaltet, leuchtet die LED rot, ist der Ausgangsport ausge-

schaltet.

Halten Sie den Taster für insgesamt 6 Sekunden gedrückt. Nach den ersten 3 Sekunden

blinkt die Status-LED in einem lang-an, kurz-aus Rhythmus. Warten Sie weitere 3 Se-

kunden, und die Status LED blinkt in einem zweimal kurz, und einmal lang Rhythmus. In

diesem Moment noch einmal kurz den Taster drücken, um das Relais zu schalten, oder

wenn man stattdessen 6 Sekunden wartet, geht das Gerät in den Ausgangszustand zu-

rück.

2.2

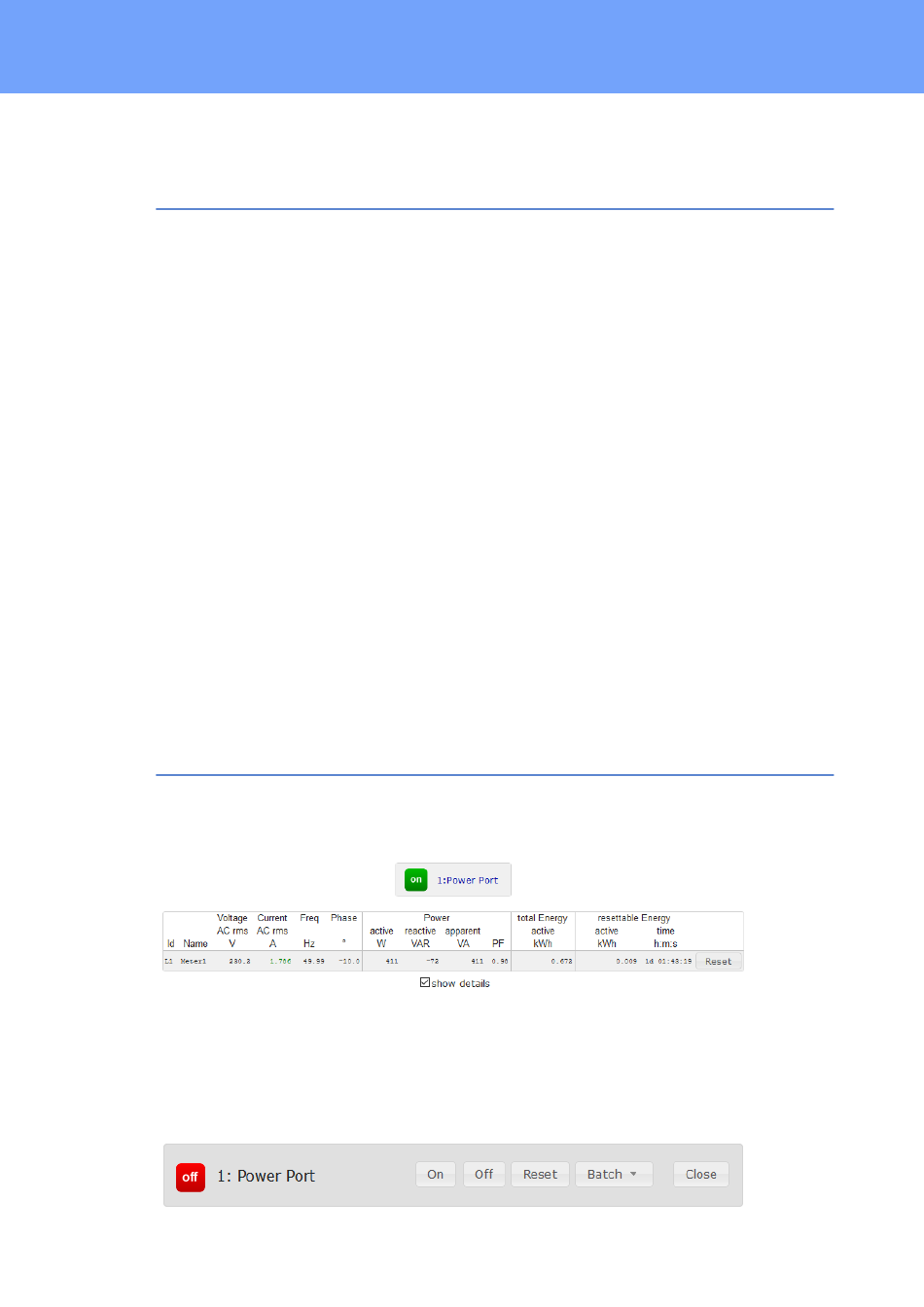

Rufen Sie das Webinterface unter http://"IP-Adresse" auf und loggen Sie sich ein.

Die Webseite bietet einen Überblick über den Schaltzustand, und zeigt die Strom-Mess-

werte an (nur EPC 1105). Sowie den Sensor, sofern er angeschlossen ist. Klickt man

auf den einzelnen Port, dann erscheinen die Schaltflächen, um den Port zu kontrollieren:

Expert Power Control 1104 / 1105
