5 | Anschluss

Geeignetes Anschlussmaterial, Leitungen und Zubehör finden Sie im Zubehörangebot von LED2WORK.
Die PIN-Belegung des M12 Steckers ist wie folgt:
PIN-Belegung
PIN 1 = 24V DC
PIN 2 = nicht belegt
PIN 3 = GND
PIN 4 = 24V DC
PIN 5 = nicht belegt

6 | Wartung und Pflege

Die LED-Leuchte ist für Sie wartungsfrei. Nehmen Sie keine Veränderungen vor (bis auf die in dieser Betriebsanleitung
enthaltenen Informationen zur Montage).
Die in der Leuchte montierten LED-Lichtquellen sind in spezieller Weise mit dem Leuchtengehäuse verbunden (ther-
mische Kopplung) und reagieren ggf. sensibel auf elektrostatische Entladungen (ESD). Unsachgemäßer Austausch der
Leuchtmittel kann zu Beeinträchtigung der Dichtigkeit der Leuchte führen. Aus diesen Gründen dürfen Reparaturen
nur durch den Hersteller oder durch vom Hersteller autorisierte und qualifizierte Personen erfolgen.
Schalten Sie die Leuchte vor einer Reinigung ab und lassen Sie sie vollständig abkühlen. Reinigen Sie die Außenseite
der Leuchte mit einem weichen, trockenen, sauberen Tuch. Für die Entfernung von stärkeren Verschmutzungen können
Sie das Tuch mit Wasser anfeuchten. Verwenden Sie niemals aggressive Reinigungsmittel, da diese zu Verfärbungen des
Gehäuses führen können.

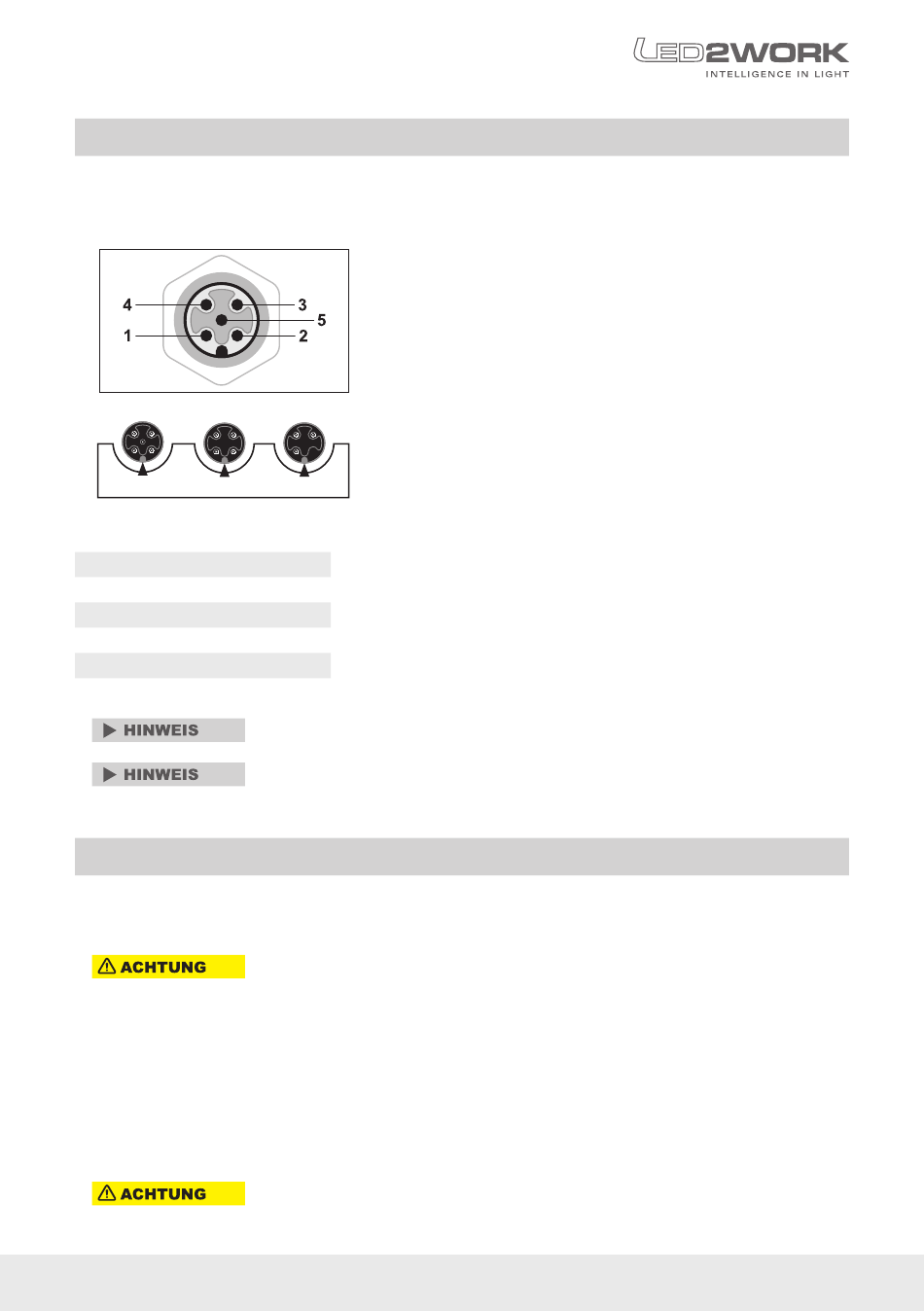

Schemazeichnung M12-Stecker
Mögliche Varianten M12-Stecker
PIN 3 = 0V DC. An PIN 1 oder an PIN 4 können 24V DC zur Versorgung angelegt werden!
Es ist nicht nötig PIN 1 und PIN 4 zugleich zu belegen.
Die Leuchte verfügt über keinen eigenen Schalter, da sie üblicherweise über externe
Schalter von Maschinen oder Anlagen geschaltet wird.
Die Leuchte darf nicht geöffnet werden.
Für Schäden, die durch die Verwendung ungeeigneter Reinigungsmittel entstehen, wird
keine Gewährleistung übernommen.
