BA TOPLED
4 | Montage/fixation
Vérifier l'intégralité du luminaire LED et son état avant de procéder à son l'installation. Ne pas utiliser le luminaire ou les
accessoires s'ils sont endommagés car cela représente un risque de blessure.
Le luminaire LED est livré entièrement monté.
5 | Raccordement
Vous trouverez le matériel de raccordement, les câbles et les accessoires appropriés dans l'offre d'accessoires de
LED2WORK.
Le brochage du connecteur M12 est le suivant :
BROCHAGE
BROCHE 1 = 24V DC
BROCHE 2 = inoccupée
BROCHE 3 = Masse
BROCHE 4 = 24V DC
BROCHE 5 = inoccupée
Ne pas utiliser le luminaire s'il n'est pas intégré : risque de surchauffe !
Le luminaire doit être placée contre une surface métallique aux fins de refroi-
dissement.
L'utilisation d'une pâte thermique est recommandée. À titre indicatif pour le refroidis-
sement, la surface métallique doit être d'au moins 400 x 400 mm et avoir une épaisseur
de 3 mm.
Lors de la fixation du luminaire, veiller à ce que le luminaire soit fixé de manière sûre et
stable. En cas de chute, le poids du luminaire représente un risque de blessure !

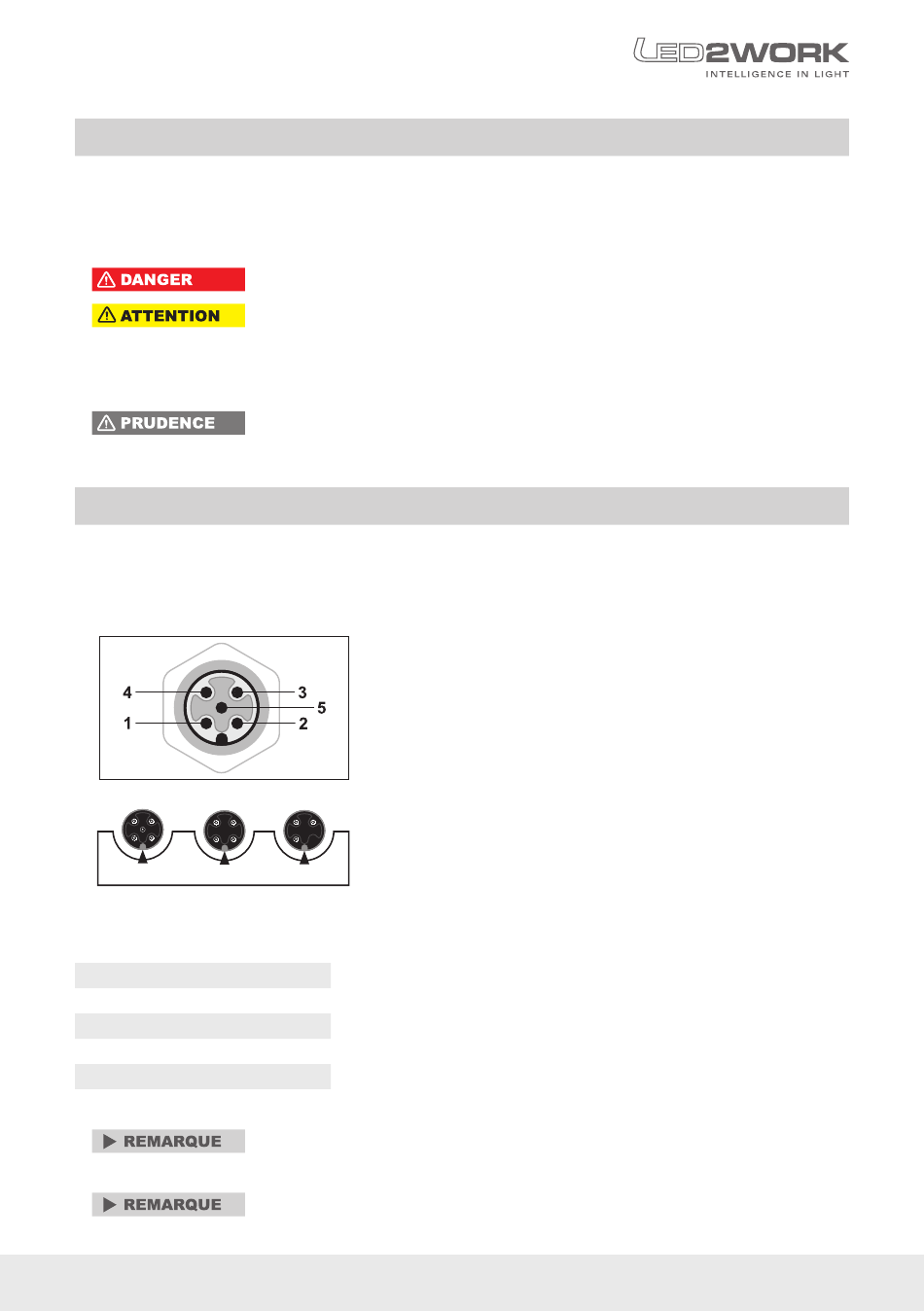

Schéma du connecteur M12
Variantes possible du connecteur M12
BROCHE 3 = 0V DC. Il est possible d'appliquer une tension de 24V DC sur la broche 1 ou
la broche 4 pour l'alimentation ! Il n'est pas nécessaire d'affecter les broches 1 et 4 en
même temps.
Le luminaire ne dispose pas de son propre interrupteur dans la mesure où il est général-
ement allumé et éteint par le biais d'interrupteurs externes de machines et installations.
www.led2work.com | shop.led2work.com
| 15
