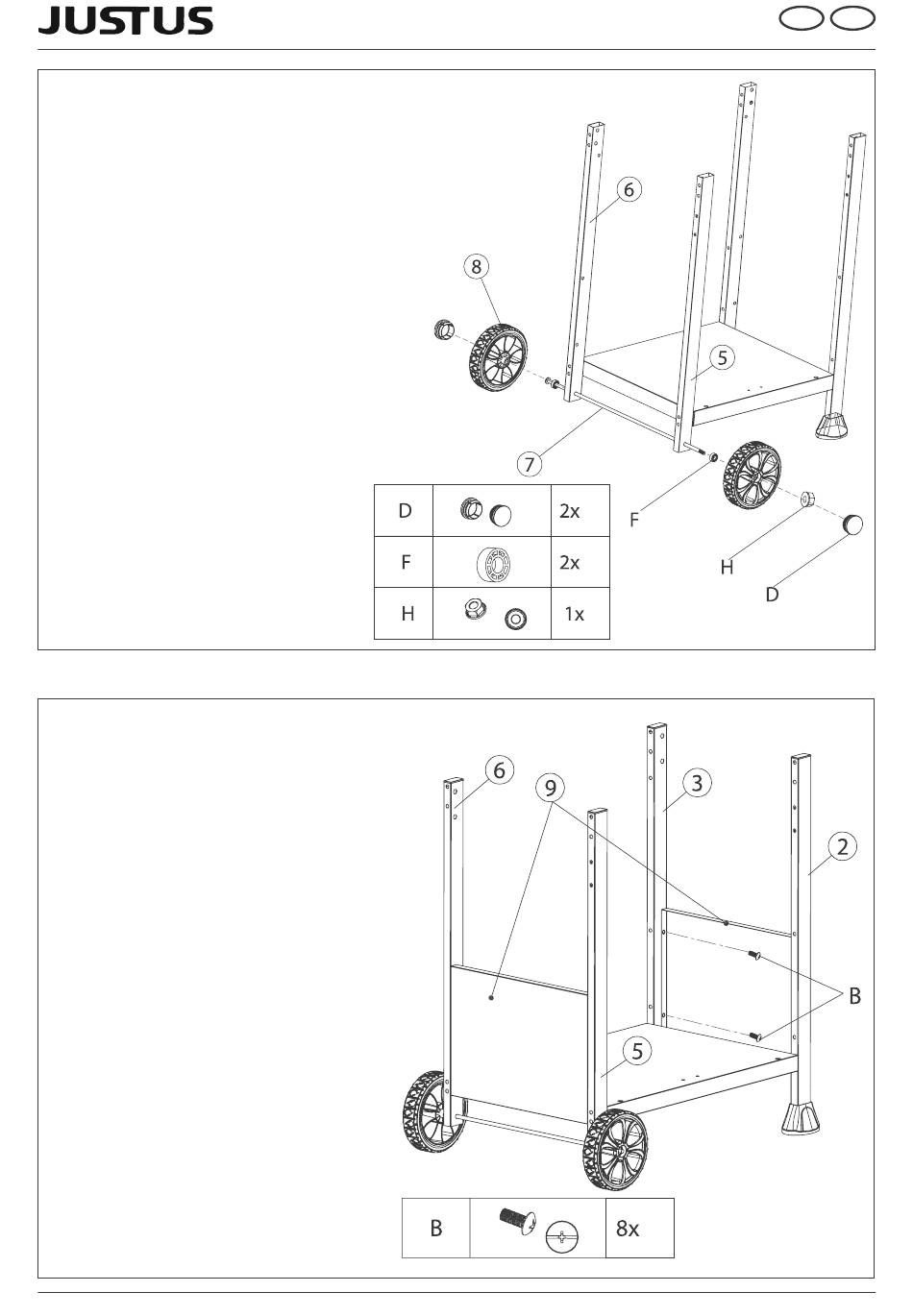

Montageschritt 3
Entfernen Sie die Achsabdeckungen (D) von beiden
Rädern (8).
Die Radachse (7) ist an einem Ende mit einem Gewinde
versehen. Setzen Sie ein Radlager (F) an diesem Ende
der Radachse (7) auf und schieben Sie das äußere
Radlager (F) bis zum anderen Ende der Radachse (7)
durch. Genauso verfahren Sie mit dem Rad (8).
Stecken Sie nun die Radachse (7) zusammen mit Radlager
(F) und dem Rad (8) mit dem Gewinde voraus von außen
durch die dafür vorgesehene Öffnung am
unteren Ende der Eckstütze hinten links (6) und danach
durch die dafür vorgesehene Öffnung am unteren Ende der
Eckstütze vorne links (5).
Stecken Sie nun ein Radlager (F) auf das mit Gewinde
versehene Ende der Radachse (7) und
anschließend ein Rad (8) auf dieses äußere
Radlager (F).
Sichern Sie die Radachse (7) mit Mutter
M8-12 (H).
Setzen Sie die Achsabdeckungen (D)
wieder in beide Rädern (8) ein.
Montageschritt 4
Befestigen Sie je ein Seitenblech (9) mit der
geschlossenen Seite nach außen zwischen
Eckstütze hinten links (6) und Eckstütze
vorne links (5) bzw. zwischen Eckstütze
hinten rechts (3) und
Eckstütze vorne rechts (2) mit jeweils
4 Schrauben M5x10 (B).
11
