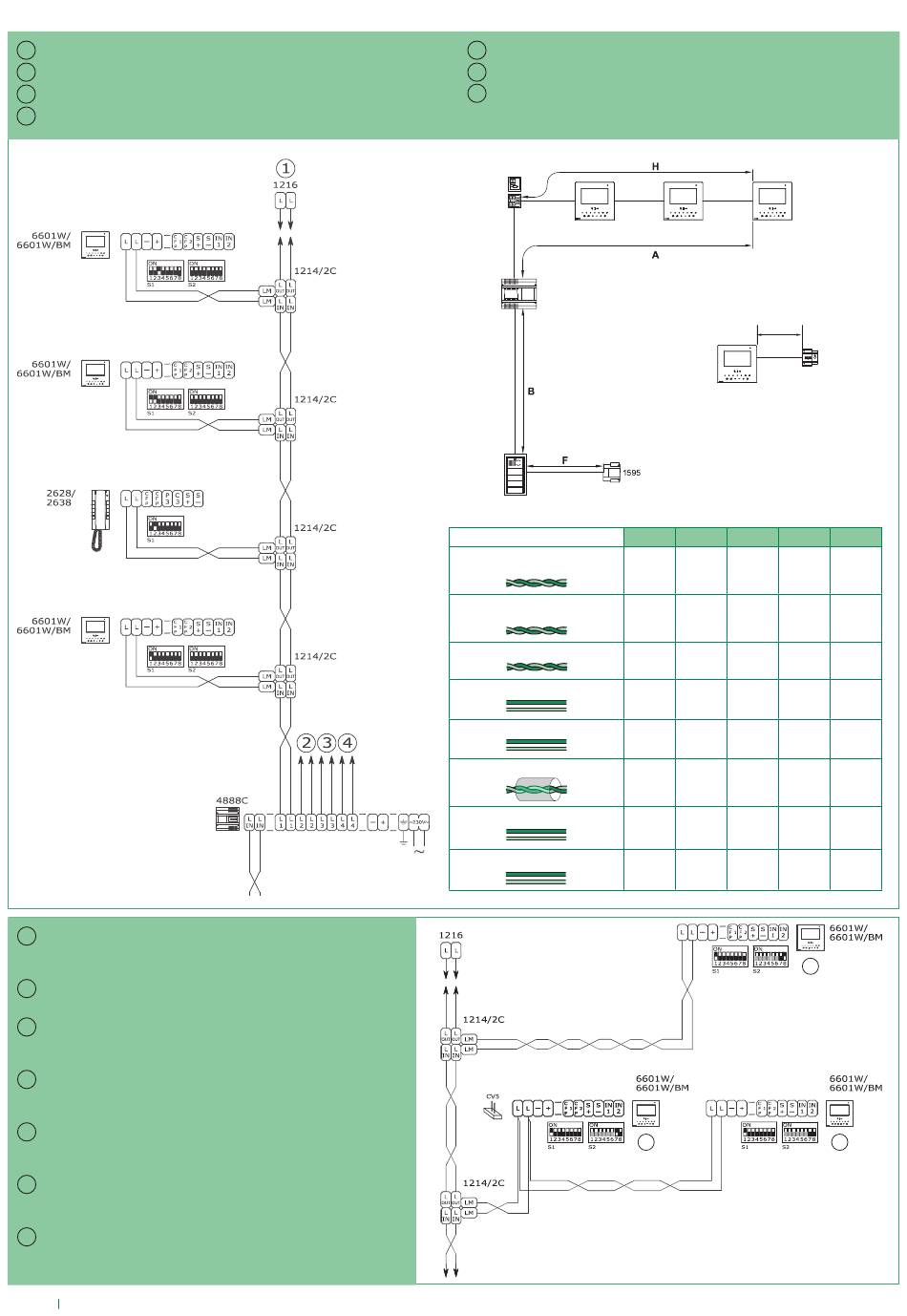

Impianto con Art. 4888C e distanze di funzionamento
IT
System with Art. 4888C and operating distances
EN
Installation avec Art. 4888C et distances de fonctionnement
FR
Systeem met art. 4888C en afstanden
NL
Collegamento in derivazione di 2 monitor principali e di 1
IT
monitor secondario con lo stesso codice utente (in impianti
con Art. 4888C)
Branch connection of 2 main monitors and 1 secondary
EN
monitor with the same user code (in systems with Art. 4888C)
Connexion en dérivation de 2 moniteurs principaux et d'1
FR
moniteur secondaire avec le même code résident (sur
installations avec Art. 4888C)
Afgetakte aansluiting van 2 hoofdmonitoren en 1 secundaire
NL
monitor met dezelfde gebruikerscode (in installaties met
Art. 4888C)
Anschluss über Abzweigung von 2 Hauptmonitoren und 1
DE
Zusatzmonitor mit demselben Teilnehmercode (in Anlagen
mit Art. 4888C)
Conexión en derivación de 2 monitores principales y 1
ES
monitor secundario con el mismo código de usuario (en
instalaciones con art. 4888C)
Ligação em derivação de 2 monitores principais e de 1
PT
monitor secundário com o mesmo código de utilizador (em
instalações com o art. 4888C)
6
SB2V_039ICIC
4680C/4680KC 33436
Anlage mit Art. 4888C und zulässige Entfernung
DE
Instalación con art. 4888C y distancias de funcionamiento
ES
Sistema com art. 4888C e distâncias de funcionamento
PT
1216
1214/2C
4888C
A MAX B MAX F MAX H MAX D MAX
Comelit Art. 4577/4579 1 mm
2
200 m
(Ø 1,2 mm AWG 17)
(655 feet)
UTP5 cat. 5 0,2 mm
2
(Ø 0,5 mm AWG 24)
(260 feet)
0,28 mm (Ø 0,6 mm AWG 23)
2
100 m
(330 feet)
0,5 mm (Ø 0,8 mm AWG 20)
2
120 m
(395 feet)
1 mm (Ø 1,2 mm AWG 17)
2
120 m
(395 feet)
1 mm (Ø 1,2 mm AWG 17)
2
120 m
(395 feet)
1,5 mm (Ø 1,4 mm AWG 15)
2
150 m
(490 feet)
2,5 mm (Ø 1,8 mm AWG 13)
2
4888C
6601W
6601W/BM
D
6601W
6601W/BM
(MAX 1)
200 m 50 m 100 m
(655 feet) (165 feet) (330 feet)
80 m 150 m 60 m
(490 feet) (195 feet)
150 m 5 m 60 m
(490 feet) (15 feet) (195 feet)
100 m 25 m 60 m
(330 feet) (85 feet) (195 feet)
150 m 50 m 60 m
(490 feet) (165 feet) (195 feet)
80 m 50 m 40 m
(260 feet) (165 feet) (130 feet)
100 m 75 m 60 m
(330 feet) (245 feet) (195 feet)
100 m
(330 feet)
S
P
1212/B
100 m
(328 feet)
10 m
(32,5 feet)
25 m
(82 feet)
50 m
(164 feet)
100 m
(328 feet)
P
SB2/A22IC
