- Seite 1 TECHNISCHES HANDBUCH 2-Draht-Videosprechstelle Icona Art. 6601W - Art. 6601W/BM Passion.Technology.Design.
-
Seite 2: Inhaltsverzeichnis
Dieses Comelit-Produkt ist für die Verwendung bei der Installation von Anlagen für Audio- und Video-Kommunikation in Wohngebäuden, Gewerbe- und Industrieanlagen, in öffentlichen Gebäuden und für den öffentlichen Gebrauch konzipiert. Installation Die Installation der Comelit-Produkte darf nur durch Fachkräfte unter genauer Befolgung der Anweisungen in den technischen Handbüchern / den Bedienungsanleitungen erfolgen. Leiter Vor Eingriffen an der Anlage immer die Spannungsversorgung unterbrechen. -
Seite 3: Beschreibung

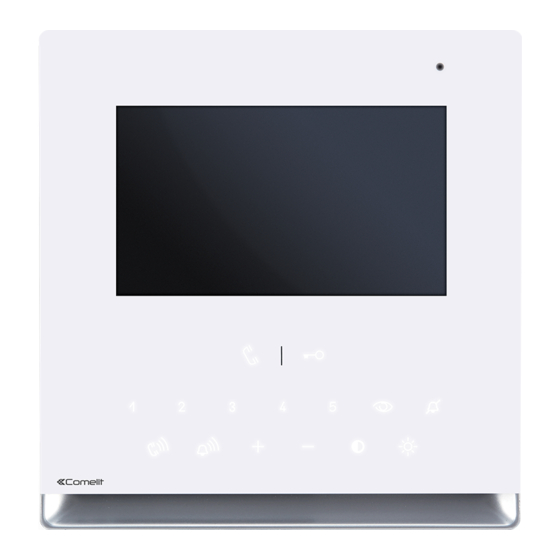

Die Videosprechstelle ist mit Simplebus2 Audio-/Videoanlagen zu verwenden. Icona 6601W ist eine Farb-Videosprechstelle mit 9 serienmäßigen Funktions- und 6 Einstelltasten. Icona 6601W/BM ist eine Farb-Videosprechstelle mit 9 Funktionstasten und 6 Einstelltasten, die mit einem magnetischen Verstärkungssystem für Hörgeräte ausgestattet ist. -
Seite 4: Aktivierung Der Touch-Tasten
Aktivierung der Touch-Tasten f Über den Bildschirm wischen, um die Reihe (1) der Funktionstasten zu aktivieren. f Erneut über den Bildschirm wischen, um die Reihe (2) der Einstelltasten zu aktivieren. f Drücken Sie 1 Mal die gewünschte Taste, um die zugeordnete Funktion aufzurufen. -
Seite 5: Technische Daten
Technische Daten ALLGEMEINE DATEN 6601W 6601W/BM Produkthöhe (mm) Produktbreite (mm) Produkttiefe (mm) Produktgewicht (g) Produktfarbe Weiß RAL9003, Basis Grau RAL7001 Weiß RAL9003, Basis Grau RAL7001 Material ABS, Glas ABS, Glas Unterputzmontage Ja, mit speziellem Zubehör Ja, mit speziellem Zubehör Aufputzmontage Ja, mit speziellem Zubehör Ja, mit speziellem Zubehör Montage auf Tischkonsole... -
Seite 6: Installation
Installation Montage in Unterputzgehäuse Art. 6117 14,2 cm = 6 cm = 10 cm CLACK ! DEMONTAGE... -
Seite 7: Art. 6620 Aufputzmontage / Su Scatolain Gehäuse Serie 503 / Rundes Gehäuse
Art. 6620 Aufputzmontage / su scatolain Gehäuse Serie 503 / rundes Gehäuse mit Art.6620* 14,2 cm mit Art.6620* mit Art.6620* L min = 6,5 cm L max = 7 cm * Art. 6620 (optional) CLACK ! DEMONTAGE... -
Seite 8: Anschlüsse
Anschlüsse SPANNUNGSVERSORGUNG ALIMENTAZIONE SUONERIA KLINGELTON ZUSÄTZLICH SUPPLEMENTARE SUPPLEMENTARE ZUSÄTZLICH (SE NECESSARIA) (BEI BEDARF) 1229 1212/B ANRUF CHIAMATA ETAGENRUF FUORIPORTA STEIGLEITUNG MONTANTE VIDEOCITOFONICA VIDEOSPRECHSTELLE 6601W 1214/2C EINGANG INGRESSO PROGRAMMIERBAR PROGRAMMABILE MONTANTE STEIGLEITUNG VIDEOCITOFONICA VIDEOSPRECHSTELLE MAX. 20 m - Jeweils nur ein Rufwiederholungsgerät pro Teilnehmercode anschließen. 20 m MAX - Zur Verbindung ein abgeschirmtes Kabel verwenden;... -
Seite 9: Einstellungen
Einstellungen Haupt- und Neben-Videosprechstellen In Anlagen mit NetzteilArt. 1209, 1210 oder 1210/A kann max. 1 Haupt-Videosprechstelle (+3 separat gespeist) eingestellt werden, während in Anlagen mit Netzteil Art. 4888C max. 2 Haupt-Videosprechstellen (+1 separat gespeist) eingestellt werden können. Um eine Videosprechstelle als HAUPTINNENSPRECHSTELLE zu konfigurieren, den DIP-Schalter 8 von S2 auf OFF stellen. -
Seite 10: Konfiguration Der Tasten
Konfiguration der Tasten Standardmäßig verwalten die Tasten die Funktionen der Zeile A (Tabelle „Basiskonfiguration“). Es ist möglich, die Standardkonfiguration der Tasten zu ändern, indem die Position der DIP-Schalter 1-2-3-4 von S2 auf der Rückseite der Videosprechstelle in einer der in der Tabelle vorgeschlagenen Kombinationen (B-P) geändert wird. Alle Tasten ändern die Funktion. -
Seite 11: Erweiterte Konfigurationen
Erweiterte Konfigurationen Falls die Basiskonfigurationen (A-P) nicht den Anforderungen entsprechen, können die Tasten einzeln, wie nachfolgend beschrieben, programmiert werden. Am Ende der Programmierung die DIP-Schalter 1-2-3-4 von S2 (PROG) auf ON stellen. Bei dieser Einstellung der DIP-Schalter sind die Tasten für die programmierten Funktionen zuständig. Die NICHT programmierten Tasten steuern die Funktionen der Zeile A (Tabelle „Basiskonfiguration“). -
Seite 12: Internruf Mit Selektiver Adresse: Tastenprogrammierung
Internruf mit selektiver Adresse: Tastenprogrammierung 1. Die im Paragrafen „Zuweisung selektive Adresse“ gezeigten Schritte müssen an den vom Internruf betroffenen Geräten durchgeführt werden. 2. Die Einstellungen der DIP-Schalter S1 notieren. 3. Zum Aufruf der Programmierung den DIP-Schalter 6 von S2 auf ON stellen. »... -
Seite 13: Allgemeine Relaissteuerung, Codierte Relaissteuerung
Allgemeine Relaissteuerung, codierte Relaissteuerung Allgemeine Relaissteuerung: Tastenprogrammierung 1. Die Einstellungen der DIP-Schalter S1 notieren. 2. Zum Aufruf der Programmierung den DIP-Schalter 6 von S2 auf ON stellen. » Die LED blinkt 3. Siehe Tabelle, "Basiskonfiguration“ um die Kombination der DIP-Schalter für die Relaisfunktion (ACT) festzustellen, die sich auf die zu programmierenden Taste bezieht, dann die DIP-Schalter S2 einstellen. -
Seite 14: Weitere Funktionen: Tastenprogrammierung
Weitere Funktionen: Tastenprogrammierung 1. Zum Aufruf der Programmierung den DIP-Schalter 6 von S2 auf ON stellen. » Die LED blinkt 2. Siehe Tabelle, "Basiskonfiguration“ um die Kombination der DIP-Schalter zu finden, in der die gewünschten Funktionen in Bezug auf die zu programmierenden Tasten erscheinen, dann die DIP-Schalter S2 einstellen. Beispiel: Für Taste 4= Selbsteinschaltung (AI), Taste 5= Ruf an Neben-Zentrale (CCS) DIP-Schalter 1-2-3-4 von S2 wie in Reihe M der Tabelle „Basiskonfiguration“... -
Seite 15: Programmierung Led/Alarm/Türöffner/Relais
Programmierung LED/Alarm/Türöffner/Relais Die Einstellung von S2, S1 notieren und nach Abschluss der Programmierung wiederherstellen Eingang IN 1- IN 2 LED (Standard)* Eingang CFP2 - IN 1 ALARM* OK prog: Eingang CFP2 - IN 1 TÜRÖFFNER* KO prog: Eingang CFP2 - IN 1 Code einstellen, ADRESSIERTES RELAIS* „Adressiertabelle"... -
Seite 16: Reset Der Programmierung
Reset der Programmierung Werkseitige Konfigurationen: • Tastenfunktionen abhängig von der Kombination der DIP 1-2-3-4 von S2 • Keine Intercom-Adresse • Keine Funktion Bereich und niedrigste/höchste Adressen • Reset der Ruftöne • Eingang IN 1 - IN 2 > LED (Standard) •... -
Seite 17: Adressiertabelle
Adressiertabelle DIP- Code Schalter 1,2,3,4,5 1,3,4,5,6 1,2,4,5,7 1,4,5,6,7 1,2,3,5,8 1,3,5,6,8 1,2,5,7,8 2,3,4,5,6 3,4,5,7 2,4,5,6,7 4,5,8 2,3,5,6,8 3,5,7,8 1,2,3,4,5,6 1,3,4,5,7 1,2,4,5,6,7 1,4,5,8 1,2,3,5,6,8 1,3,5,7,8 2,3,4,5,7 3,4,5,6,7 2,4,5,8 4,5,6,8 2,3,5,7,8 1,2,6 1,2,3,4,5,7 1,3,4,5,6,7 1,2,4,5,8 1,4,5,6,8 1,2,3,5,7,8 2,3,4,5,6,7 3,4,5,8 2,4,5,6,8 4,5,7,8 1,2,3 1,3,6 1,2,7 1,6,7 127 1,2,3,4,5,6,7...
