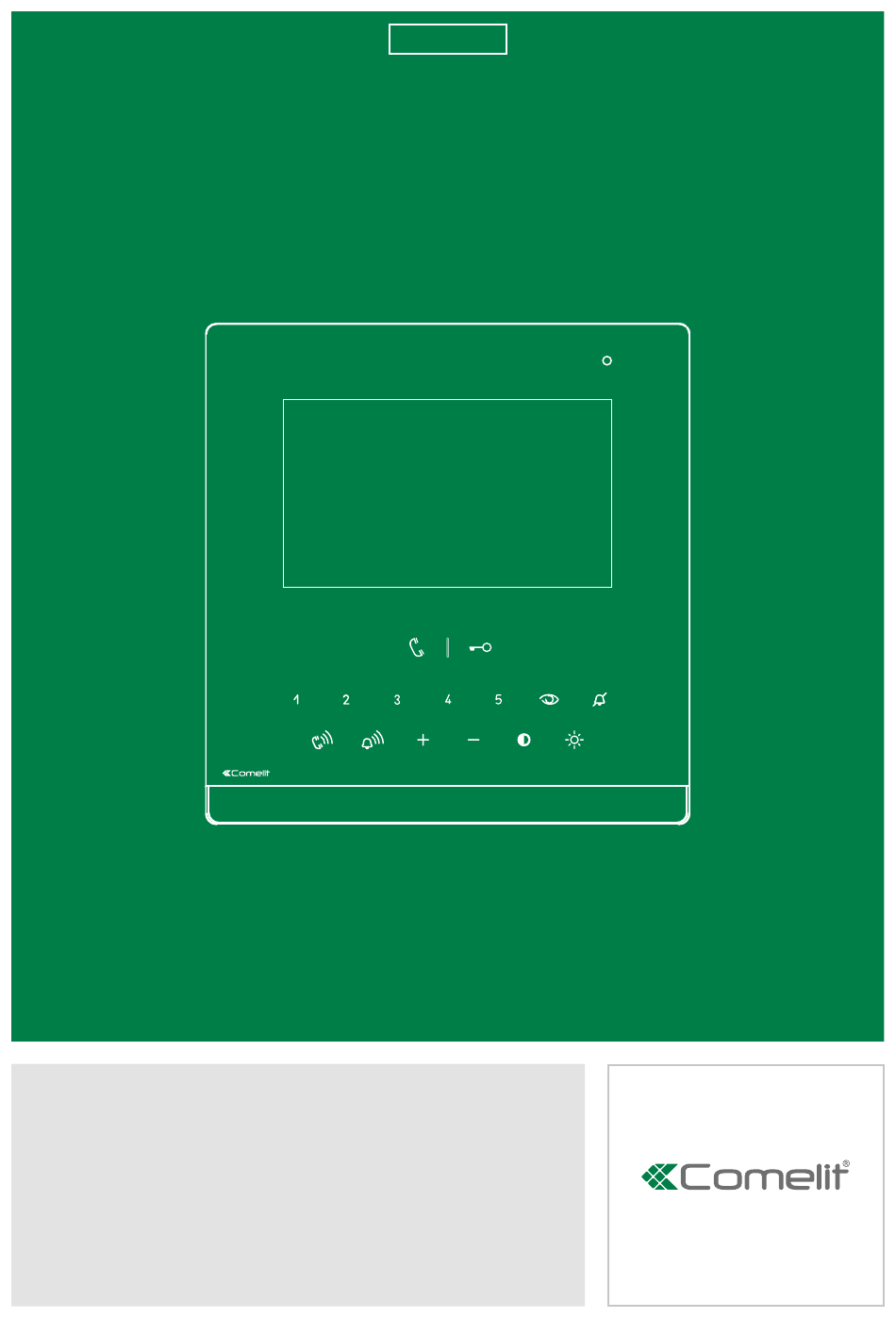

- Seite 1 TECHNISCHES HANDBUCH Videosprechstelle Icona Art. 6601W - Art. 6601W/BM Passion.Technology. Design.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise Beschreibung des Monitors ............3 Tastenaktivierung durch Berührung ............4 Beschreibung der berührungsempfindlichen Tasten ......4 Beschreibung der Anzeige-LED ..............4 Technische Eigenschaften .............. 5 Installation ..................7 Montage des Monitors SBC in Unterputzgehäuse Art. 6117 ....7 Einbau: Aufputz (Art. 6620) / in Gehäuse Serie 503 / in rundem Gehäuse ....................8 Anschlüsse .................. -
Seite 3: Beschreibung Des Monitors

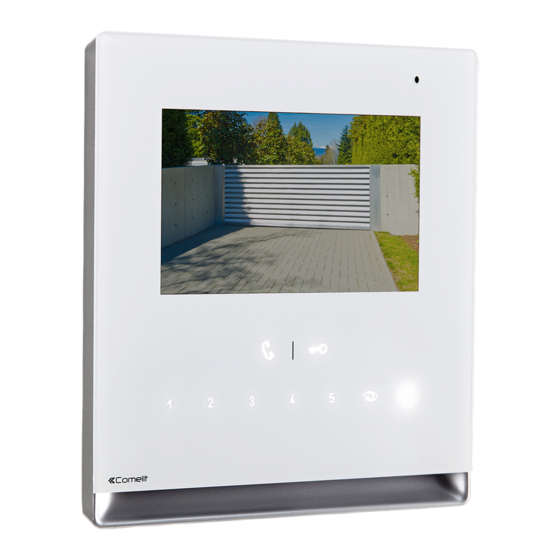

Beschreibung des Monitors Die Serie Icona besteht aus einem Monitor mit Freisprecheinrichtung für “Building Kit” (reines 2-Draht-System), Simplebus Top und Kit Video • Der Artikel 6601W ist ein Farbmonitor mit 9 serienmäßigen Funktions- und 6 Einstelltasten. • Der Artikel 6601W/BM ist ein Farbmonitor mit 9 Funktions-, 6 Einstelltasten und Induktionsschleife für Hörgeräteträger. -
Seite 4: Tastenaktivierung Durch Berührung
Tastenaktivierung durch Berührung f Darüber streifen, um die Zeile [1] der Funktionstasten zu aktivieren. f Erneut darüber streichen, um die Zeile [2] der Einstelltasten zu aktivieren. f Drücken Sie 1 Mal die gewünschte Taste, um die zugeordnete Funktion aufzurufen Beschreibung der berührungsempfindlichen Tasten Ca. -
Seite 5: Technische Eigenschaften
Technische Eigenschaften WESENTLICHE MERKMALE 6601W 6601W/BM Audio-/Videosystem Unterputzmontage Aufputzmontage Montage auf Tischkonsole Freisprechfunktion Funktion Induktionsschleife Displaytyp Displaygröße (Zoll) 4,3'' 16:9 4,3'' 16:9 Displayauflösung (H x V) 480 x 272 480 x 272 S/W- oder Farbdisplay Farben Farben Produktfarbe Weiß RAL9003 Weiß... - Seite 6 ALLGEMEINE INFO 6601W 6601W/BM Produkthöhe (mm) Produktbreite (mm) 142,5 142,5 Produkttiefe (mm) TECHNISCHE EIGENSCHAFTEN Netzspannung 22÷28 V DC 22÷28 V DC Max. Stromaufnahme (mA) Temperaturbereich (°C) -5÷40 -5÷40 Relative Luftfeuchtigkeit beim Betrieb 25 - 75 % 25 - 75 % Clamps L L - + CFP1 CFP2 S+ S- IN1 IN2 L L - + CFP1 CFP2 S+ S- IN1 IN2...
-
Seite 7: Installation
Installation Montage des Monitors SBC in Unterputzgehäuse Art. 6117 14,2 cm = 6 cm = 10 cm CLACK ! AUSBAU... -
Seite 8: Einbau: Aufputz (Art. 6620) / In Gehäuse Serie 503 / In Rundem Gehäuse
Einbau: Aufputz (Art. 6620) / in Gehäuse Serie 503 / in rundem Gehäuse Mit Art.6620* 14,2 cm Mit Art.6620* Mit Art.6620* L min = 6,5 cm L max = 7 cm * Art. 6620 (optionale) CLACK ! AUSBAU... -
Seite 9: Anschlüsse
Anschlüsse ZUSÄTZLICHE ZUSATZ-LÄUTWERK SPANNUNGSVERSORGUNG (FALLS ERFORDERLICH) 1229 1212/B ETAGENRUF STEIGLEITUNG VIDEOSPRECHSTELLE 6601W 1214/2C PROGRAMMIERBARER EINGANG STEIGLEITUNG VIDEOSPRECHSTELLE MAX. 20 m - Jeweils nur ein Rufwiederholungsgerät pro Teilnehmercode anschließen. MAX. 20 m - Zur Verbindung ein abgeschirmtes Kabel verwenden; die Kabel nicht in der Nähe von großen induktiven Lasten oder von Netzkabeln (230 V / 400 V) verlegen. -
Seite 10: Konfiguration Des Monitors
Konfiguration des Monitors Legende DIP-switch OFF DIP-switch ON Turöffnertaste Sprechverbindung Relais Selbsteinschaltung Ruf an Haupt-Pförtnerzentrale – nicht verwendbar bei Anlagen KIT Ruf an Zusatz-Pförtnerzentrale – nicht verwendbar bei Anlagen KIT Ruf an Wechselsprechgerät des Wachmanns Arztfunktion Notruf – nicht verwendbar bei Anlagen KIT Internruf programmierbar allgemein oder selektiv - Serienmäßig allgemeiner Internruf für KIT und Simplebus Top INTb Intercom Zweifamilienhaus - nur für KIT... -
Seite 11: Konfiguration Der Haupt- Und Der Zusätzlichen Innensprechstellen
