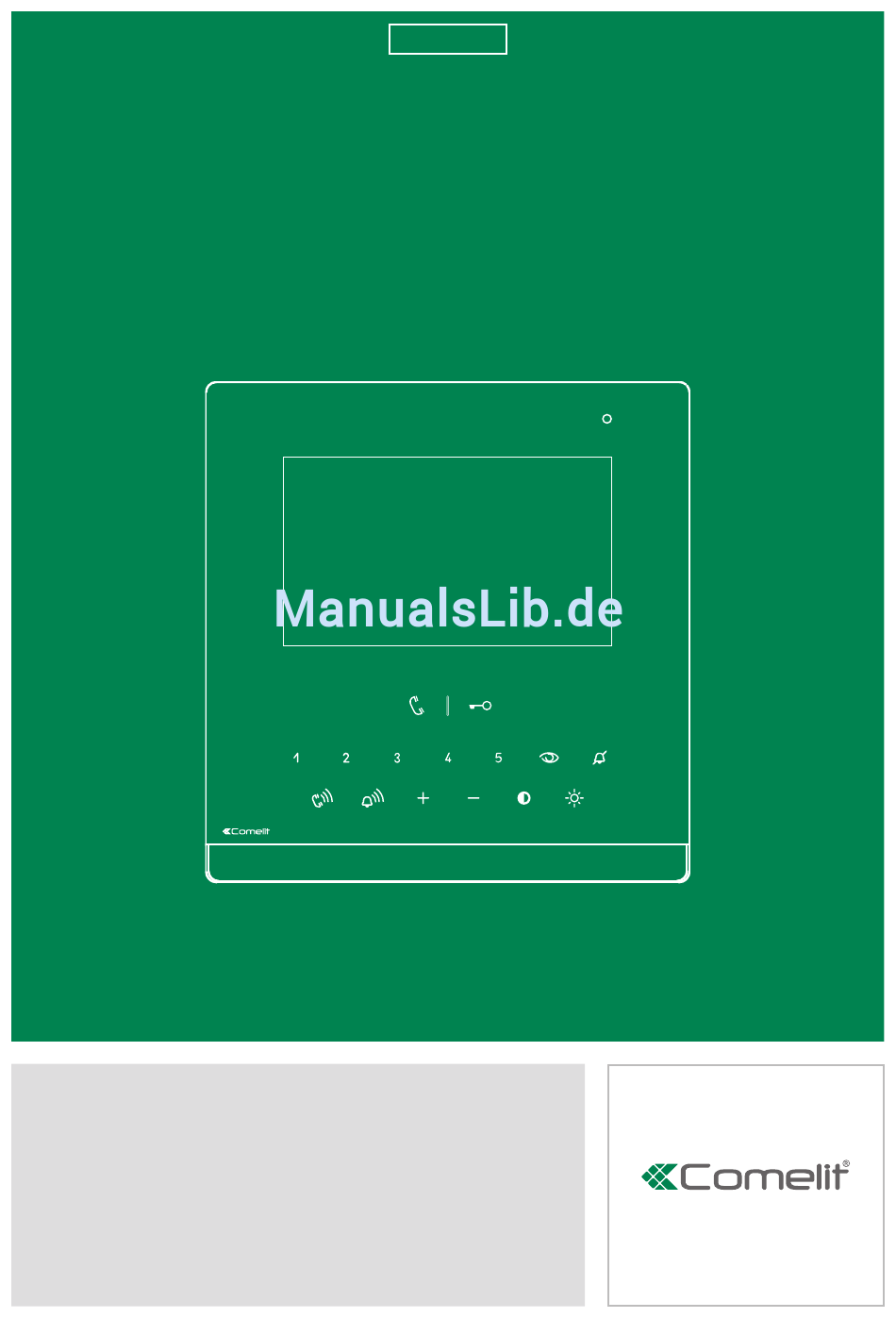

- Seite 1 TECHNISCHES HANDBUCH Videosprechstelle Icona Art. 6601W Passion.Technology. Design.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise Beschreibung des Monitors ............3 Beschreibung der berührungsempfindlichen Tasten ......4 Tastenaktivierung durch Berührung ............4 Beschreibung der Anzeige-LED ..............4 Technische Eigenschaften .............. 5 Installation ..................7 Montage des Monitors SBC in Unterputzgehäuse Art. 6117 ....7 Einbau: Aufputz (Art. 6620) / in Gehäuse Serie 503 / in rundem Gehäuse ....................8 Anschlüsse .................. -
Seite 3: Beschreibung Des Monitors

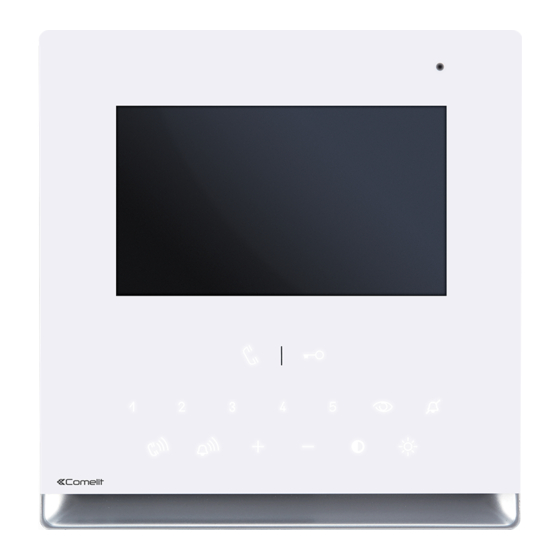

Kit Video • Der Artikel 6601W ist ein Farbmonitor mit 9 serienmäßigen Funktions- und 6 Einstelltasten. • Der Artikel 6601W/BM ist ein Farbmonitor mit 9 Funktions-, 6 Einstelltasten und Induktionsschleife für Hörgeräteträger. 1 .Mikrofon 2. LCD-Bildschirm 4,3’’ 3. Berührungsempfindliche Tasten/Led 4. -
Seite 4: Beschreibung Der Berührungsempfindlichen Tasten
3 Blitze (alle 5 s) = Arztfunktion aktiv Leuchtet = Privacy-Funktion aktiv Il monitor Art. 6601W è da utilizzare in impianti a colori nella tratta SB2, dopo il miscelatore Art. 4888C; oppure in impianti senza miscelatore tipo sistema KIT 2 fili o con Art. 1210. -
Seite 5: Technische Eigenschaften
Technische Eigenschaften WESENTLICHE MERKMALE 6601W 6601W/BM Audiosystem Nein Audio-/Videosystem Unterputzmontage Aufputzmontage Montage auf Tischkonsole Freisprechfunktion Funktion Induktionsschleife Nein Displaytyp Displaygröße (Zoll) 4,3" 16/9 4,3" 16/9 Touchscreengröße Nein OSD-Display Nein Displayauflösung (H x V) 480x272pixel 480x272pixel S/W- oder Farbdisplay Farbe Farben Produktfarbe Weiß... - Seite 6 ALLGEMEINE INFO 6601W 6601W/BM Produkthöhe (mm) Produktbreite (mm) 142,5 142,5 Produkttiefe (mm) TECHNISCHE EIGENSCHAFTEN Netzspannung 22÷28Vdc 22÷28Vdc Max. Stromaufnahme (mA) Support SD card (card not in equipment) Nein IP Rating Temperaturbereich (°C) -5÷40 -5÷40 Relative Luftfeuchtigkeit beim Betrieb 25 - 75 %...
-
Seite 7: Installation
Installation Montage des Monitors SBC in Unterputzgehäuse Art. 6117 14,2 cm = 6 cm = 10 cm CLACK ! AUSBAU... -
Seite 8: Einbau: Aufputz (Art. 6620) / In Gehäuse Serie 503 / In Rundem Gehäuse
Einbau: Aufputz (Art. 6620) / in Gehäuse Serie 503 / in rundem Gehäuse Mit Art.6620* 14,2 cm Mit Art.6620* Mit Art.6620* L min = 6,5 cm L max = 7 cm * Art. 6620 (optionale) CLACK ! AUSBAU... -
Seite 9: Anschlüsse
SPANNUNGSVERSORGUNG (FALLS ERFORDERLICH) 1229 1212/B ETAGENRUF STEIGLEITUNG VIDEOSPRECHSTELLE 6601W 1214/2C PROGRAMMIERBARER EINGANG STEIGLEITUNG VIDEOSPRECHSTELLE MAX. 20 m - Jeweils nur ein Rufwiederholungsgerät pro Teilnehmercode anschließen. MAX. 20 m - Zur Verbindung ein abgeschirmtes Kabel verwenden; die Kabel nicht in der Nähe von großen induktiven Lasten oder von Netzkabeln (230 V / 400 V) verlegen. -
Seite 10: Konfiguration Des Monitors
Konfiguration des Monitors Basiskonfiguration der Touch-Tasten DIP S2 DIP 1 DIP 2 DIP 3 DIP 4 INTb INTb INTb INTb INTb INTb INTb NULL NULL NULL NULL NULL NULL NULL NULL PROG Basiskonfiguration der DIP-Schalter 1-2-3-4 Legende Turöffnertaste Sprechverbindung Relais Selbsteinschaltung Ruf an Haupt-Pförtnerzentrale –... -
Seite 11: Konfiguration Der Spannungsversorgung - Dip 7 Von S2
Konfiguration der Spannungsversorgung - DIP 7 von S2 f Für eine korrekte Spannungsversorgung den DIP-Schalter entsprechend des Anlagentyps und seiner Konfiguration einstellen: • in Anlagen mit Netzteil 1209 und 1210: den DIP-Schalter immer auf ON stellen in Anlagen mit Netzteil 4888C: für zusätzliche Innensprechstelle den DIP-Schalter immer auf OFF stellen, für Hauptinnensprechstellen immer den Anweisungen der Beispiele der folgenden Abbildung folgen: A. -
Seite 12: Erweiterte Konfiguration Des Monitors
Erweiterte Konfiguration des Monitors Hinweise Falls die Default-Konfigurationen (siehe Tabelle auf “Basiskonfiguration der Touch-Tasten”) nicht den Anforderungen entsprechen, können die Tasten wie nachstehend beschrieben umprogrammiert werden. Am Schluss die DIP-Schalter 1-2-3-4 von S2 auf Kombination 1111 stellen (Einstellung PROG in den Konfigurations- Tabellen Seite “Erweiterte Konfiguration des Monitors”. -
Seite 13: Tastenprogrammierung Für Interngespräch
Tastenprogrammierung für Interngespräch DIP S2 DIP S1 INTb INTb INTb ADRESSE INTb INTb INTb INTb PROG Beispiel 1 - alle Systeme (AUCH KIT!) - Allgemeine Intercom-Verbindung Auf dem Monitor mit Teilnehmercode 5 Programmierung P2 = allgemeiner Internruf, P3 = allgemeiner Internruf mit Adresse 9 Beispiel 2 - Selektiver Intercom-Anruf Auf dem Monitor mit Teilnehmercode 1 und Intercom-Adresse 1 Programmierung P2 = Internruf selektiv mit Adresse 2, P3 = Internruf selektiv mit Adresse 3... -
Seite 14: Direkte Programmierung Des Internrufs
Direkte Programmierung des Internrufs Ermöglicht die Programmierung der Interngespräche direkt an den Innensprechstellen. √ Erfordert 2 Installateure Phase 1: Programmierung aufrufen Installateur 1 und Installateur 2 führen an 2 Innensprechstellen folgende Arbeitsschritte aus: 1. Die DIP-Schalter 1-2-3-4 von S2 auf die Kombination 1111 stellen 2. -
Seite 15: Tastenprogrammierung Für Allgemeine Oder Codierte Relaissteuerung
Tastenprogrammierung für allgemeine oder codierte Relaissteuerung DIP S2 DIP S1 ADRESSE PROG Beispiel: Auf dem Monitor mit Teilnehmercode 5 Programmierung P1= allgemeine Relaissteuerung, = adressierte Relaissteuerung mit Code 125 Notieren Sie die Einstellungen der DIP-Schalter 1. DIP-Schalter 6 von S2 auf die Kombination 1 stellen. »... -
Seite 16: Tastenprogrammierung Für Andere Funktionen
Tastenprogrammierung für andere Funktionen DIP S2 DIP S1 ADRESSE NULL NULL NULL NULL NULL NULL NULL PROG Legende Turöffnertaste Sprechverbindung Selbsteinschaltung Ruf an Haupt-Pförtnerzentrale – nicht verwendbar bei Anlagen KIT Ruf an Zusatz-Pförtnerzentrale – nicht verwendbar bei Anlagen KIT Ruf an Wechselsprechgerät des Wachmanns Arztruf Notruf –... -
Seite 17: Programmierung Range
Programmierung range Die Einstellung von S2, S1 notieren und nach Abschluss der Programmierung wieder herstellen f Die Arbeitsschritte 1 bis 4 ausführen Niedrigste S2 DIP Adresse 1 2 3 4 5 6 Bereich 0 0 0 0 1 0 eingabe des Codes, Adressiertabelle Höchste Adresse... -
Seite 18: Programmierung Led/Alarm/Türöffner/Relais
Programmierung LED/Alarm/Türöffner/Relais Die Einstellung von S2, S1 notieren und nach Abschluss der Programmierung wieder herstellen f Die Arbeitsschritte 1 bis 4 ausführen S2 DIP Eingang IN 1- IN 2 1 2 3 4 5 6 (Voreinstellung)* 0 0 0 1 1 0 Eingang CFP2- IN 1 ALARM* Eingang CFP2- IN 1... -
Seite 19: Änderung Der Klingeltöne Des Monitors
Änderung der Klingeltöne des Monitors 1. Die Taste niederdrücken, bis ein Bestätigungston ertönt (der Schritt ist nur möglich, wenn sich die Anlage in Ruhestellung befindet; andernfalls informiert die blinkende LED-Anzeige den Teilnehmer) 2. Kurz die Taste drücken: 1 Mal (es ertönt ein Bestätigungston), um den Rufton für Anrufe von einer Außensprechstelle zu ändern. 2 Mal (zwei Bestätigungstöne), um den Rufton für Anrufe von der Pförtnerzentrale zu ändern. - Seite 20 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
