Teil 4: Installation und Inbetriebnahme

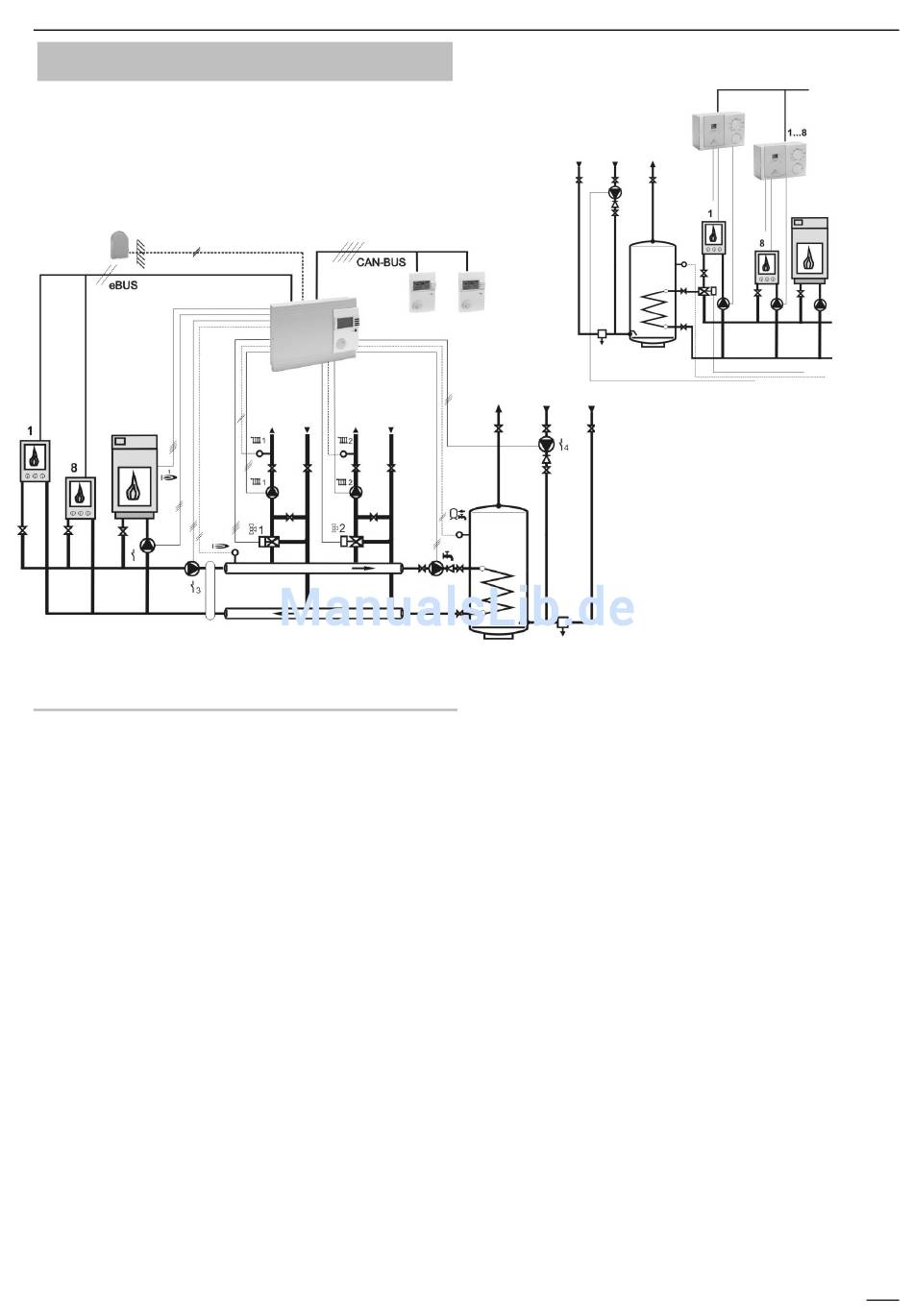

Anlage 02 = Merlin 4834 =>
Kaskadenregler für schaltende WE
Klemmenbelegung
Fühler
1+GND
Außenfühler
2+GND
Sammlerfühler
3+GND
Speicherfühler
4+GND
Vorlauffühler Heizkreis 2
5+GND+6 optional FBR2 (FBR1) für Heizkreis 1
6+GND
optional Raumfühler für Heizkreis 1
7+GND
- - - -
8+GND
Vorlauffühler Heizkreis 1
9+GND
optional Warmwasserspeicher unten
10+GND optional Fühler Multifunktionsrelais 3
(PT1000; aber nicht bei Sammlerpumpe)
11+GND optional Fühler Multifunktionsrelais 4
(PT1000; aber nicht bei Zirkulation[Zeit])
12+GND+13 optional FBR2 (FBR1) für Heizkreis 2
13+GND optional Raumfühler für Heizkreis 2
14+15
eBUS (zu den Wärmeerzeugern / FA / DCF)
nur bei Wärmeerzeuger über eBUS
16+17
Datenleitung CAN-BUS
18+19
Spg.Versorgung CAN-BUS
Trennschaltung für
Warmwasserbereitung
Netz
20
N-Leiter Netz
21
Netzversorgung Gerät
24
Pumpe Heizkreis 1
25
Pumpe Heizkreis 2
26
Speicherladepumpe
27
Mischer Heizkreis 2 auf
28
Mischer Heizkreis 2 zu
29+30
Zusätzlicher schaltender WE
32
(Brücke 33 zu 22) Pumpe zusätzlicher
schaltender WE
34
Mischer Heizkreis 1 auf
35
Mischer Heizkreis 1 zu
36
Sammlerpumpe
37
Zirkulationspumpe
38
Netzversorgung Relais über Sicherung
(z.B. Brücke zu 22 = L1´)
Anlagenwahl
41
