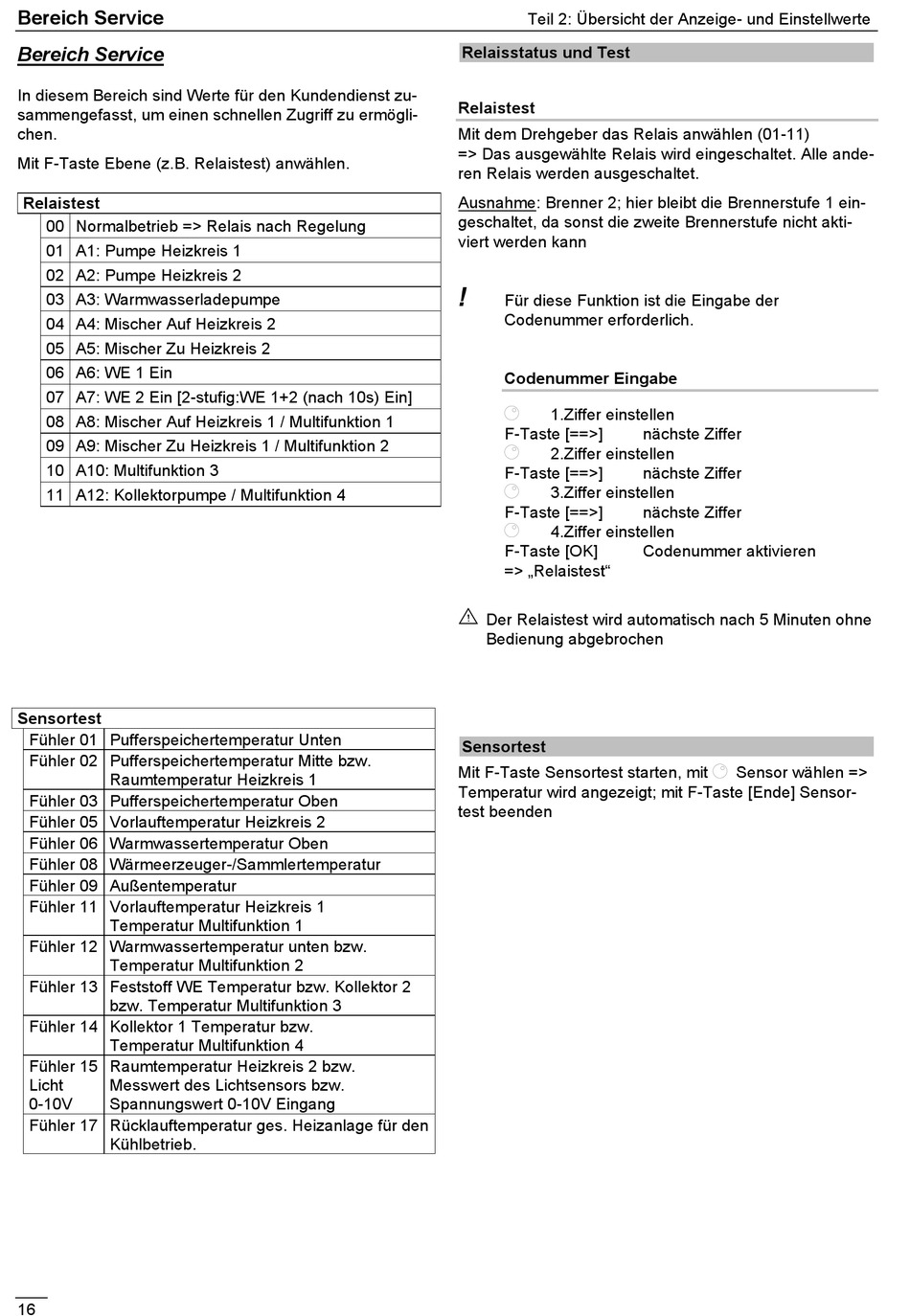

Bereich Service
Bereich Service
In diesem Bereich sind Werte für den Kundendienst zu-
sammengefasst, um einen schnellen Zugriff zu ermögli-
chen.
Mit F-Taste Ebene (z.B. Relaistest) anwählen.
Relaistest
00 Normalbetrieb => Relais nach Regelung
01 A1: Pumpe Heizkreis 1
02 A2: Pumpe Heizkreis 2
03 A3: Warmwasserladepumpe
04 A4: Mischer Auf Heizkreis 2
05 A5: Mischer Zu Heizkreis 2
06 A6: WE 1 Ein
07 A7: WE 2 Ein [2-stufig:WE 1+2 (nach 10s) Ein]
08 A8: Mischer Auf Heizkreis 1 / Multifunktion 1
09 A9: Mischer Zu Heizkreis 1 / Multifunktion 2
10 A10: Multifunktion 3
11 A12: Kollektorpumpe / Multifunktion 4
Sensortest
Fühler 01 Pufferspeichertemperatur Unten
Fühler 02 Pufferspeichertemperatur Mitte bzw.
Raumtemperatur Heizkreis 1
Fühler 03 Pufferspeichertemperatur Oben
Fühler 05 Vorlauftemperatur Heizkreis 2
Fühler 06 Warmwassertemperatur Oben
Fühler 08 Wärmeerzeuger-/Sammlertemperatur
Fühler 09 Außentemperatur
Fühler 11 Vorlauftemperatur Heizkreis 1
Temperatur Multifunktion 1
Fühler 12 Warmwassertemperatur unten bzw.
Temperatur Multifunktion 2
Fühler 13 Feststoff WE Temperatur bzw. Kollektor 2
bzw. Temperatur Multifunktion 3
Fühler 14 Kollektor 1 Temperatur bzw.
Temperatur Multifunktion 4
Fühler 15
Raumtemperatur Heizkreis 2 bzw.
Licht
Messwert des Lichtsensors bzw.
0-10V
Spannungswert 0-10V Eingang
Fühler 17 Rücklauftemperatur ges. Heizanlage für den
Kühlbetrieb.
16
Teil 2: Übersicht der Anzeige- und Einstellwerte
Relaisstatus und Test
Relaistest
Mit dem Drehgeber das Relais anwählen (01-11)
=> Das ausgewählte Relais wird eingeschaltet. Alle ande-
ren Relais werden ausgeschaltet.
Ausnahme: Brenner 2; hier bleibt die Brennerstufe 1 ein-
geschaltet, da sonst die zweite Brennerstufe nicht akti-
viert werden kann
!
Für diese Funktion ist die Eingabe der
Codenummer erforderlich.
Codenummer Eingabe
1.Ziffer einstellen
F-Taste [==>]
2.Ziffer einstellen
F-Taste [==>]
3.Ziffer einstellen
F-Taste [==>]
4.Ziffer einstellen
F-Taste [OK]
=> „Relaistest"
E
Der Relaistest wird automatisch nach 5 Minuten ohne
Bedienung abgebrochen
Sensortest
Mit F-Taste Sensortest starten, mit
Temperatur wird angezeigt; mit F-Taste [Ende] Sensor-
test beenden
nächste Ziffer
nächste Ziffer
nächste Ziffer
Codenummer aktivieren
Sensor wählen =>
