2. Installation

Alle elektrischen Anschlüsse sind bei abgeschalteter Stromversorgung
auszuführen.
Die Tastatur ist für die Montage in Innenräumen ausgelegt. Der Montageort soll für die
Benutzer des Alarmsystems leicht zugänglich sein.

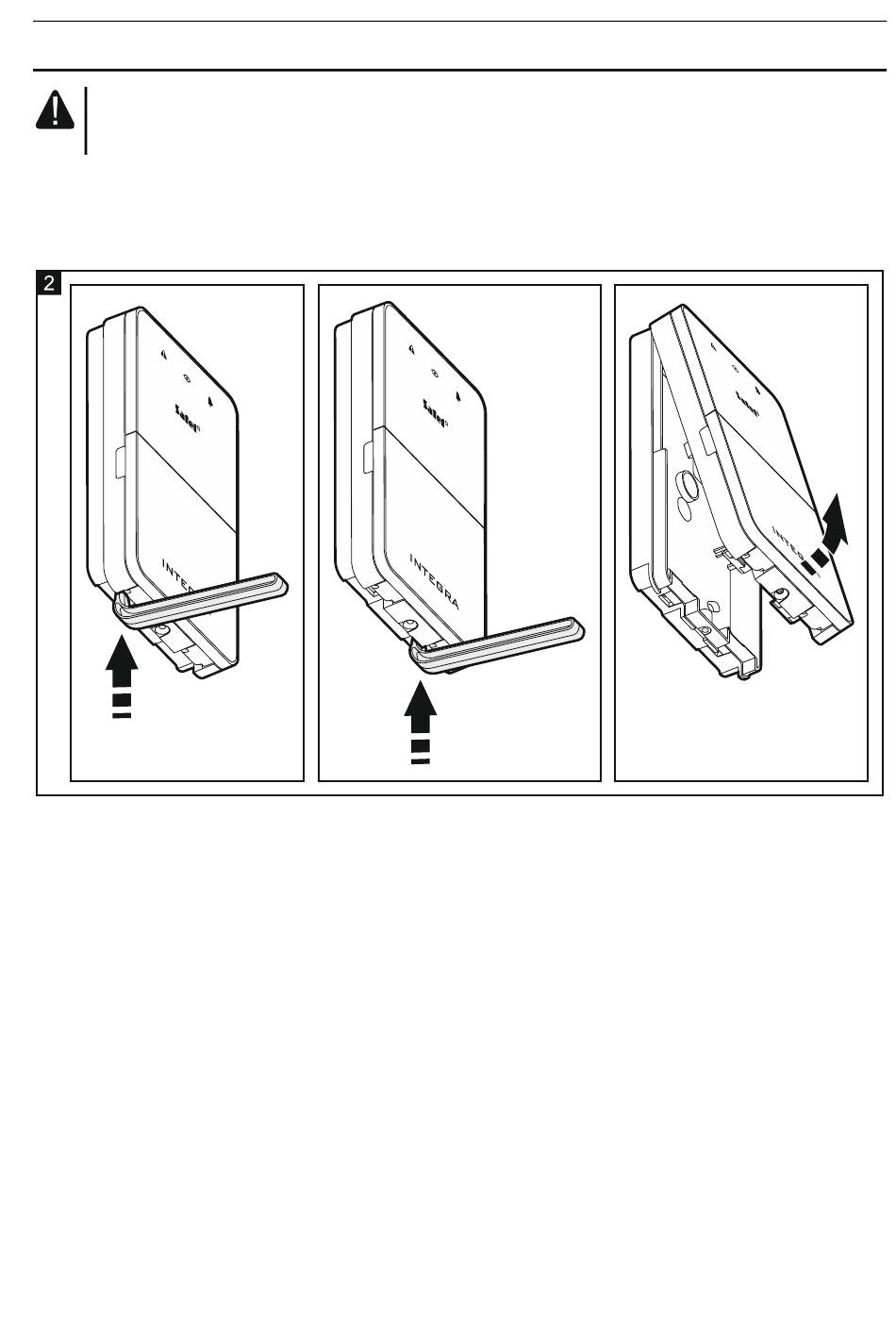

1. Öffnen Sie das Gehäuse der Tastatur (Abb. 2). Das in der Abbildung angezeigte
Werkzeug zur Öffnung des Gehäuses wird mit der Tastatur mitgeliefert.
2. Stellen Sie die Adresse der Tastatur ein (siehe „Adresseinstellung" S. 4).
3. Halten Sie das Gehäuseunterteil an die Wand und markieren Sie die Montageöffnungen.
4. Bohren Sie in der Wand Löcher für Montagedübel.
5. Führen Sie die Kabel durch das Loch im Gehäuseunterteil.
6. Mit den Dübeln und Schrauben befestigen Sie das Gehäuseunterteil an der Wand.
Die Dübel sollen an die Montagefläche entsprechend angepasst werden (andere beim
Beton oder Ziegel, andere bei Gips, usw.).
7. Verbinden Sie die Klemmen CLK, DTA und COM mit entsprechenden Klemmen des
Datenbusses der Alarmzentrale (siehe: Anleitung für den Errichter der Alarmzentrale).
Es wird empfohlen, ein gerades Kabel ohne Abschirmung zu verwenden. Bei der
Anwendung eines verdrillten Kabels beachten Sie, dass die Signale CLK (Uhr) und DAT
(Daten) nicht in einem gedrillten Adernpaar liegen dürfen. Die Leitungen müssen in einem
Kabel geführt werden.
8. Soll die Tastatur einen elektromagnetischen Türschloss, eine Verriegelung oder einen
anderen Aktor steuern, schließen Sie dieses Gerät an die Klemmen NO wie in
Abbildung 3 an. Es wird nicht empfohlen, den Aktor aus derselben Quelle wie die Tastatur
zu speisen.
9. Wenn die Tastatur den Türzustand überwachen soll, schließen Sie den Türsensor an die
Klemmen IN und COM an. Falls die Tastatur den Türzustand nicht überwachen soll,
