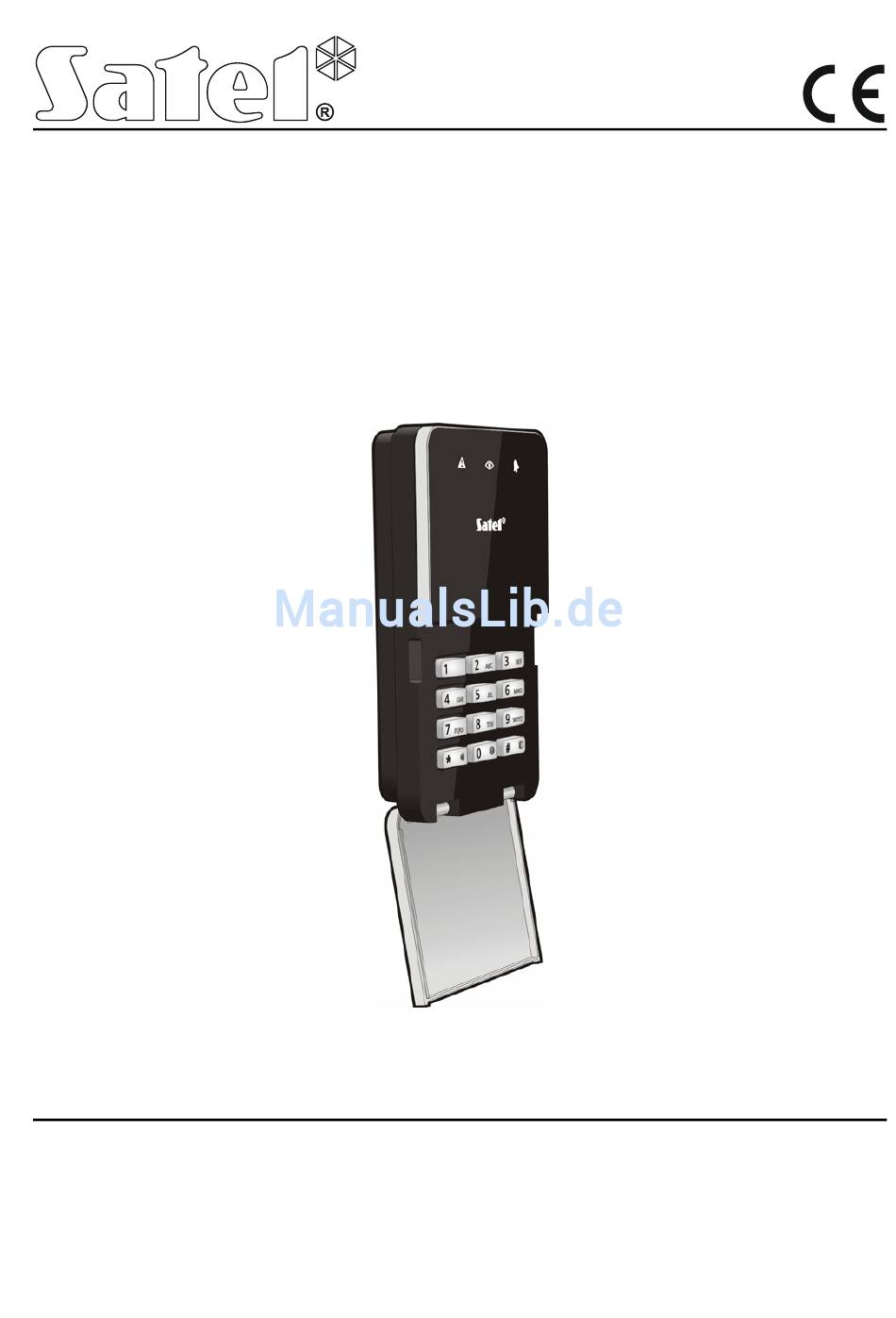

- Seite 1 07/14 Bereichstastatur INT-SF Programmversion 2.00 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN tel. +48 58 320 94 00 info@satel.pl www.satel.eu...
- Seite 2 Es ist nicht zulässig, die vom Hersteller nicht autorisierte Änderungen oder selbständige Reparaturen vorzunehmen, dies führt zum Verlust der Garantie. SATEL ist bestrebt, die Qualität und Funktionalität der Produkte ständig zu erhöhen, was mit Änderungen in deren technischer Spezifikation und Software verbunden ist.
- Seite 3 Die INT-SF Bereichstastatur dient zur Steuerung eines Bereichs des Alarmsystems und realisiert auch die Funktionen der Zutrittskontrolle. Sie ist mit den INTEGRA und INTEGRA Plus Alarmzentralen kompatibel. Abb. 1. Bereichstastatur INT-SF mit geschlossenem und geöffnetem Deckel. 1. Eigenschaften Scharf- / Unsharfschalten und Alarmlöschen im Bereich.
-
Seite 4: Installation
INT-SF SATEL 2. Installation Alle elektrischen Installationen sind bei abgeschalteter Stromversorgung durchzuführen. Die Tastatur ist für die Montage in Innenräumen ausgelegt. Der Montageort soll für die Benutzer des Alarmsystems leicht zugänglich sein. 1. Öffnen Sie das Gehäuse der Tastatur (siehe: Abb. 2). Das in der Abbildung angezeigte Werkzeug zur Öffnung des Gehäuses ist im Lieferumfang enthalten. - Seite 5 SATEL INT-SF Abb. 3. Anschluss von Leitungen an die Klemmen NO in der Tastatur. 9. An die Klemmen IN und COM schließen Sie die Leitungen des Türsensors an. Soll der Türzustand nicht kontrolliert werden, dann verbinden Sie die Klemme IN mit der Klemme COM der Tastatur oder bei der Konfiguration der Tastatur programmieren Sie für den Parameter M...
- Seite 6 INT-SF SATEL - Eingang zur Kontrolle des Türschließzustandes (NC) - Relaisausgang 3. Konfiguration Die Parameter und Optionen der Bereichstastatur kann man wie folgt konfigurieren: mit Hilfe des Bedienteils: S S M E ERVICEMODUS TRUKTUR ODULE ODULE E [Name der Bereichstastatur], INSTELLUNGEN ...
- Seite 7 SATEL INT-SF Funktionen des Schlosses [Schlossfunktion] – Funktionsweise des Relais: Im Scharfzustand geschlossen [Ein.bei Scharf] – das Relais ist aktiviert, wenn der Bereich scharf geschaltet ist, und deaktiviert, wenn der Bereich unscharf geschaltet ist. Wird der Bereich auf eine andere Weise unscharf geschaltet, als mittels der Bereichstastatur, dann wird das Relais erst nach der Kennworteingabe und der Betätigung der Taste...
- Seite 8 INT-SF SATEL Brandalarm – bei eingeschalteter Option wird die Betätigung der Taste 3 Sekunden lang einen Brandalarm auslösen. Notrufalarm – bei eingeschalteter Option wird die Betätigung der Taste 3 Sekunden lang einen Notrufalarm auslösen. Überfallalarm – bei eingeschalteter Option wird die Betätigung der Taste 3 Sekunden lang einen Überfallalarm auslösen.
-
Seite 9: Bedienung
SATEL INT-SF Bestätigung – Sie können auswählen, ob und wie die Tastatur bei der Bedienung mit dem Benutzer kommunizieren soll: Kein – die Tastatur wird weder die ausgeführten noch die fehlgeschlagenen Aktionen qutieren. Ton – die Tastatur wird die Aktionen akustisch quittieren. - Seite 10 INT-SF SATEL Das Blinken aller LEDs nacheinander signalisiert fehlende Kommunikation mit der Zentrale. 4.2 Beschreibung der akustischen Signalisierung 4.2.1 Bei der Bedienung erzeugte Töne Die akustische Signalisierung kann ausgeschaltet oder durch Tastenbeleuchtung ersetzt werden (siehe: Kapitel „Konfiguration“). 1 kurzer Ton – Betätigen einer beliebigen Zifferntaste oder Kennworteingabe.
- Seite 11 SATEL INT-SF einer unfreiwilligen Türöffnung verwenden anstatt normalen Benutzerkennwortes das Kennwort vom Typ Z WANG 4.3.2 [Kennwort] Je nach dem Typ des Benutzers, seinen Berechtigungen, Einstellungen der Tastatur und dem Zustand des Alarmsystems wird die Kennworteingabe und Bestätigung mit der Taste die Ausführung einer oder mehrerer Funktionen aus der Liste bewirken:...
-
Seite 12: Technische Daten
INT-SF SATEL Überfallalarm – drücken Sie die Taste 3 Sekunden lang. Die Einstellungen der Tastatur haben einen Einfluss darauf, ob ein lauter Überfallalarm (laute Signalisierung) oder ein stiller Überfallalarm (stille Signalisierung) aktiviert wird. 4.3.6 Stummschalten der Alarmsignalisierung in der Tastatur Betätigen Sie eine beliebige Zifferntaste.
