Abluftführung
Abluftführung
Abluftführung
Wird giftiges Material gepumpt, muss die Abluft von
Menschen, Tieren, Bereichen mit Lebensmitteln
und allen Zündquellen weggeleitet werden. Alle
geltenden Vorschriften befolgen.
HINWEIS:
HINWEIS: Anschluss nicht verkleinern. Übermäßige
HINWEIS:
Abgasbegrenzung kann einen ungleichmäßigen
Pumpenbetrieb verursachen.

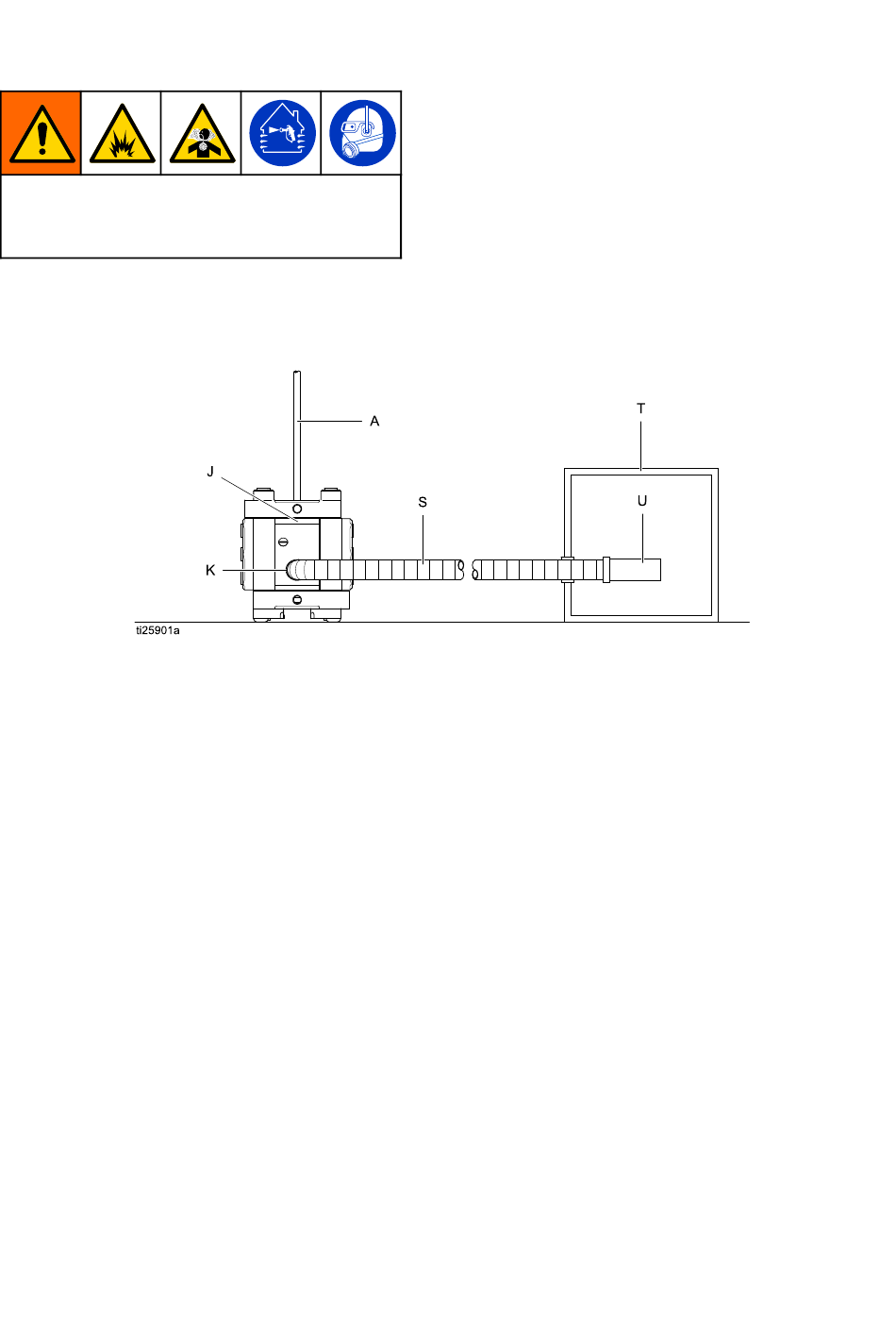

A
Luftzufuhrleitung
J
Lufteinlassöffnung (nicht sichtbar)
K
Abluftöffnung
3A3533G
Herstellung einer
Herstellung
Herstellung
einer Fernabluftleitung:
einer
Fernabluftleitung:
Fernabluftleitung:
1. Satz 17F610 (NPT) oder 17F611 (BSPT)
verwenden, separat erhältlich.
2. Den Schalldämpfer (U) aus der Abluftöffnung (K)
der Pumpe entfernen.
3. Den Adapter aus dem Satz installieren.
4. Geerdeter Abluftschlauch (S) installieren. Ist der
Schlauch länger als 3 m, einen Schlauch mit
größerem Durchmesser verwenden. Scharfe
Biegungen oder Knicke im Schlauch vermeiden.
5. Der Luftauslassanschluss hat einen Größe von
1 Zoll NPT(f). Wenn die Membran reißt, tritt das
gepumpte Material zusammen mit der Luft aus.
S
Geerdeter Abluftschlauch
T
Behälter für Fernabluftleitung
U
Schalldämpfer
Installation
11
