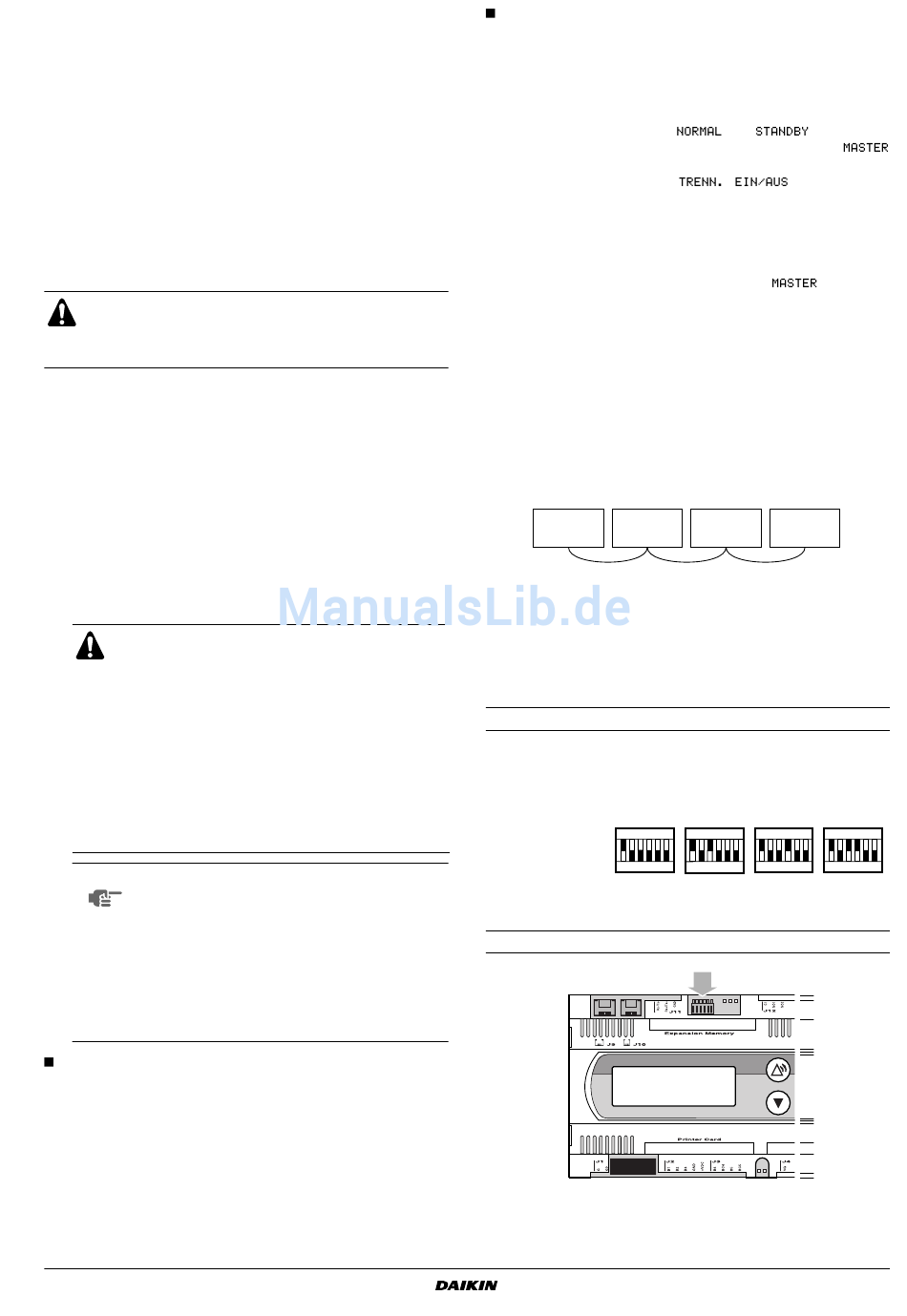

Anweisungen zu Stromkreis und Kabel
1
Die Stromversorgung zur Einheit muss so durchgeführt werden,
dass sie unabhängig von der Stromversorgung für andere Teile
der Anlage und das gesamte System ein- oder ausgeschaltet
werden kann.
2
Für den Anschluss der Einheit muss eine Starkstrom-
einspeisung vorhanden sein. Diese Einspeisung muss mit den
vorgeschriebenen Schutzvorrichtungen ausgestattet werden,
d.h. mit einem Schutzschalter, einer trägen Sicherung in jeder
Phase und mit einem Fehlstromdetektor. Die empfohlenen
Sicherungen sind im Elektroschaltplan aufgeführt, der der
Einheit beiliegt.
Bei einem System mit Kaltwassersätzen in einer DICN-
Konfiguration muss für jeden Kaltwassersatz ein eigener
Stromkreis bereitgestellt werden.
Schalten Sie den Hauptlastschalter aus, bevor Sie irgend-
einen Anschluss verlegen (schalten Sie den Schutz-
schalter aus, und entfernen Sie die Sicherungen, oder
schalten Sie sie aus).
Anschluß der Stromversorgung des wassergekühlten
Kaltwassererzeugers
1
Schließen Sie die Starkstromeinspeisung mit dem geeigneten
Kabel an die Klemmen der Einheit L1, L2 und L3 an.
Ist die Einheit zusätzlich mit einem "Hauptlastschalter"
ausgestattet, muss die Starkstromeinspeisung an die Klemmen
2, 4 und 6 des Hauptlastschalters angeschlossen werden.
2
Schließen Sie den Erdleiter (gelb/grün) an die Erdungsklemme
PE an.
Verbindungskabel
Ein Verriegelungskontakt der Pumpe muss mit dem
Kontakt
des/der
einander montiert werden, um zu verhindern, dass die
Einheit ohne Wasserdurchfluss betrieben wird. Zur
Stromversorgung des Verriegelungskontakts ist eine
Klemme im Schaltkasten vorhanden.
Bei Einheiten in einer DICN-Konfiguration kann jeder
Kaltwassersatz entweder über eine eigene Umwälz-
pumpe verfügen, oder eine Pumpe kann Wasser über
einen Verteiler ausgeben, der Wasser zu mehreren
Kaltwassersätzen führt.
In beiden Fällen müssen alle Einheiten mit einem
Verriegelungskontakt ausgerüstet werden!
HINWEIS
Normalerweise funktioniert die Einheit nur bei
vorhandenem Durchfluss, dank des standard-
mäßig, installierten Strömungsschalters.
Aber als doppelte Sicherheit, müssen Sie den
Verriegelungskontakt der Pumpe mit dem Kontakt
des
Strömungsschalters
montieren.
Der Betrieb der Einheit ohne Durchfluss hat ernst-
hafte
Schäden
(Einfrieren des Verdampfers).
Spannungsfreie Kontakte
Der Regler ist mit einigen spannungsfreien Kontakten ausge-
stattet, um den Status der Einheit anzuzeigen. Diese Kontakte
können wie im Elektroschaltplan beschrieben verdrahtet
werden. Maximal zulässig sind 4 A.
EWWD120~540MBYNN
Kompakte wassergekühlte Kaltwassererzeuger
4PW22684-1A
Strömungsschalter(s)
hinter-
hintereinander
an
der
Einheit
zur
Folge
Ferneingänge
Neben den spannungsfreien Kontakten können auch Fern-
eingänge wie im Elektroschaltplan beschrieben installiert
werden. Bei Einheiten in einer DICN-Konfiguration ist Folgendes
zu beachten:
Hinweise zu Geräten mit DICN-Konfiguration:
•
Schalter für Fern ein/aus:
Einheiten mit dem Status
den Schalter Fern ein/aus geregelt, der an den als
definierten Kaltwassersatz angeschlossen ist.
Einheiten mit dem Status
Schalter geregelt, der an sie angeschlossen ist.
Siehe auch Betriebsanleitung: "Auswahl der Direkt- oder
Fernregelung Ein/Aus".
•
Fernschalter für duale Einstellung:
Der Fernschalter für duale Einstellung darf nur an den Kalt-
wassersatz angeschlossen werden, der als
Fällt der Master jedoch beispielsweise aufgrund eines Strom-
ausfalls aus, könnte es hilfreich sein, wenn der Schalter für duale
Temperatur auch an den anderen Einheiten installiert ist.
Anschluss und Inbetriebnahme eines DICN-Systems
(Siehe
Anhang
I,
"Installationsbeispiele für eine DICN-Konfiguration"
auf Seite
10)
Bei einem System mit Kaltwassersätzen in einer DICN-Konfiguration
müssen die Kaltwassersätze wie in der untenstehenden Abbildung
aufgeführt angeschlossen werden.
1
2
Führen Sie den Anschluss wie im Elektroschaltplan gezeigt mit
einem geschirmten AWG20/22-Kabel durch, das aus einer verdrillten
Doppelleitung mit Schirmung besteht.
Achten Sie besonders auf die Polarität! TX+ am einen Kaltwasser-
satz muss an TX+ an einem anderen Kaltwassersatz angeschlossen
werden. Dasselbe gilt für TX– und GND.
Festlegen der Adressen am digitalen Regler
Legen Sie die Adressen auf der Leiterplatte entsprechend der
folgenden Abbildung über DIP-Schalter fest:
Master
1 2 3 4 5 6
Leiterplattenadresse
OFF
Jede Einheit kann Mastereinheit, Folgeeinheit 1, Folgeeinheit 2,
Folgeeinheit 3 ... sein.
Position der DIP-Schalter des Digitalreglers
Wichtig
Achten Sie darauf, dass – bei einer gemeinsamen Wasseraustritts-
regelung – der optionale Temperaturfühler angeschlossen wird.
oder
werden durch
werden über den
definiert ist.
3
4
Folge-
Folge-
Folge-
einheit 1
einheit 2
einheit 3
1 2 3 4 5 6
1 2 3 4 5 6
1 2 3 4 5 6
OFF
OFF
OFF
Installationsanleitung
