Merkmale
Einsatz von Glykol zur Senkung der Temperatur des
Verdampferwassers auf –10°C
Daikin integriertes Kaltwassersatz-Netz (DICN)
Flüssigkeitsleitung-Magnetventil
Kontrollfenster mit Feuchtigkeitsanzeige
Spannungsfreie Kontakte
•
Hauptbetrieb/Pumpenkontakt
•
Alarm
•
Betriebskreis 1
•
Betriebskreis 2 (nur für EWWD360~540)
Veränderbare spannungsfreie Kontakte
•
100% Gerätesignal
•
Zweite Verdampferpumpe
•
Verflüssigerpumpe
•
Umkehrventil für Kühl-/Heizbetrieb
Veränderbare Ferneingänge
•
Ein/Aus-Schalter der Fernbedienung
•
Dualer Einstellungspunkt
•
Leistungsbegrenzungs aktivieren/deaktivieren
•
Fernregelung Kühlen/Heizen
Veränderbarer, analoger Eingang
•
Sollwert Signal (unabhängige Einheit oder Folgeeinheit 1 in
einem DICN System)
0/1 V, 0/10 V, 0/20 mA oder 4/20 mA
•
Wassertemperaturfühler am Verdampferausgang bei einem DICN
System (nur bei Mastereinheit)
Auswahl mehrerer Sprachen
Programm-Uhr
Durchfluss-Sollwert
Standardzubehör
Filter Bausatz zur Installation vor dem Wassereinlass des
Verdampfers.

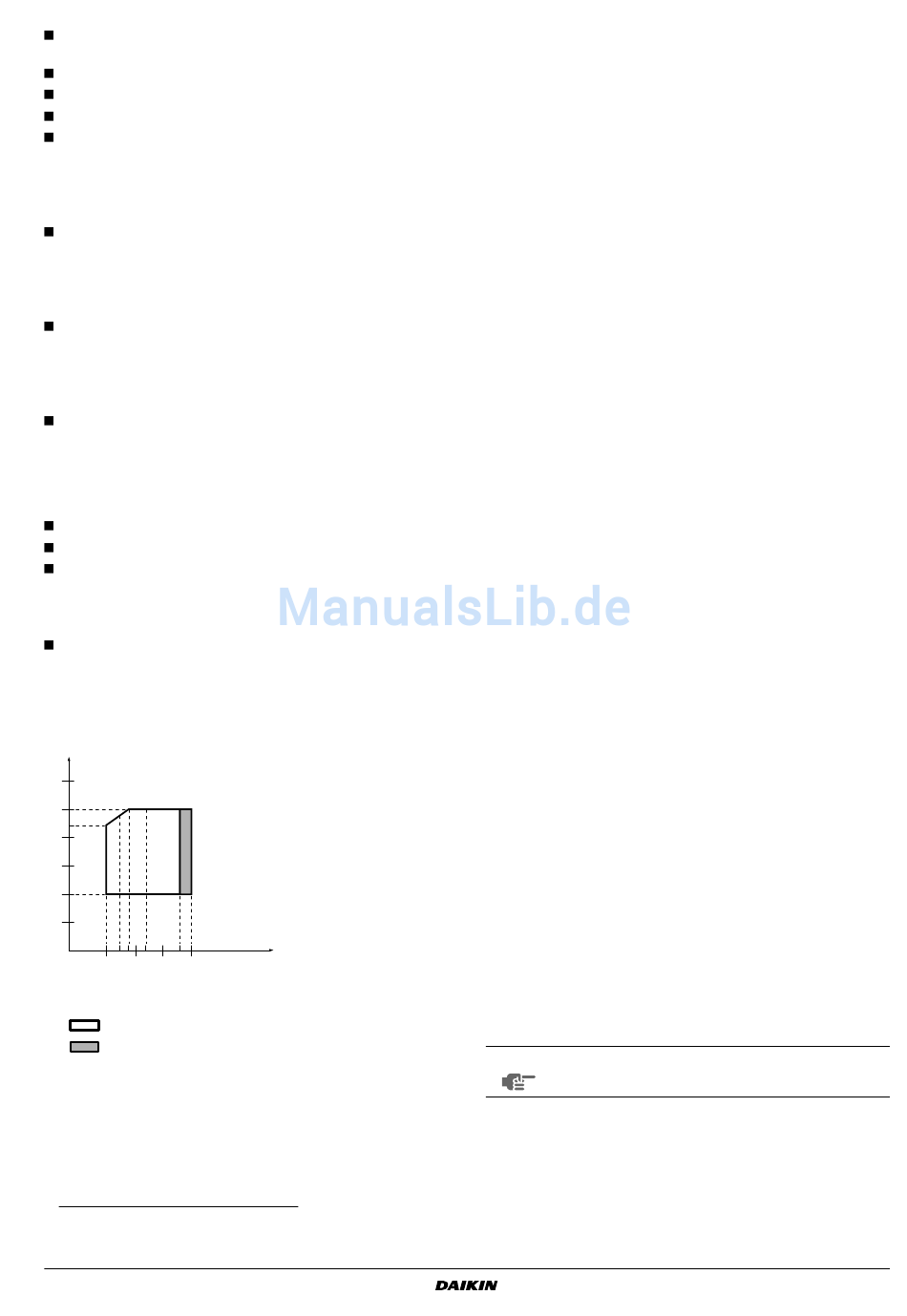

B
ETRIEBSBEREICH
°C LWC
60
50
44
40
30
20
10
0
–5
–2
4
16
–10
0
10
20
LWC
Wassertemperatur bei Austritt aus dem Verflüssiger
LWE
Wassertemperatur bei Austritt aus dem Verdampfer
Standardbetriebsbereich
Bereich für Absaugbetrieb
(2) Kann zur nächtlichen Absenkung und zum Begrenzen der Spitzenleistung
verwendet werden. Eine kWh-Anzeige ist an einem spannungsfreien
Kontakt angeschlossen. Wenn der Kontakt aktiviert ist, wird der Kreislauf 1
bzw. 2 auf eine voreingestellte Leistungsschrittweite beschränkt.
EWWD120~540MBYNN
Kompakte wassergekühlte Kaltwassererzeuger
4PW22684-1A
(2)
LWE
°C
H
AUPTBESTANDTEILE
Schaubild)
1
Verdichter
2
Verdampfer
3
Verflüssiger
4
Schaltkasten
5
Verdichterschaltkasten
6
Evakuierungsverflüssiger
7
Wasserableitungsverflüssiger
8
Einzugsventil
9
Sicherheitsventil
10
Hochdruckventil
11
Trockner
12
Kühlwassereinlaß
13
Kühlwasserauslaß
14
Kondenswasserauslaß
15
Kondenswassereinlaß
16
Temperaturfühler für Einlaßwasser (R3T)
17
Temperaturfühler für Auslaßwasser (R4T)
18
Absperrventil der Gasleitung
19
Temperaturfühler des Verflüssigers für Einlaßwasser
20
Regler mit Digitaldisplay
21
Notausschalter (S5E)
22
Netzeingang
23
Eingang für bauseitige Verdrahtung
24
Transportösen
25
Transportstange
26
Flüssigkeitsrohr mit Kugelventil
27
Hauptisolatorschalter (optional S-13S)
28
Filter
29
Strömungsschalter
A
S
USWAHL DES
TANDORTES
Dies ist ein Produkt der Kategorie A. Dieses Produkt kann Funk-
störungen in einer häuslichen Umgebung verursachen. In diesem
Fall muss der Anwender entsprechende Maßnahmen vornehmen.
Die Einheiten müssen in Innenräumen installiert werden. Sie müssen
an
einem
Standort
installiert
Anforderungen entspricht:
1.
Das Fundament ist stark genug, um das Gewicht der Einheit zu
tragen, und der Boden ist eben, so dass Vibrationen und Geräusch-
bildung vermieden werden.
2.
Der Freiraum um die Einheit ist für Wartungsarbeiten ausreichend.
3.
Eine Brandgefahr aufgrund austretender entzündlicher Gase besteht
nicht.
4.
Der Standort der Einheit sollte so gewählt werden, daß die durch die
Einheit erzeugten Geräusche keine Ruhestörung bedeuten.
5.
Achten Sie bitte darauf, dass es am Aufstellungsort nicht zu
Wasserschäden kommen kann, wenn Wasser aus der Einheit
austritt.
HINWEIS
Der Absaugbetrieb ist auf maximal eine Stunde
beschränkt.
(siehe das der Einheit beiliegende
werden,
der
den
folgenden
Installationsanleitung
