Messumformergehäuse Drehen - Endress+Hauser Levelflex FMP50 HART Kurzanleitung

Montage
Anschließen des Verbindungskables
Benötigtes Werkzeug:
Gabelschlüssel SW18
A
r = 100 (4)
min

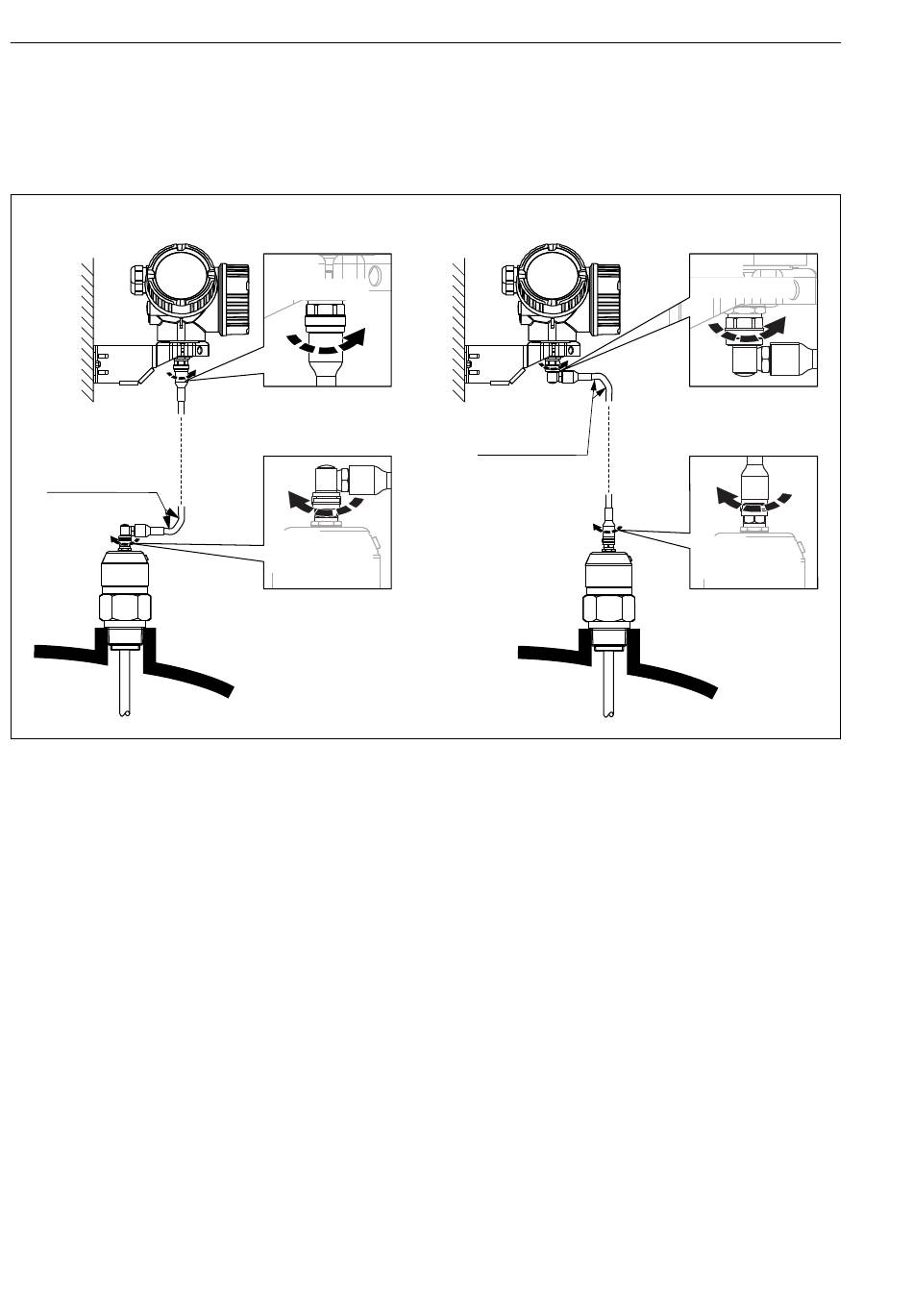

 5 Anschließen des Verbindungskabels. Es gibt folgende Möglichkeiten:
A Gewinkelter Stecker an der Sonde
B Gewinkelter Stecker am Elektronikgehäuse
C Länge Verbindungskabel nach Bestellung
6.2.5 Messumformergehäuse drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das Mess-
umformergehäuse drehen:
20
6 Nm
(4.42 lbf ft)
C
6 Nm
(4.42 lbf ft)
B
r = 100 (4)
C
min
Levelflex FMP50 HART
6 Nm
(4.42 lbf ft)
6 Nm
(4.42 lbf ft)
A0014794
