(17) BURLINK-Schnittstelle RS-232 mit Kontroll-LEDs
(18) BURLINK-Schnittstelle USB mit Kontroll-LEDs
(19) Kopfhörerbuchse PHONES 1
(20) Kopfhörerbuchse PHONES 2
(21) MAIN-Ausgang symmetrischer Vorverstärkerausgang
(22) RECORD-Ausgang symmetrischer Aufnahme-
oder weiterer Vorverstärkerausgang
(23) SURROUND- oder Hochpegeleingang
INPUT 6, symmetrisch

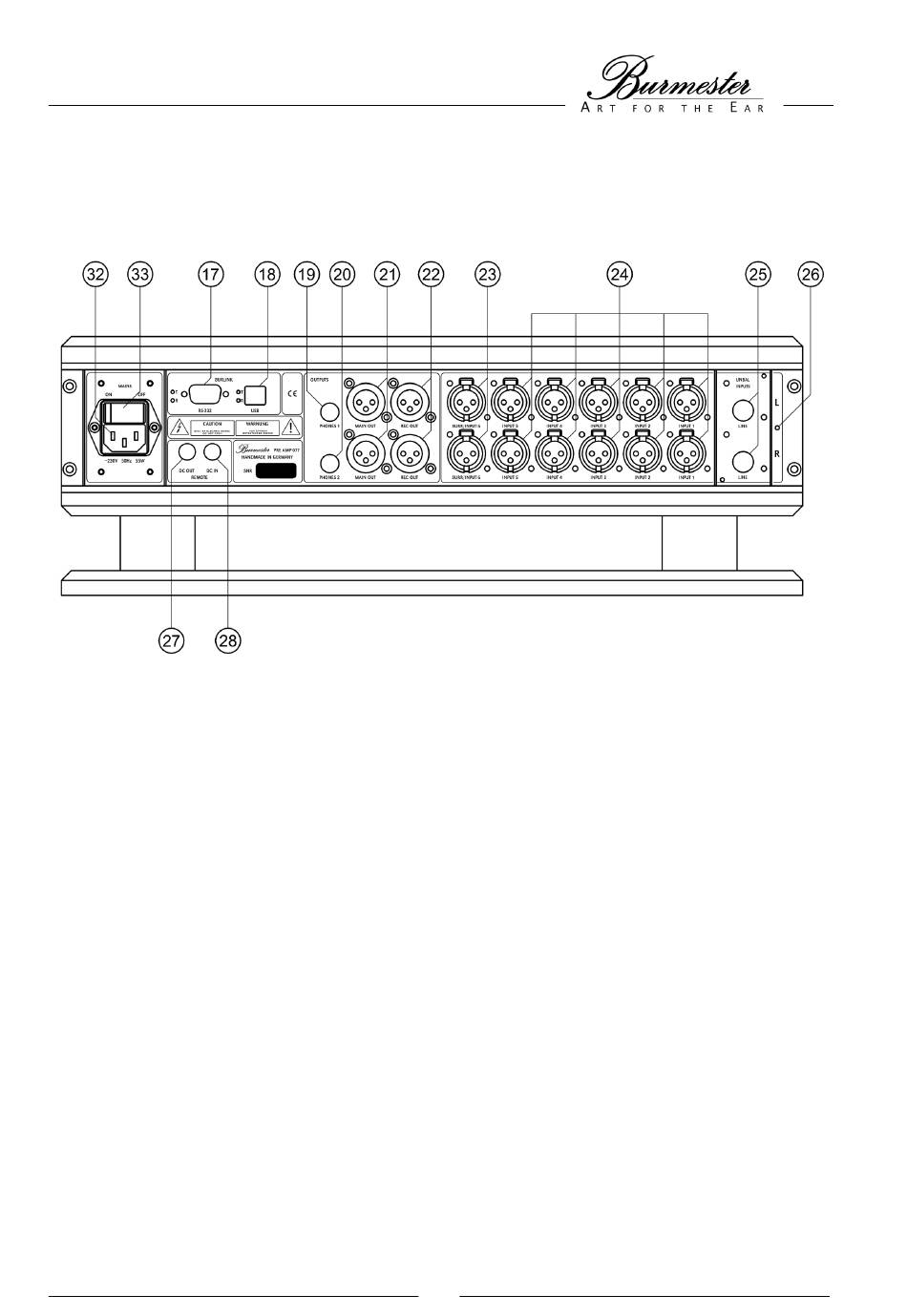

RÜCKANSICHT BEI INTERNEM NETZTEIL
(24) Hochpegeleingänge INPUT 1 bis INPUT 5,
symmetrisch
(25) Moduleingang je nach Bestückung
(26) GND-Schraube für Masseanschluss bei
PHONO-Modulen
(27) REMOTE-Ausgang
(28) REMOTE-Eingang
(32) Netzbuchse
(33) Netzschalter
